2     概述

该功能适合有大小管理的刀库

3     要求

3.1      硬件要求


硬件

工艺

PPU24x/NCU710

PPU26x/NCU720

PPU28x/NCU730

PPU28x.Advance

车床

●

●

●

●

铣床

●

●

●

●

磨床

-

-

-

-

3.2      软件版本要求

•        V4.5 V4.7

3.3      其他要求

无

4     注意事项

无

5     调试或使用步骤

5.1      大刀相关参数

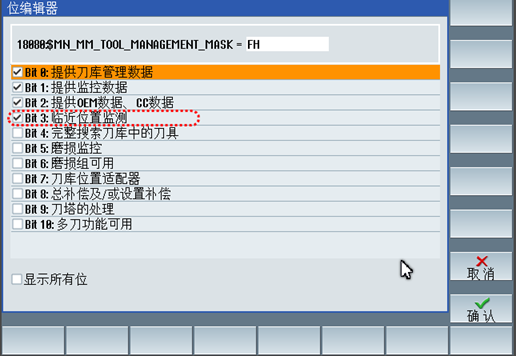

MD18080 bit3=1

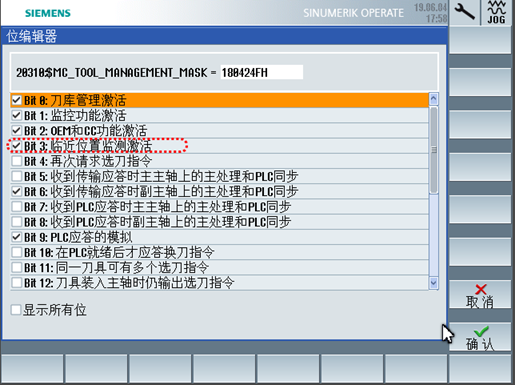

MD20310 bit3=1

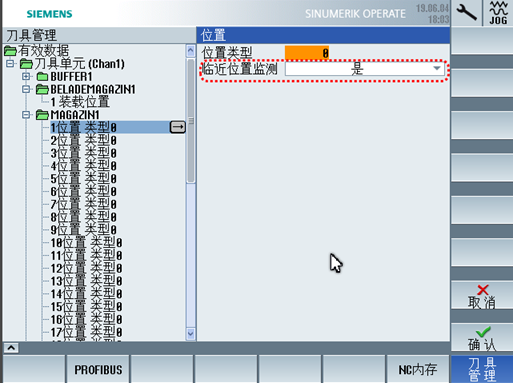

5.2      建立刀具表时要选择邻近位置检测

调试—NC—刀具管理


如果用NC程序建立刀表，需要$TC_MPP3[n,m]=1



5.3      在刀具表中建大刀

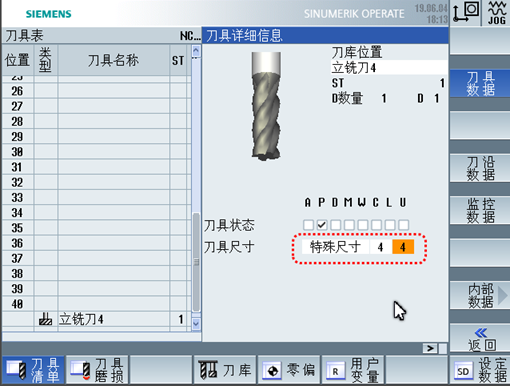

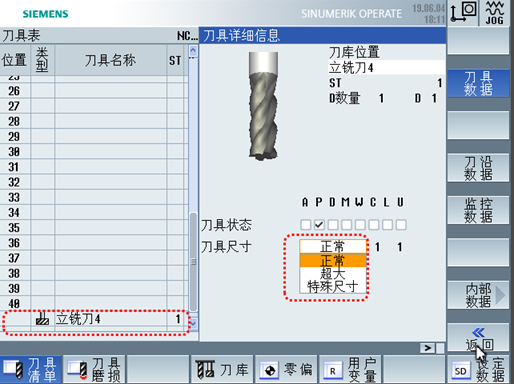

由于刀具表中的刀具无法该变，故在刀具表外面建刀，在“详细”中改为大刀

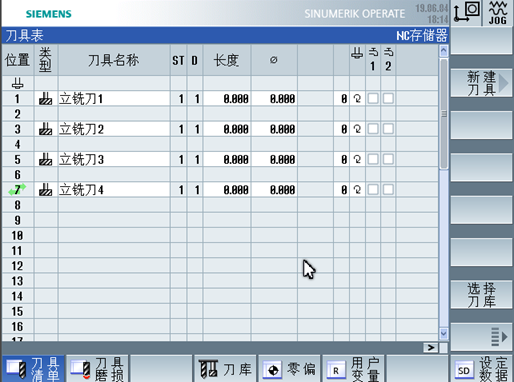

5.4      装载大刀，系统会自动把相邻刀位空出来


大刀建立完成
