PROFIBUS DP 主从配置方法步骤:

-创建 STEP 7 项目
-插入所需的 SIMATIC S7-1200站
-在站中插入通信模块和其它所需模块
-添加PROFIBUS DP网络,分配DP 地址,定义操作模式和DP参数

-连接 DP 从站到主站
-组态其它模块
-项目保存并下载

1、一般DP从站的组态方法:

以S7-1200和ET200S 为例,说明组态过程。

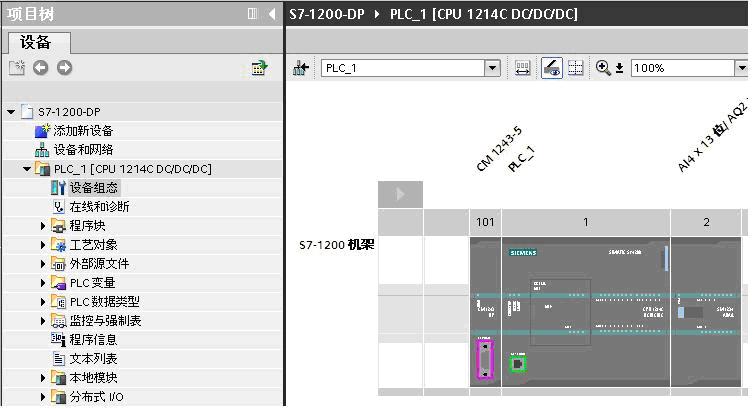

(1)S7-1200 通过CM1243-5 做DP主站

(2)创建DP主站系统

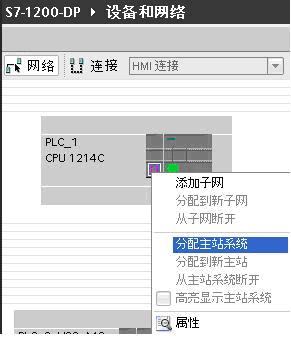

在网络视图右键单击 DP 主站模块CM1243-5的 DP 接口,通过操作“分配主站系统”来创建DP主站。

(3)组态从站
从硬件目录/ 分布式I/O 中将ET200S拖入网络视图,鼠标拖动从站通信接口到主站接口, 释放鼠标按钮,即可创建 PROFIBUS 连接。

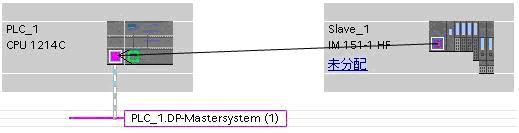

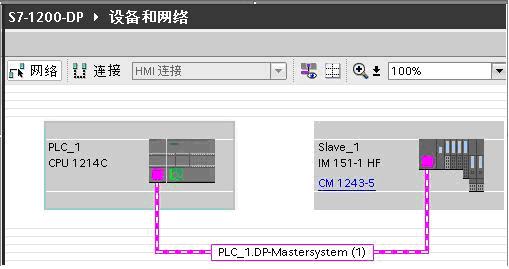

点击 ET200S 上 “未分配”,将从ET200S 分配给 CM1243-5 。显示如下图

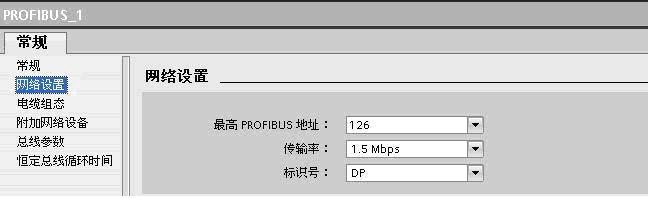

鼠标右键点击网线可查看网络参数,在网络设置中可修改传输速率、最高站地址等。

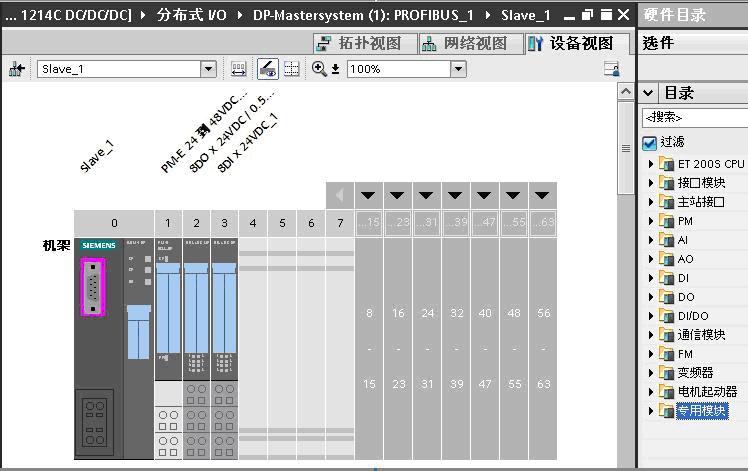

(4)双击ET200S组态从站其它模块
如图示分别插入电源模块PM-E,DO模块和DI模块。

(5)编译存盘,下载到S7-1200 CPU

2、智能从站组态方法

以2个 S7-1200 DP组态通信为例。

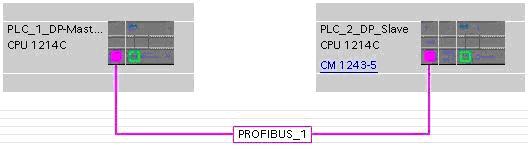

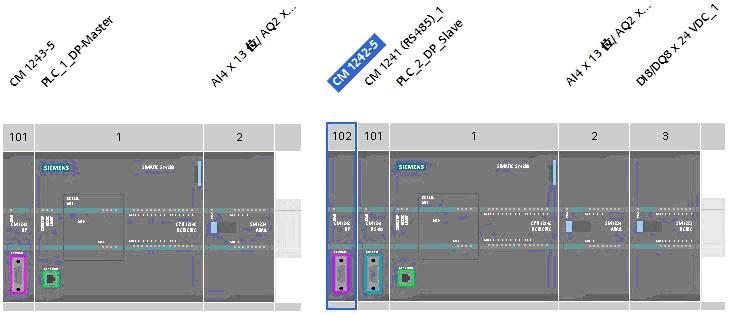

(1)PLC_1_DP_Master通过CM1243-5 做PROFIBUS DP主站,PLC_2_DP_Slave 通过CM1242-5做PROFIBUS DP从站。组态设备并创建DP主站网络

(2)从站连接到主站,将 PLC_2_DP_Slave 分配给 DP主站 CM1243-5

(3)双击PLC_2_DP_Slave,点击DP口通过属性组态数据传输区

传输区_1主站读取从站33个字,传输区_2主站发送10个字节到从站,按长度单位保持数据的一致性。“按长度单位”一致性数据的读取,不需要编写通讯程序。

比如传输区_1,主站将从站QW100 开始的33个字,读取到从IW104 开始的地址里。
编译,存盘,下载程序到各自的CPU。

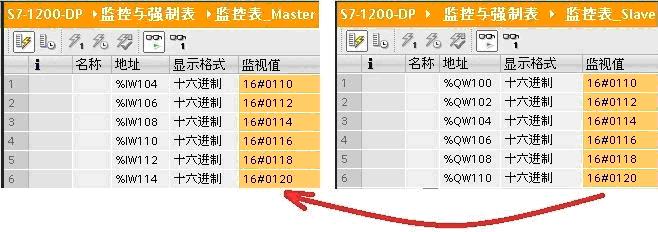

通过监控表可以看到数据的对应关系。

对于智能从站的I/O模块:

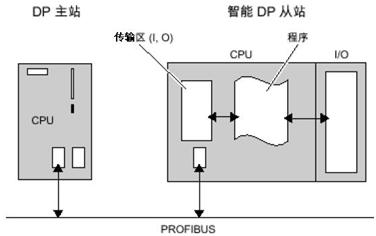

DP 主站无法直接读写智能从站的I/O模块,要通过智能从站CPU编写程序,将I/O模块和DP传输区进行数据交换来实现。

假如主站要读取从站CPU集成输入点IW0,则从站主循环程序OB1需要插入一段MOVE程序,如下图,通过MOVE指令将IW0传送到QW120 。使用上边的组态,从站数据QW120通过传输区_1到达主站的IW124。

通过下图的监控表可以看到,主站在IW124读到了从站CPU的集成点IW0。

3、组态基于 GSD 的 DP 从站

当DP从站为第三方设备,或在 STEP7 V11 硬件列表中找不到的西门子设备,可通过安装GSD 文件将该设备添加到STEP7 V11 ,这样该设备就被添加到系统中。
设备的GSD文件,由设备供应商提供。
下面以S7-1200 通过CM1243-5 做主站,S7-200 通过EM277 做从站,介绍组态过程:
(1)在STEP7 V11安装EM277 GSD文件

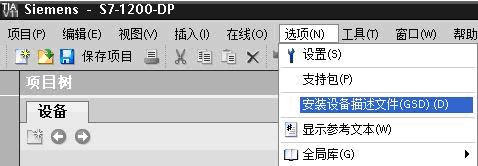

安装GSD 文件前,要关闭硬件和网络编辑器,在“选项”(Options) 菜单中,选择命令“安装设备描述文件”。

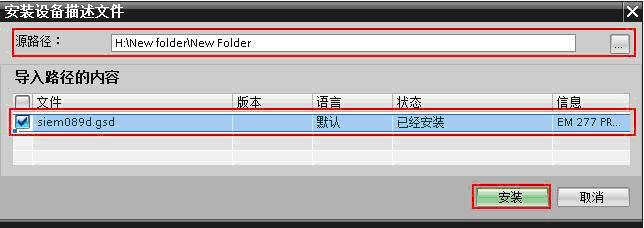

从“源路径”选择要安装 GSD 文件的文件夹,从所显示 GSD 文件的列表中选择要安装的文件,单击“安装” (Install) 按钮。

重启STEP7后,在硬件目录中“其它现场设备”文件夹下,就可以找到通过 GSD 文件安装的 DP 从站。

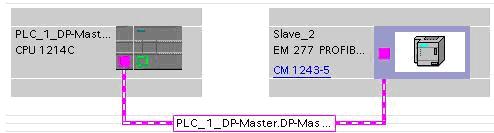

(2)将EM277 拖放到网络视图,并连接到主站模块CM1243-5

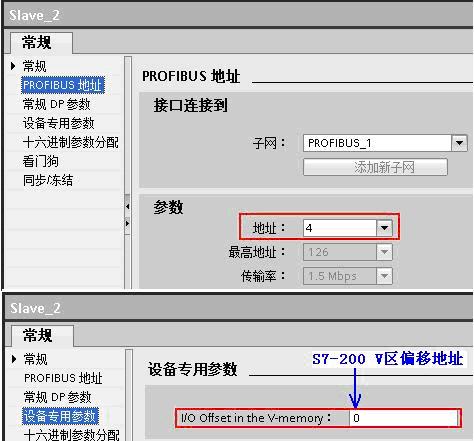

3)双击EM277 ,在属性中查看PROFIBUS DP参数,EM277 DP地址为4 V区地址偏移量是0

(4)组态通信数据

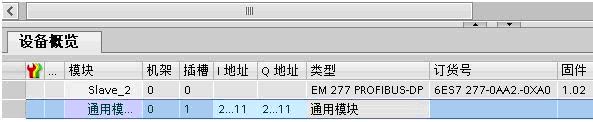

EM277 设备概览中只有一个可组态的槽位,根据通信数据的要求,可选择固定报文或通用模块,本例选择通用模块,定义了与主站的数据交换为10字节输入,10字节输出,一致性选择“按长度单位”。

5)编译检查组态,下载到 S7-1200 CPU

6)将EM277 地址拨码开关拨到4,启动PLC

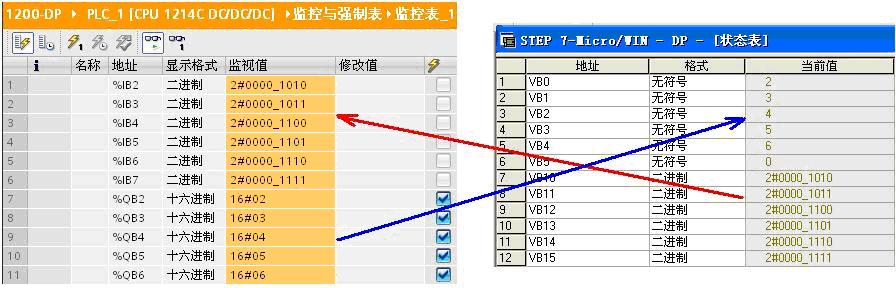

通过 S7-1200 的监控表和S7-200的状态表查看通信数据。

4主站和从站不在一个项目中

当DP主站和DP从站不在同一项目时,DP通信组态要在各自的项目中完成。如下例子CPU315-2PN/DP做DP主站,CPU1214C 和CM1242-5 做DP智能从站,CPU315-2PN/DP在STEP7 V5.5完成组态,S7-1200 使用STEP7 V11 SP2 组态。

(1)在STEP7 V5.5 组态DP主站

a. 在STEP7 V5.5 安装CM1242-5 GSD文件

CM1242-5 GSD 文件本地下载

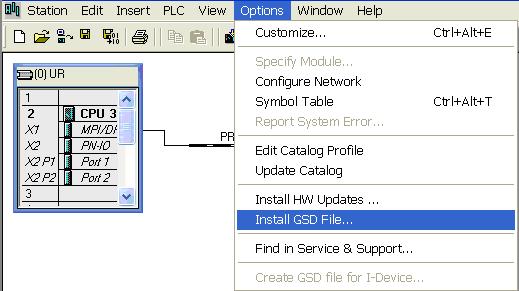

STEP7 V5.5 硬件组态,Option/Install GSD File ,将CM1242-5 GSD文件安装到STEP7 V5.5 。

b. 组态主/从通信
将地址为3的DP从站模块CM1242-5 连接到CPU315-2PN/DP。槽1插入通用模块,2个字节的输入;槽2插入通用模块,2个字节的输出。

c. 下载DP主站组态
如上组态编译检查,若没有错误,存盘并下载到CPU315-2PN/DP。


(2)在STEP7 V11组态DP从站

a.在STEP7 V11组态S7-1200
在STEP7 V11项目视图添加PLC站S7-1200,以及CM1242-5模块。CM1242-5模块的DP网口添加新网PROFIBUS_1,DP地址定义为3,与STEP7 V5.5 相同。由于主站不在同一个项目中,S7-1200的主站分配状态为“未分配”。


b. 组态通信传输区

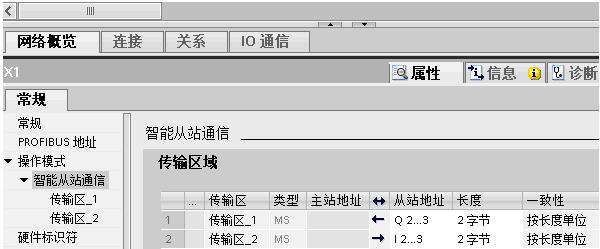

选择模块CM1242-5上的 DP口属性,添加与主站通信的数据传输区。1槽插入2个字节的输出,2槽插入2个字节的输入,与主站通信组态的槽交叉对应


c.下载到 S7-1200 的CPU
选择 S7-1200 PLC 站,编译,若没有错误,将组态下载到 CPU 1214C。


(3)查看通信状态

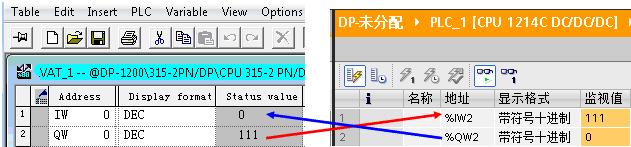

通过STEP7 V5.5 的变量表,以及STEP7 V11 的监控表, 查看DP通信结果。
