如何通过 RF120C 与 RFID 通信

从 STEP 7 Basic/Professional V13 SP1 开始,在编程指令,"选件包"中集成了 SIMATIC Ident 配置文件和 Ident 指令块,使用 TIA Portal 进行组态与编程的 S7-1200/1500 可以使用这些指令对工业识别系统进行操作。

S7-1200 可以使用 RF120C 通信模块,实现与西门子工业识别系统的通信。本文介绍通过 S7-1200 CPU 和 RF120C ,使用 Ident 指令块,实现对 RF200 进行读、写操作。

主要硬件设备:

CPU1215C:6ES7215-1AG40-0AB0

RF120C:6GT2 002-0LA00

RF260R:6GT2 821-6AC10

MDS D100:6GT2 600-0AD10

RF260R 到 RF120C 连接电缆(2m): 6GT2 091-4LH20

软件环境:

TIA Portal V13 SP1 Update 4

系统配置:

S7-1200 CPU1215C 通过 RF120C 通信模块,连接 RF260R 读写头,在 TIA Portal V13 SP1 Update4 软件环境下, 使用 SIMATIC Ident 指令块对数据载体(MDS D100)进行读写操作。

系统配置,如图 1 所示:

图 1. 系统配置

1. 设备组态

首先,通过“设备视图”对 CPU 和 RF120C 进行组态,如图 2 所示:

图 2. 组态 RF120C

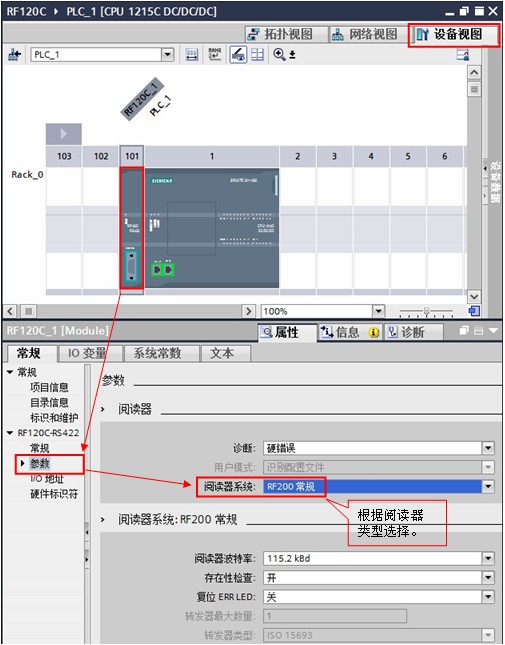

选择连接的阅读器类型,本例中连接的是 RF260R ,故选择 “RF200 常规”,如图 3 所示:

图 3. 选择阅读器类型

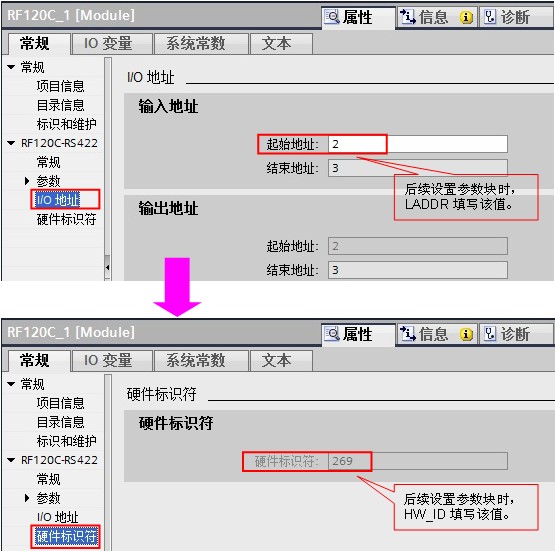

查看 RF120C 的 “IO 起始地址”和“硬件标识符”,后续编程需要使用这两个参数,如图 4 所示:

图 4. IO 起始地址和硬件标识符

2. 指令编程

当在主程序 OB1 使用了“选件包”中的 RFID 相关指令(例如在 OB1 中拖拽 Reset_Reader 指令),则会自动的在“PLC 数据类型”中增加如图5所示的数据类型如:“IID_CMD_STRUCT”、“IID_HW_CONNECT”等,并使用数据类型“IID_HW_CONNECT”创建参数 DB 块,如图 5 所示:

图 5. 设置连接参数 DB 块

将上述创建的参数 DB 块变量 “connect_para”填写到“Reset_Reader” 指令的“HW_CONNECT”引脚上,如图 6 所示:

图 6. 调用“Reset_Reader” 指令

创建用户数据块, DB5 用于写数据到标签,DB6 用于存储来自标签的数据,如图 7 所示:

图 7. 创建读/写数据块

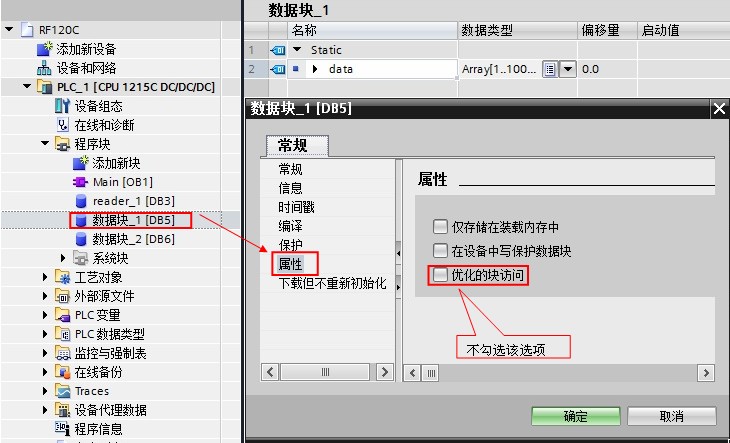

注意:需要在 DB 块“属性”修改数据块类型为标准 DB 块。在 DB 块的“属性”中修改,如图 8 所示:

图 8. 将 DB 块设置为标准块

调用“Write” 指令,引脚参数按如图 9 所示填写。

图 9. 调用“Write” 指令

调用“Read”指令,引脚参数按如图 10 所示填写。

图 10. 调用“Read” 指令

3. 测试

将项目编译,无错误后下载到 PLC 中,并使用 MDS D100 标签做测试,测试结果如图 11 所示:

图 11. 读写数据测试

4. 错误诊断

按住 Shift 键时用鼠标点击下列链接,打开新浏览器窗口。

1、使用 RF120C 上的 LED 指示灯进行诊断

请参考 RF120C 操作说明章节 5.1,使用 LED 进行诊断。

https://support.industry.siemens.com/cs/cn/zh/view/109761473

2、使用 RF260R 上的错误代码进行诊断

SIMATIC RF200 系统手册章节 9.1 的错误代码,有关于 RF260R 上红色 LED 闪烁的信息。

https://support.industry.siemens.com/cs/cn/zh/view/109766065

3、使用 Ident 指令块状态字进行诊断

请参考 SIMATIC Ident 功能手册第4章。

https://support.industry.siemens.com/cs/cn/zh/view/109762333

5. 相关资料

按住 Shift 键时用鼠标点击下列链接,打开新浏览器窗口。

RFID 系统配置指南:

https://support.industry.siemens.com/cs/ww/en/view/67384964

关于 RF120C 模块的更多信息,请查看其操作手册:

https://support.industry.siemens.com/cs/cn/zh/view/109761473

SIMATIC Ident RFID 系统 SIMATIC RF200

https://support.industry.siemens.com/cs/cn/zh/view/109766065

SIMATIC Ident RFID 系统 SIMATIC RF300

https://support.industry.siemens.com/cs/cn/zh/view/109766916

SIMATIC Ident RFID 系统 SIMATIC RF600

https://support.industry.siemens.com/cs/cn/zh/view/109768645
