CPU硬件组态

本文档主要介绍在STEP7和TIA博途环境下,带有集成PN口的S7-300 CPU的基本组态及IP地址设置方法。

STEP7环境下S7-300 CPU硬件组态入门

TIA博途环境下S7-300 CPU硬件组态入门

一:S7-300 新建CPU基本组态及IP地址设置方法(STEP7)

1.硬件与软件条件

设备

数量

订货号

注释

CPU 315-2 PN/DP

1

6ES7315-2EH14-0AB0

V3.2

表 1主要硬件列表

设备

数量

订货号

注释

STEP 7 Professional V5.5

1

6ES7810-5CC11-0YA5

Windows 7 Ultimate SP1 64-bit

1





表 2软件环境

2.组态配置

2.1在桌面上双击SIMATIC Manager快捷方式图标启动STEP7软件。


图1 SIMATIC Manager快捷方式

2.2在STEP7 软件的快捷菜单栏中点击新建项目按钮。


图2 新建项目按钮

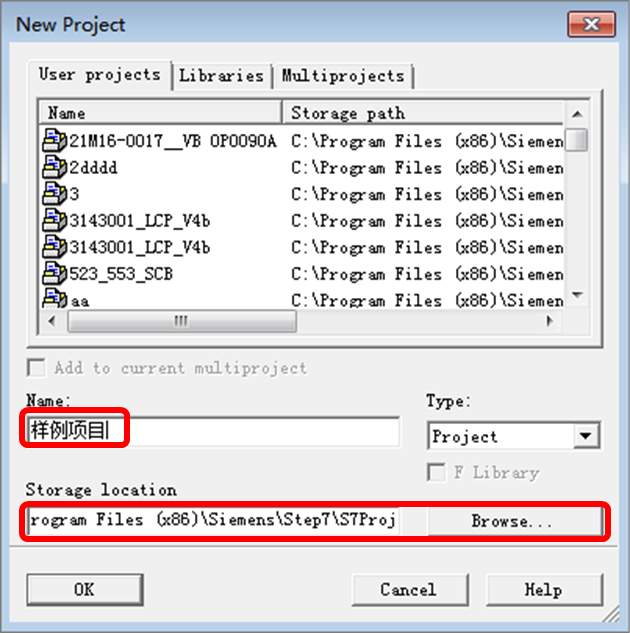

2.3在弹出的新建项目对话框中填写项目名称并选择该项目的存储路径,点击OK。


图3 填写项目名和选择存储路径

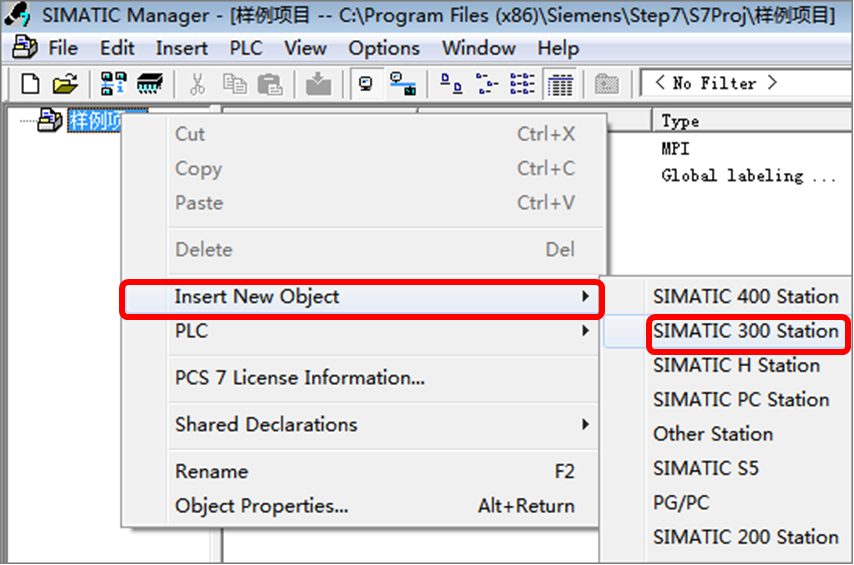

2.4在项目名称上点右键,依次选择插入新对象(Insert New Object)--SIMATIC 300 Station,新建300站。


图4 新建300站

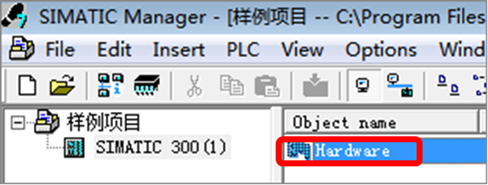

2.5双击SIMATIC 300站点的硬件组态(Hardware)。


图5 双击硬件组态

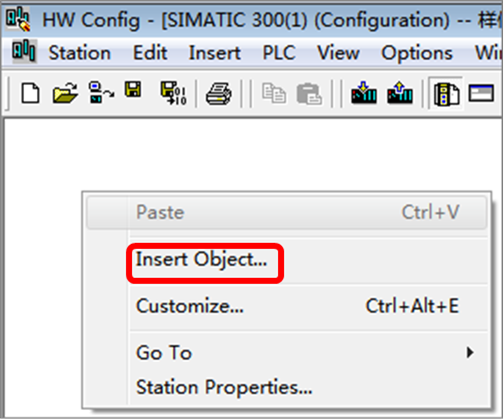

2.6在硬件组态界面空白处点右键,选择插入对象(Insert Object)。


图6 插入对象

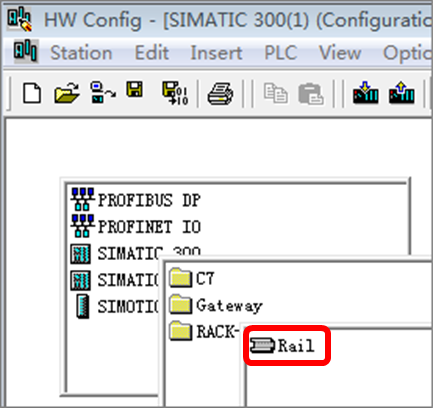

2.7在弹出的窗口中依次选择SIMATIC 300---RACK-300---Rail,插入背板。


图7 插入背板

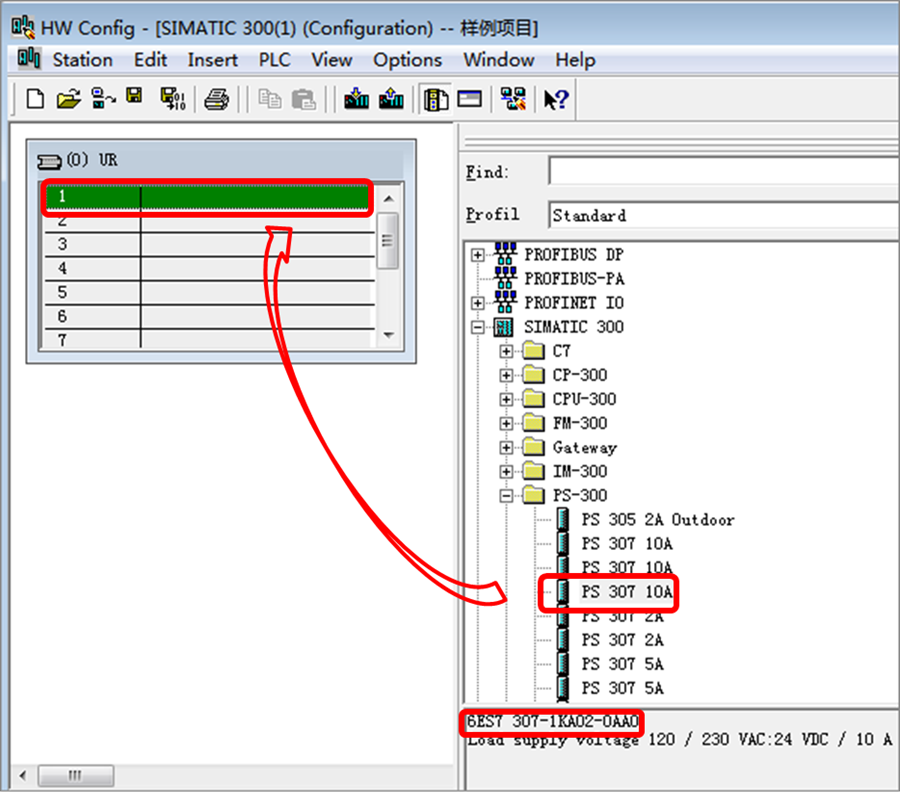

2.8在屏幕右侧的硬件列表中根据实际订货号选择电源模块,鼠标选中相应模块时屏幕下方会显示出该模块的订货号,如本例中6ES7307-1AK02-0AA0,拖入1#槽。


图8 插入电源模块

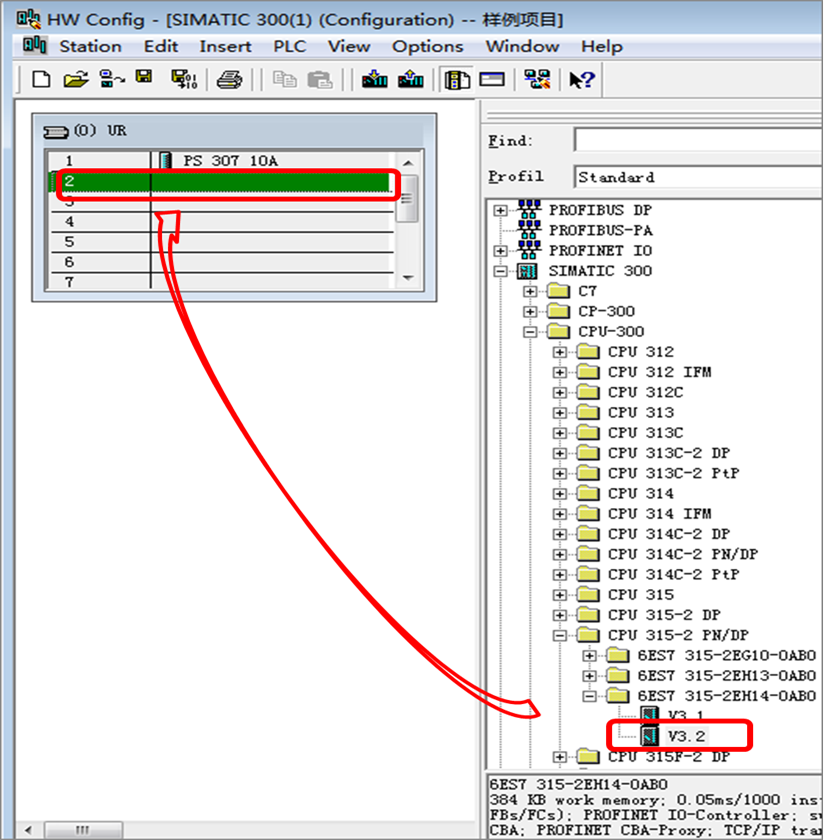

2.9选择CPU,拖入2#槽。如本例中6ES7315-2EH14-0AB0 V3.2。


图9 插入CPU模块

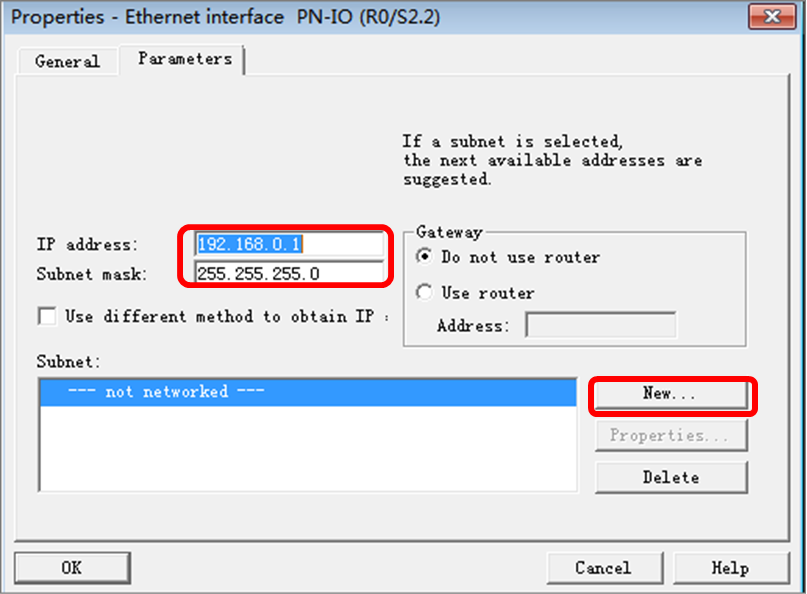

2.10带PN口的CPU此时会自动弹出以太网接口参数设置界面,在该界面中设置IP地址和子网掩码,如本例中IP地址:192.168.0.1,子网掩码:255.255.255.0,设置好后点击NeW新建子网。


图10 设置IP地址

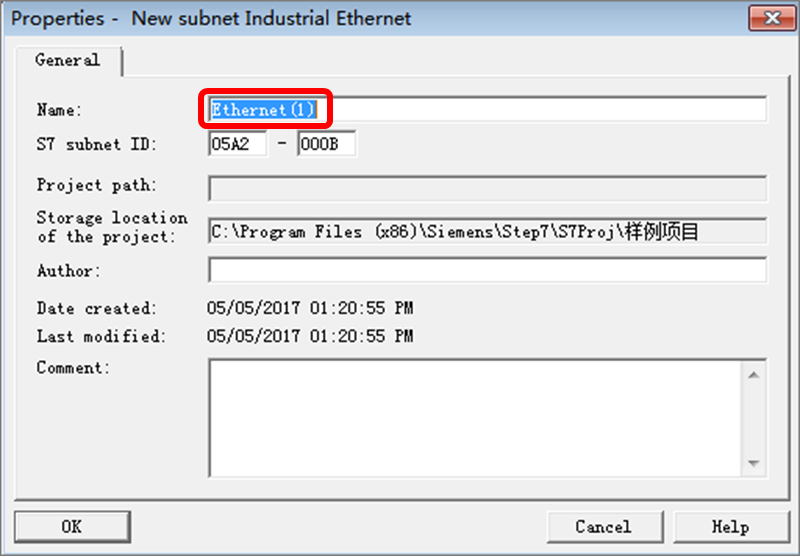

2.11在弹出的新子网属性窗口中可以定义子网名称,本例中采用默认值Ethernet(1),点击OK。


图11 设置子网名称

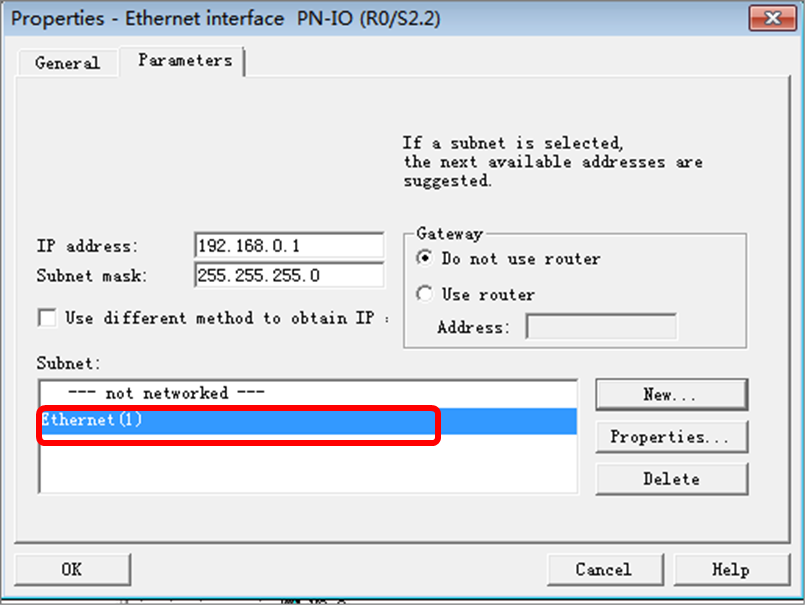

2.12选中该新建子网,点击OK。


图12 新建子网成功

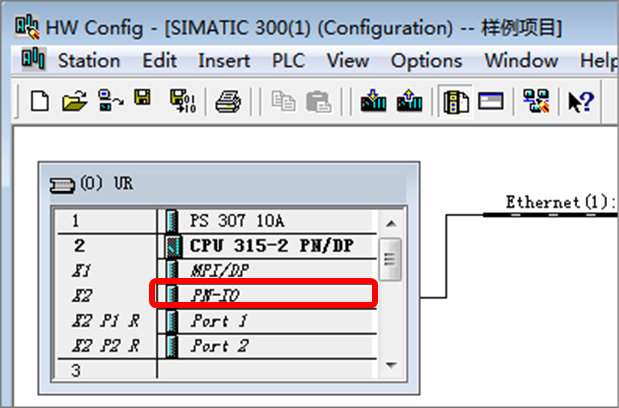

2.13至此基本组态完成,如需要对IP地址进行修改,可双击PN-IO卡槽,会弹出PN—IO属性窗口,如图14所示,点击属性(Properties)按钮则会弹出之前图10所示窗口,即可对IP地址进行修改。


图13 组态完成

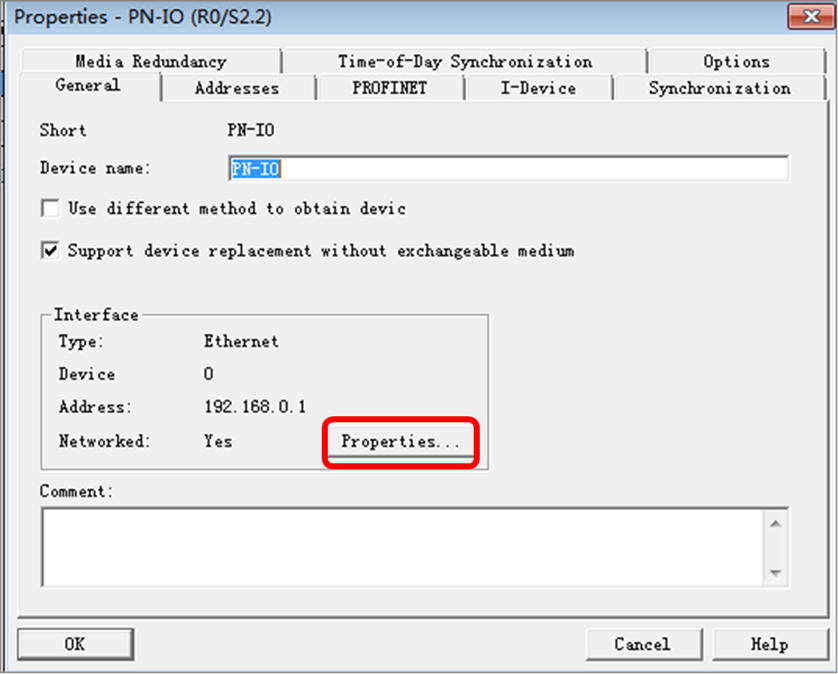

图14 PN-IO属性

2.14组态完成后,下载至CPU,如不熟悉下载方法,可参考如下链接:

http://www.ad.siemens.com.cn/productportal/Prods/published\Soft\Soft_3.5\Soft_3.5.html

二:S7-300 新建CPU基本组态及IP地址设置方法(TIA)

1.硬件与软件条件

设备

数量

订货号

注释

CPU 315-2 PN/DP

1

6ES7315-2EH14-0AB0

V3.2

表 3主要硬件列表



设备

数量

订货号

注释

TIA Protal STEP 7 Professional V14

1

6ES7822-1AA04-0YA5

Windows 7 Ultimate SP1 64-bit

1





表 4软件环境

2.组态配置

2.1在桌面上双击TIA Portal V14快捷方式图标启动软件。


图15 TIA Portal V14快捷方式

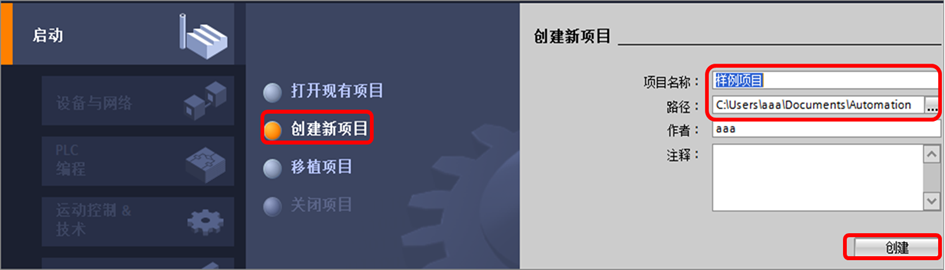

2.2选择"创建新项目",填写项目名称并选择保存路径,点击"创建"按钮。


图16 新建项目

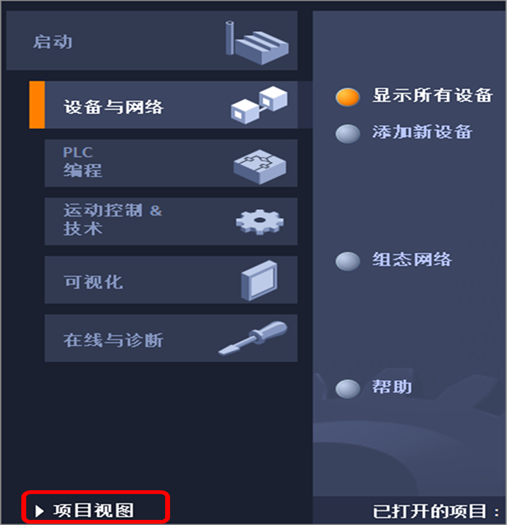

2.3点击左下角的"项目视图",切换到项目视图。


图17 切换视图

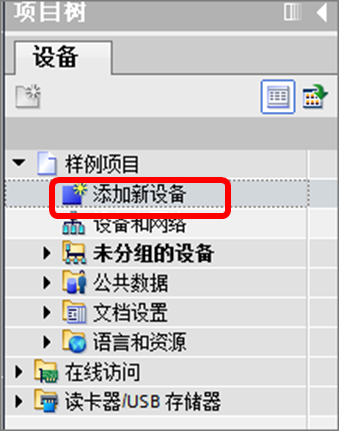

2.4在"项目树"中双击"添加新设备"。


图18 添加新设备

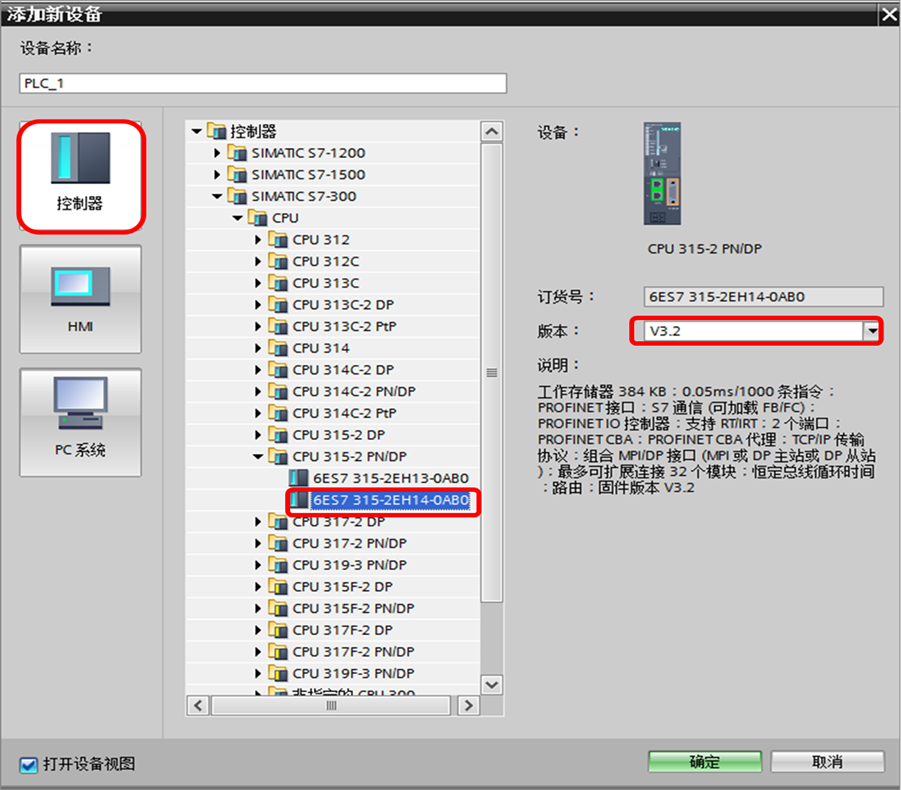

2.5单击"控制器",选择相应CPU的订货号及固件版本。


图19 选择CPU

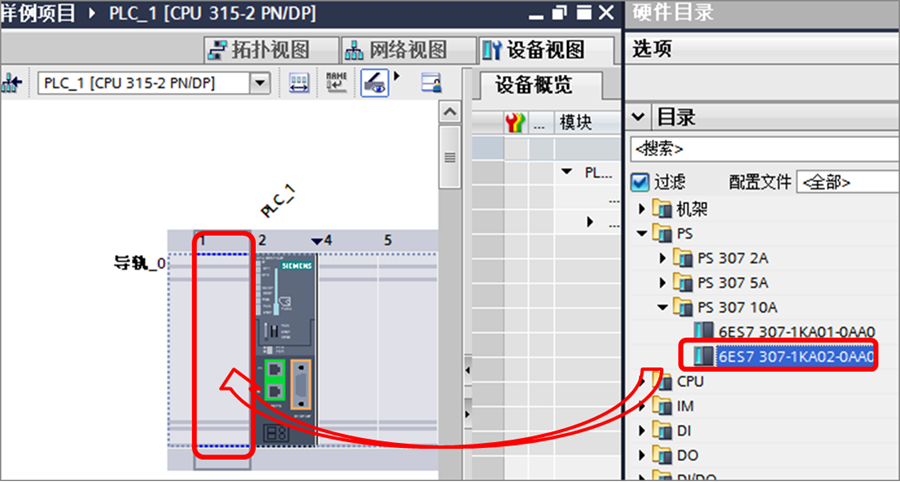

2.6在设备视图中插入电源模块,如本例中6ES7307-1AK02-0AB0。


图20 插入电源

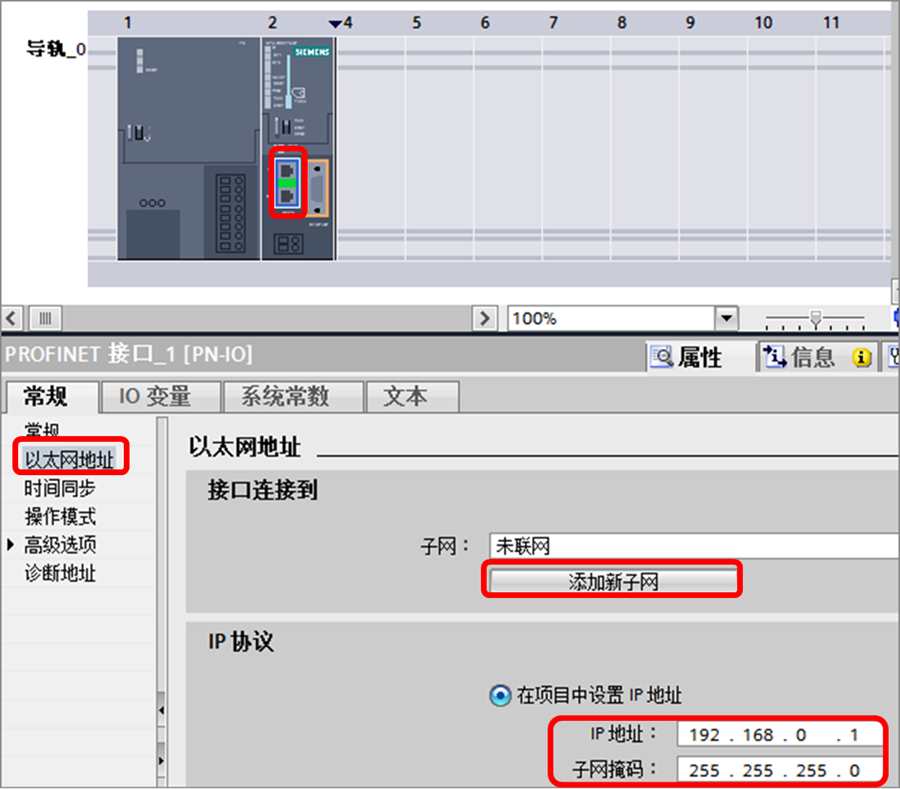

2.7鼠标点击CPU的PN口,在"常规"选项卡的"以太网地址"中设置IP地址并添加子网,本例中IP地址:192.168.0.1,子网掩码:255.255.255.0,子网:PN/IE_1。


图21 设置地址

2.8至此基本配置完成,如图21所示。将组态下载至CPU,如不熟悉下载方法可参考:

http://www.ad.siemens.com.cn/productportal/Prods/published\Soft\Soft_3.6\Soft_3.6.html

三:CP443-1与400PLC的兼容性

S7-400的组态与S7-300的组态大同小异,此处不再赘述,下面来看一下S7-400CP卡和CPU的兼容性在。自动化系统中,通讯处理器(CP)只能与 CPU 一起使用。CPU都是使用单独的以太网CP测试,然后分别发布,未经测试的 CPU-CP 组合运行可能导致 CPU 无法进入 RUN 状态。在以太网 CP 的设备手册,第 2 章“使用需求”中,列出了 CPU与CP的兼容性。下表为部分CPU和CP卡的兼容性表格。

sss

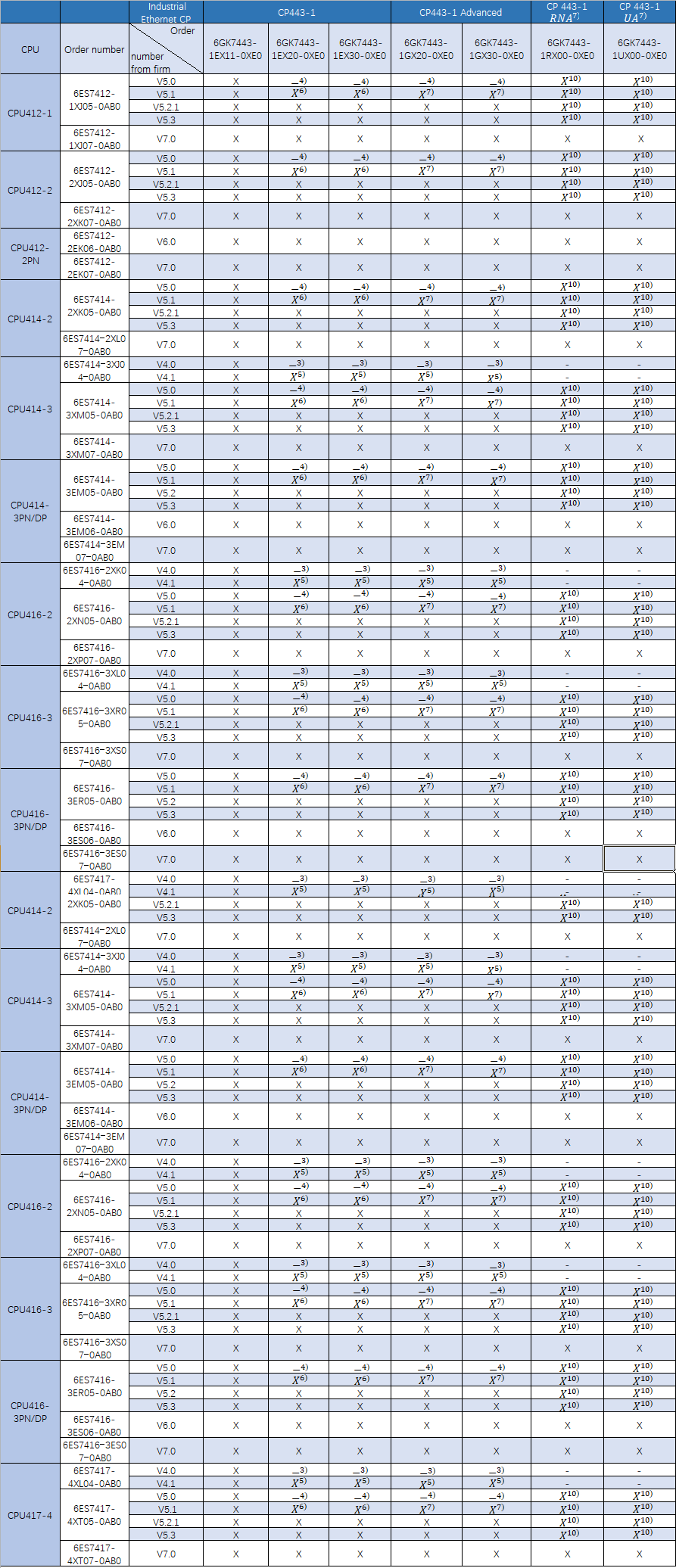

表5 CPU和CP卡的兼容性

1) On a CPU V5.0 the CP443-1EX40 can only be used for:
− standard communication services
− IT functions
− PROFINET CBA
It`s not possible to use the CP as PROFINET IO controller!
The configuration on a CPU V5.0 is possible since STEP 7 V5.4 SP2.
2) The CP can only be used as spare part, i. e. you have to configure the CP as CP443-1EX11 in the hardware configuration .
3) You have to upgrade the firmware of the CPU from V4.0 to V4.1.
4) You have to upgrade the firmware of the CPU from V5.0 to V5.1.
5) The function PROFINET IO isn`t available and the function blocks FC53 "AG_SSEND" and "AG_SRECV" can`t be used.
6) The following functions are not supported:
− IRT communication with high flexibility
− MRP ( Media Redundancy Protocol)
− prioritized startup
7) The following functions are not supported:
− PROFINET IO
− IRT communication with high flexibility
− MRP (Media Redundancy Protocol)
− prioritized startup
8) The following functions are not supported:
− PROFINET IO
− IRT communication with high flexibility
− MRP (Media Redundancy Protocol)
− prioritized startup
− function blocks FC53 "AG_SSEND" and FC63 "AG_SRECV
− open TCP/IP communication
9) This CPU is only released in PCS 7 environment and can only be project with PCS 7.
10) You have to upgrade to firmware of the CPU to V5.3.2.
11) You have to upgrade to firmware of the CPU to V4.5.6.
12) For CPU 410 / CPU 410 SMART there ist only a release as OPC UA client.
13) ISO-on-TCP for H communication isn`t released under PCS 7.

2.举例说明

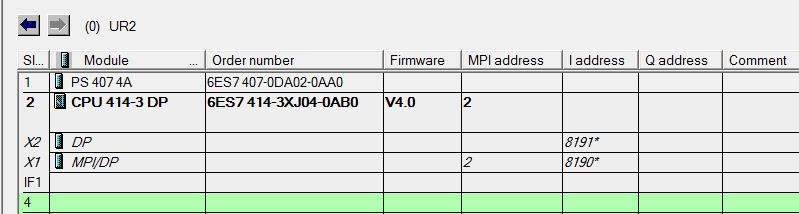

现场有一套旧版的CPU系统,配置如下:

sss

图 22

1)现有一套以太网接口的触摸屏需要连接到这套PLC,库里找到一块CP443-1(6GK7443-1EX20-0XE0 ),想通过该CP实现连接,请问是否可行。

可行,但是需要将CPU的固件从V4.0升级到V4.1。

2)CPU集成的DP下原来带了一些ET200M的分布式I/O,用户想改造成PN接口的ET200M,请问库里的这块CP卡是否支持?

根据兼容性查询,可以看到6GK7443-1EX20-0XE0与V4.1版本的6ES7414-3XJ04-0AB0组合是不支持PROFINET I/O,所以客户要更改分布式I/O接口方式建议更换CPU,其他CP和该CPU组合不支持PROFINET I/O,要么不兼容。

3.参考资料

“CPU STEP 7 兼容性主题相关手册的信息

https://support.industry.siemens.com/cs/cn/zh/view/26561772

4.免责声明

由于本文档是免费的,所以不提供任何担保,错误纠正和热线支持,用户不必为此联系西门子技术支持与服务部门。
