供电及背板容量计算

PS307电源介绍

S7-300系统电源需求计算

背板总线的容量计算

PS307电源介绍

PS307电源可用于 S7-300 PLC 和传感器/执行器供电。电源属性如下:

  • 输出电压为 24 VDC;具有短路和断路保护功能
  • 模块供电需要单相交流电 (额定输入电压 120/230 VAC,50/60 Hz)
  • 安全隔离符合 EN 60 950
  • 可用作负载电源
  • 根据输出电流分为三种规格:
    6ES7307-1BA01-0AA0(2A)
    6ES7307-1EA01-0AA0(5A)
    6ES7307-1KA02-0AA0(10A)

    1. 电源模块示意图





















    ①  指示灯,显示“输出电压 DC 24 V 存在”
    ②  24 VDC 开关
    ③  主回路和保护性导体接线端(120/230 VAC)
    ④  24 VDC 输出电压接线端
    ⑤  张力消除

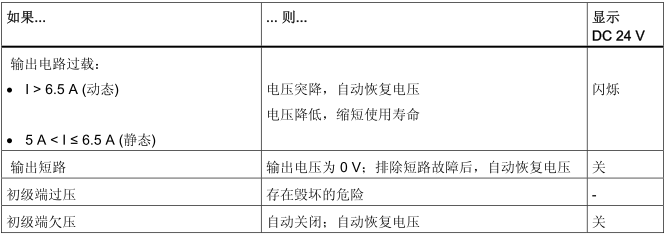

    正常工作,DC 24V指示灯绿色常亮,非典型工作条件,电源响应如下


    (此表格数据为5A电源输出,其他型号请参看“S7-300 自动化系统:模块数据”)

    静态含义为长时间,动态为短时间,初级端含义为模块单相交流输入端

    S7-300系统电源需求计算

    对于一套S7-300系统而言,CPU和模块需要24VDC以维持正常工作。另外,模块通过背板总线与CPU通信,CPU会通过背板总线提供5V电源给模块。两种电压等级的电流消耗,分别计算,互不干扰。背板总线容量计算将在后面的“背板总线的容量计算”讨论。

    那么如何计算一套S7-300系统消耗的DC 24V总电流?
    举例如下,假如系统由一个CPU315-2DP和6个6ES7 331-7KF02-0AB0模块构成,则电
    源消耗分成以下两部分:CPU消耗+模块消耗

    CPU315-2DP消耗的电流,查看“CPU 31xC 和 CPU 31x: 技术规范据 ”,如图额定值850ma

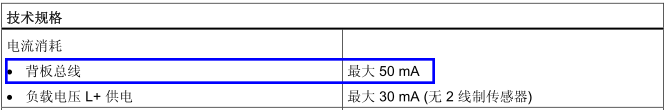

    6ES7 331-7KF02-0AB0的电流消耗,查看“S7-300 自动化系统:模块数据

    非两线制传感器时消耗30ma
    当存在2线制传感器,并且传感器接线方式为2线制时,每个输入通道的传感器电源最大60ma,具体参考传感器数据。

    情况1:当不存在2线制传感器时,电流消耗如下:

    850ma(CPU消耗)+6*30ma(6个模块消耗)=1030ma

    情况2:当存在2线制传感器,并且传感器接线方式为2线制时,假设每个传感器消耗50ma,共有40个2线传感器,电流消耗如下:

    850ma(CPU消耗)+6*30ma(模块消耗)+50*40(传感器消耗)=3030ma

    PS307电源有三种输出电流规格:2A,5A和10A。所以对于情况1选择2A电源,情况2选择5A电源。

    S7-300系统背板总线的容量计算

    模块除了消耗24V电流之外,还会从背板总线上消耗CPU提供的5V电流。

    新型号的S7-300 CPU能提供的5V 电流为1.2 A , CPU右侧最多安装8个模块。

    参看手册“CPU 31xC 和 CPU 31x: 安装”)

    模块消耗的5V电流,请参看"S7-300 自动化系统:模块数据 ”)

    例如:6ES7 331-7KF02-0AB0模块,背板总线消耗50ma,8个模块消耗400ma,小于1.2A , 所以CPU有足够的驱动能力驱动8个6ES7 331-7KF02-0AB0模块。

    有些模块消耗的电流比较多,例如6ES7322-1FL00-0AA0,背板总线消耗190ma最多,所以一个S7-300 CPU最多带6个该模块。
