PC Adapter A2 (6GK1571-0BA00-0AA0)

注意:目前国内仿冒的西门子编程电缆层出不穷,质量参差不齐,每天热线都接到各种咨询非西门子编程电缆的使用方法,由于西门子不清楚此类产品的软硬件设计,无法针对用户使用特定电缆在特定情况下遇到的问题提供正确解决方法,希望用户谅解。

以下为西门子编程电缆的通用调试方法,对于非西门子产品,西门子不提供技术支持,用户可以按照下面的方法尝试,但如果依然存在故障,请用户咨询此设备提供方。

STEP7 V5.5 连接设置

TIA Portal V1x 连接设置

无法连接时检查步骤

Win8/8.1系统能否连接使用?

STEP7 V5.X连接设置

连接: 将PC Adapter A2的485口连接到CPU的MPI或DP接口; 电缆的USB口连接到计算机的USB口。

注意:新CPU第一次连接时使用MPI接口或网口连接,DP接口需要下载组态后才可使用。

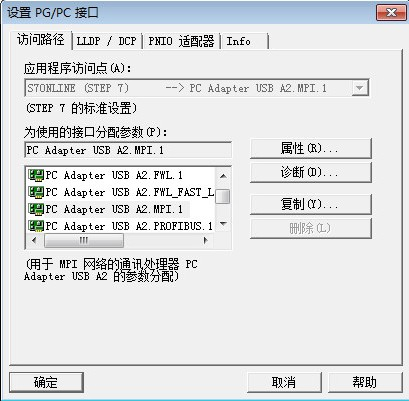

STEP7 V5.5软件,打开Step7 Manager,点击"Options"(选项),选择"Set PG/PC Interface"(设置PG/PC接口):

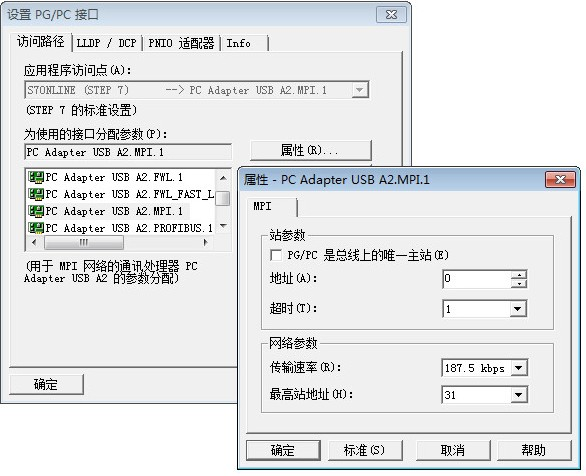

PC Adapter A2的485口连接到CPU的MPI口时,选择PC Adapter USB A2.MPI.1;

PC Adapter A2的485口连接到CPU的DP口时,选择PC Adapter USB A2.PROFIBUS.1;

CPU接口为MPI/DP口时,如果不确定此前对接口的设置,选择PC Adapter USB A2.Auto





TIA Portal V1x 连接设置

连接: 将PC Adapter A2的485口连接到CPU的MPI或DP接口; 电缆的USB口连接到计算机的USB口。

注意:新CPU第一次连接时使用MPI接口或网口连接,DP接口需要下载组态后才可使用。

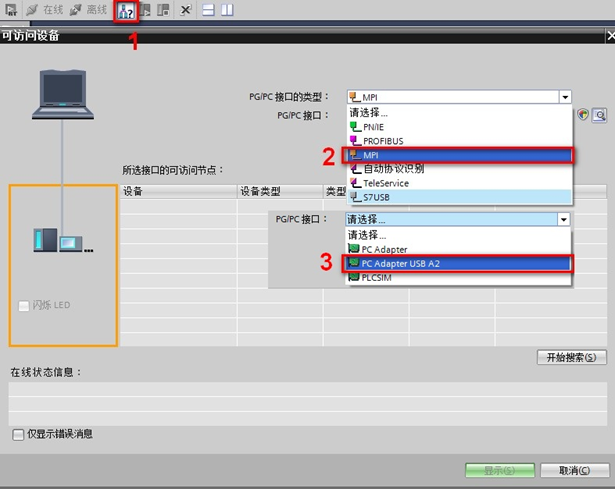

如下图所示, 点击"可访问的设备"按钮:

PC Adapter A2的485口连接到CPU的MPI口时,PG/PC接口类型选择MPI,PG/PC接口选择PC Adaptr USB A2

PC Adapter A2的485口连接到CPU的DP口时,PG/PC接口类型选择PROFIBUS,PG/PC接口选择PC Adaptr USB A2


 无法连接时检查步骤

请具体参看:编程连接故障诊断

Win8/8.1系统能否连接使用?

此设备本身并没有单独的支持win8/8.1的驱动 但编程软件TIA Portal V13以上版本软件自带PC Adapter A2的驱动,无需再次安装。
因此, 当系统为Win8/8.1时,安装 TIA Portal V13及以上版本可直接连接使用PC Adapter A2。

注意:不支持使用Win8/8.1的Home版系统。驱动安装包适用于如下系统:
• Windows XP SP2/3, Vista, 7
• Windows Server 2003, 2008 R2.
注:V5.5 SP2以上版本自带此驱动,无需单独安装。

手册:SIMATIC PG/PC - PROFIBUS PC 适配器 USB A2 操作说明
