通过PC/PPI电缆的编程通信

通过PC/PPI电缆的编程通信是最为常见的S7-200编程方式，很多人也在此遇到问题。

影响通信的因素很多，要顺利通信首先需要注意：

• 检查Micro/WIN和Windows操作系统的版本兼容性

  未经西门子版本兼容测试的往往有通信问题。


• 使用西门子的原装PC/PPI电缆

  包括用于连接PC机RS232串口的RS232/PPI电缆，和连接USB口的USB/PPI电缆。

  为什么要使用西门子的原装电缆？

编程通信要点

要进行S7-200的编程通信，必须注意使通信双方（即安装了Micro/WIN的PC机和S7-200的CPU或通信模块上的通信口）的通信速率、通信协议符合、兼容。否则不会顺利连通。

在具体工作中，参与编程通信的设备未必一定符合上述要求。例如，它们的通信速率就可能不一致。

注意以下几个通信速率，它们必须一致：

• S7-200 CPU通信口的速率

  一个新出厂的CPU，它的所有的通信口的速率都是9.6K波特。CPU通信口的速率只能在S7-200项目文件中的“系统块”中设置，新的通信速率在系统块下载到CPU中后才起作用。
  系统块的CPU通信口参数设置


• 通信电缆的通信速率

  如果使用智能多主站电缆配合Micro/WIN V3.2 SP4以上版， 只需将RS232/PPI电缆的DIP开关5设置为“1”而其他设置为“0”；而USB/PPI电缆不需要设置。老版本的电缆需要按照电缆上的标记设置DIP开关。


• 由Micro/WIN 决定的PC机通信口（RS232口）的通信速率

  这个速率实际上是去配合编程电缆使用的，在Micro/WIN软件中打开Set PG/PC Interface，设置PC用于同编程电缆通信的速率。USB口使用USB/PPI电缆，不需指定速率。

通信连接举例

以RS232/PPI电缆为例：

第一步：打开Communications（通信）界面

在Micro/WIN主界面的左侧浏览条中用鼠标单击Communications（通信）图标；或者在指令树、View菜单中打开通信设置界面：

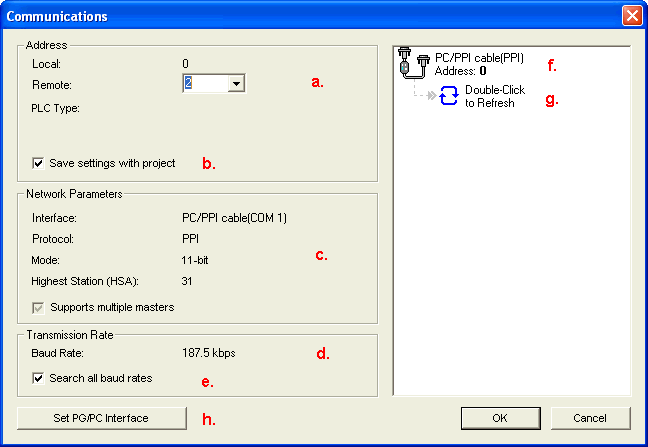

图1. 通信设置界面

图中：

1. 通信设置区
   Local（本地）显示的是运行Micro/WIN的编程器（PC机）的网络地址。默认的地址为0。
   使用Remote（远程）下拉选择框可以选取试图连通的远程CPU地址。缺省的地址为2。
2. 选中此项可以使通信设置与项目文件一起保存
3. 显示电缆的属性，以及连接的PC机通信口
4. 本地（编程器）当前的通信速率
5. 选中此项会在刷新时分别用多种波特率寻找网络上的通信接点
6. 显示当前使用的通信设备，鼠标双击可以打开Set PG/PC Interface界面，设置本地通信属性
7. 鼠标双击可以开始刷新网络地址，寻找通信站点

第二步：设置PC/PPI电缆属性

鼠标双击图1中的f.图标，打开Set PG/PC Interface界面，检查编程通信设备。如果型号不符合，请重新选择。用鼠标单击“Properties...”按钮，打开PC/PPI电缆的属性设置界面：

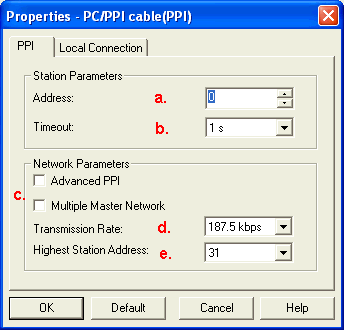

图2. PC/PPI电缆属性

在PPI选项卡中：

1. 设置Micro/WIN的本地地址
2. 设置通信设置超时时间
3. 这两项是附加设置，如果使用智能多主站电缆和Micro/WIN V3.2 SP4以上版，不必选中
4. 本地通信速率设置
5. 本地设置的最高站址
   通信参数设置

第三步：检查本地计算机通信口设置

在Local Connection（本地连接）选项卡中：

图3. 选择本地通信口

1. 选择PC/PPI电缆连接的通信口
   如果使用USB/PPI电缆，可以选择USB。
2. 如果使用本地计算机Windows中安装的Modem（调制解调器），须选取此项。这时Micro/WIN只通过Modem与电话网中的S7-200连接（EM241）

第四步：双击图1中的g.图标，开始寻找与计算机连接的S7-200站

找到S7-200站后显示：

图4. 找到S7-200 CPU

其中：

1. 找到的站点地址
2. 显示找到的S7-200站点参数。鼠标双击可以打开“PLC Information”界面

按“OK”键，保存通信设置。

修改通信参数

如果要改变通信速率，可以参考上文设置。

PC/PPI电缆连接EM277通信口编程

使用Micor/WIN V3.2 SP4 以上版本和新版编程电缆，无任何特殊设置。只是因为EM277对速率有个自适应的过程，可能需要尝试几次。
