TD 400C - 基本配置（自定义键盘）

如果要在 Micro/WIN 的 TD 400C 配置中选用“自定义键盘”功能，在进行下一步之前，必须首先在 Keypad Designer （键盘设计程序）中进行功能键定义。

在 Keypad Designer 中生成自定义键盘设置文件

第一步：导入 Keypad Designer 生成的自定义键盘文件

图 1. 选用“自定义键盘”

选中 c. 然后按 d. 按钮，在弹出的对话框中选择自定义键盘配置文件（扩展名 .td4，由 Keypad Designer 生成）。这里的 TD400C.td4 是已经在 Keypad Designer 中配置好的一个示例文件。

图 2. 选择自定义键盘文件

第二步：配置 TD 400C 自定义的 “设置位”功能键（相当于F功能键）

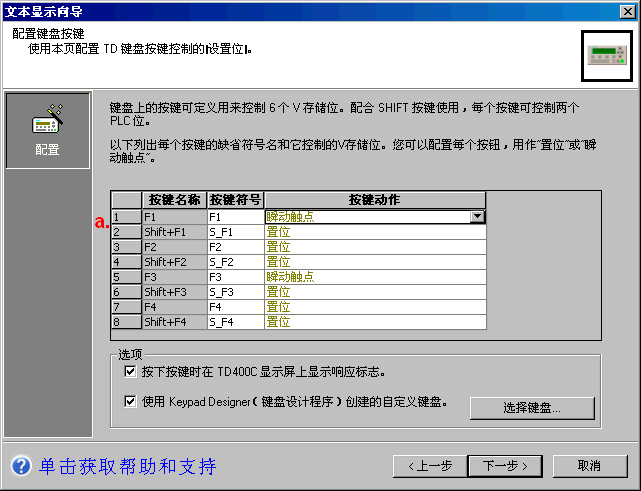

图 3. 导入自定义键盘后定义其他按键为置位或脉冲功能

在 TD400C.td4 这个例子中，已经把缺省的 F1（Shift+F1） - F8（Shift+F8）中的 4 个按键定义为 TD 400C 的系统功能键，因此还剩下 4 个键可供用户程序使用。剩余的 4 个设置位功能键，加上 SHIFT 组合键功能），还可提供 8 个设置位功能键直接控制 PLC 中的数据位。每一个键都可以单独设置成置位或瞬时接通功能。键的符号名可以自己定义，这里沿用了缺省符号名。

注意：TD 400C 不需要用户为设置位功能键分配地址，向导将自动为其分配 V 区的地址。如果用户重新修改了向导，可能会引起已分配的置位功能键地址的改变，用户在逻辑编程时需加以注意。

TD 400C 上的功能键的地址（及其符号名）可以在 Micro/WIN 相关的符号表标签（如 TD_SYM_x ）中查看。

图 4. 使用自定义键盘后的 TD 符号表

可以发现用户程序可用的键要比不使用“自定义键盘”时要少，这是因为在 TD400C.td4 这个例子中，有 4 个键被“自定义”为 TD 功能键了。通过导入 .td4 文件，功能键的定义也被保存在 Micro/WIN 最后生成的数据块中，并将被下载到 CPU 中。
