诊断错误 OB82

● 诊断错误 OB82 的功能

S7-1500支持诊断错误中断，可以为具有诊断功能的模块启用诊断错误中断功能来检测模块状态。

OB82 时唯一支持诊断错误事件的 OB ，出现故障（进入事件），故障解除（离开事件）均会触发诊断中断 OB82 。当模块检测到故障并且在软件中使能了诊断错误中断时，操作系统将启动诊断错误中断，诊断错误中断 OB82 将中断正常的循环程序优先执行。此时无论程序中有没有诊断中断 OB82，CPU 都会保持 RUN 模式，同时 CPU 的 ERROR 指示灯闪烁。如果希望 CPU 在接收到该类型的错误时进入 STOP 模式，可以在 OB82 中加入 STP 指令使 CPU 进入 STOP 模式。

● 与诊断错误 OB82 相关的信息

当触发诊断错误中断时，通过 OB82 的接口变量可以读取相应的启动信息，可以帮助确定事件发生的设备、通道和错误原因。OB82 的接口变量及启动信息参考下图1、2。

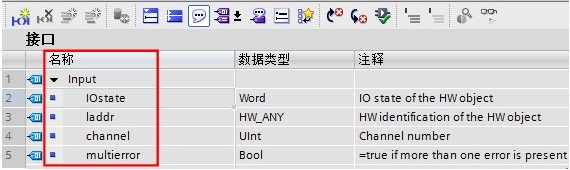

图1. OB82 接口变量

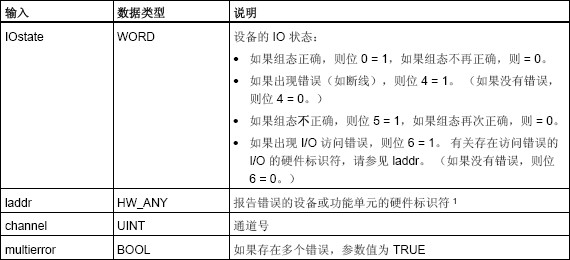

图2. OB82 启动信息

● 诊断错误 OB 的使用示例：

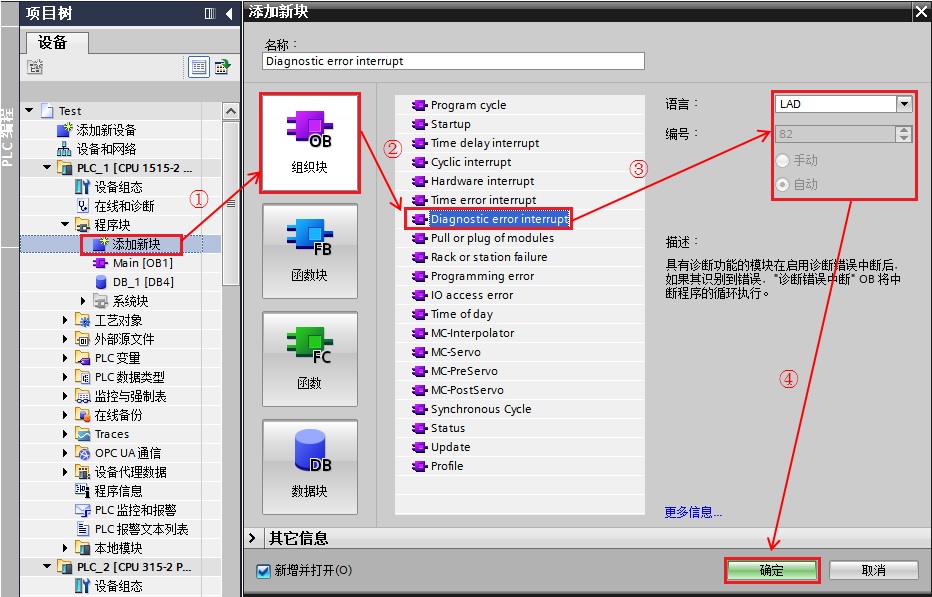

1、按如下步骤创建诊断错误 OB82 。如图3。

图3. 创建诊断错误 OB82

2、OB82 中编程如下图，创建地址为 MW100、MW102、MW104 的变量用于存储出现诊断错误时读取到的启动信息。如图4。

图4. OB82 中编程

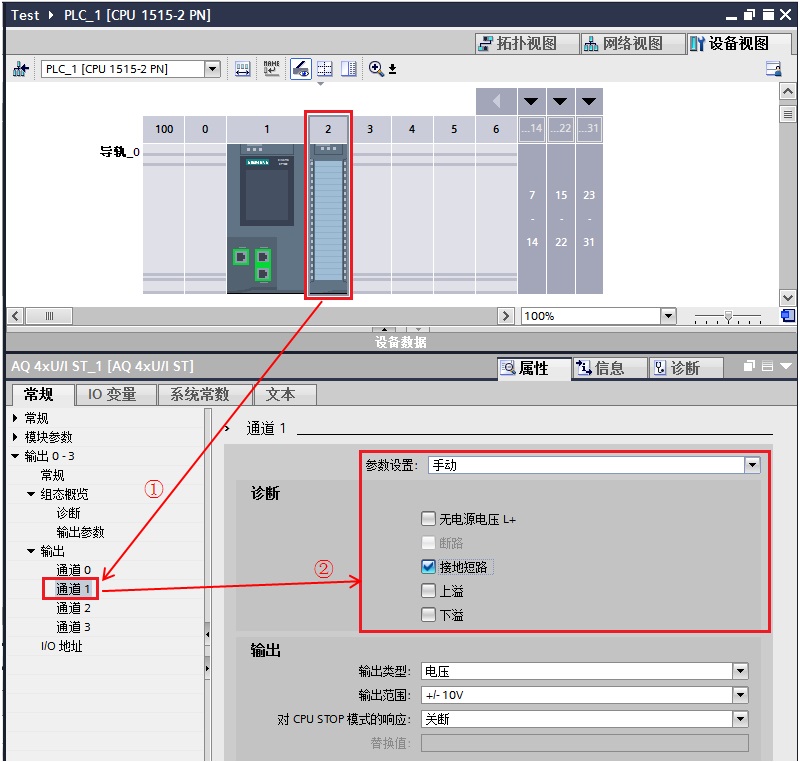

3、在硬件组态窗口中，选中模拟量输出模块，选择模拟量输出通道1 的启用“接地短路”诊断功能。如图5。

图5. 设置诊断功能

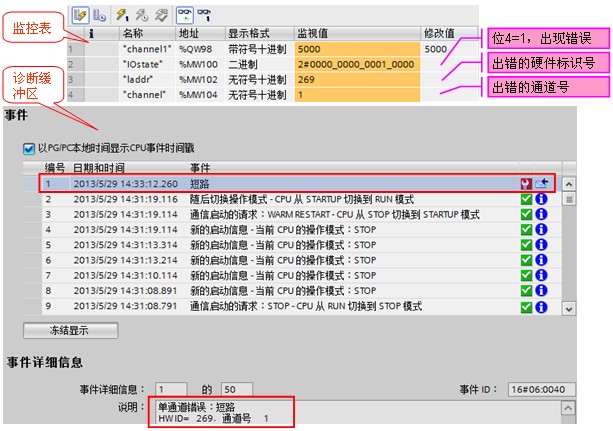

4、模块 AQ4xU/I ST 硬件标识 269，通道1地址是 98。程序下载后，在监控表中给“通道1”设置输出值5000，如果此时出现了短路故障，则将立即触发诊断错误功能。如图6。

图6. 测试结果

常见问题：

触发诊断错误中断时，CPU 如何响应？

1、启用诊断错误中断且 CPU 中创建了 OB82 ；

2、OB82 是唯一支持诊断错误事件的 OB ；一次只能报告一个通道的诊断错误；

3、如果多通道设备的两个通道出现错误，则第二个错误只会在以下情况触发 OB82 ：第一个通道错误已清除，由第一个错误触发的 OB82 已执行完毕，并且第二个错误仍然存在；

4、事件的进入或离开都会触发一次 OB82 ；

5、触发 OB82 ，CPU 不会进入 STOP 模式。

哪些情况会触发诊断错误中断？

如下错误将触发诊断错误中断 OB82 ：

① 无用户电源

② 超出上限

③ 超出下限

④ 断路（电流）

⑤ 短路（电压）
