如何获得V90及电机的2D/3D尺寸图

SINAMICS V90及电机的 2D和3D图纸已可以在线查找,在Siemens Product Configurator里进行下载。

1. 点击下述链接,在线进入Siemens Product Configurator界面(在页面右上角可以切换语言)。

https://mall.industry.siemens.com/spice/cloudcm/dashboard

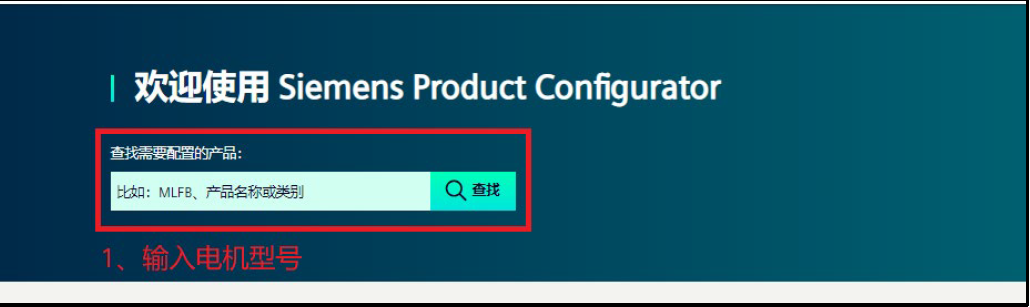

2. 输入所需的电机或驱动器的订货号后点击确定按钮。

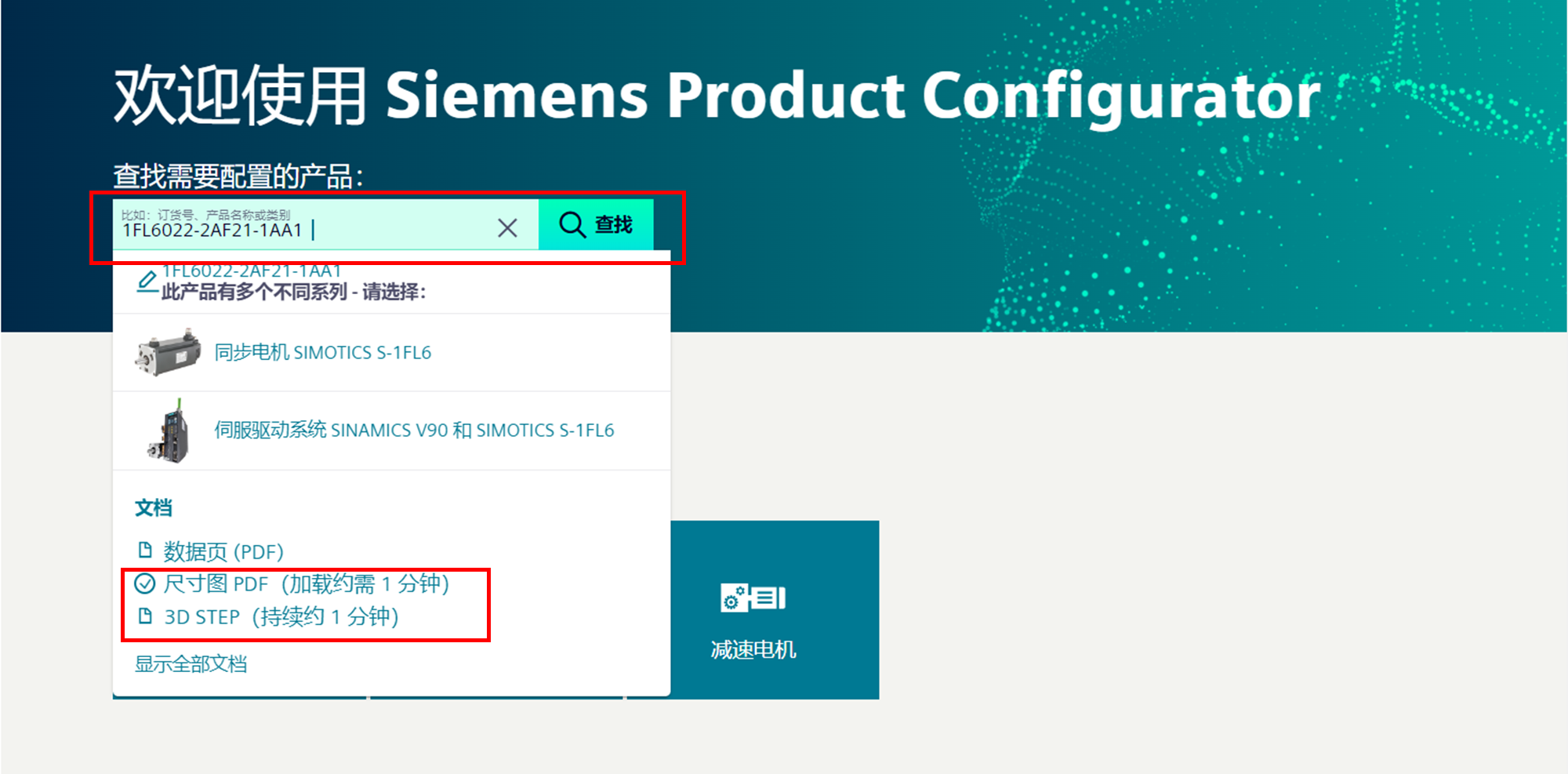

3. 以“1FL6022-2AF21-1AA1”为例,点击下方“尺寸图PDF”即可下载2D图纸。

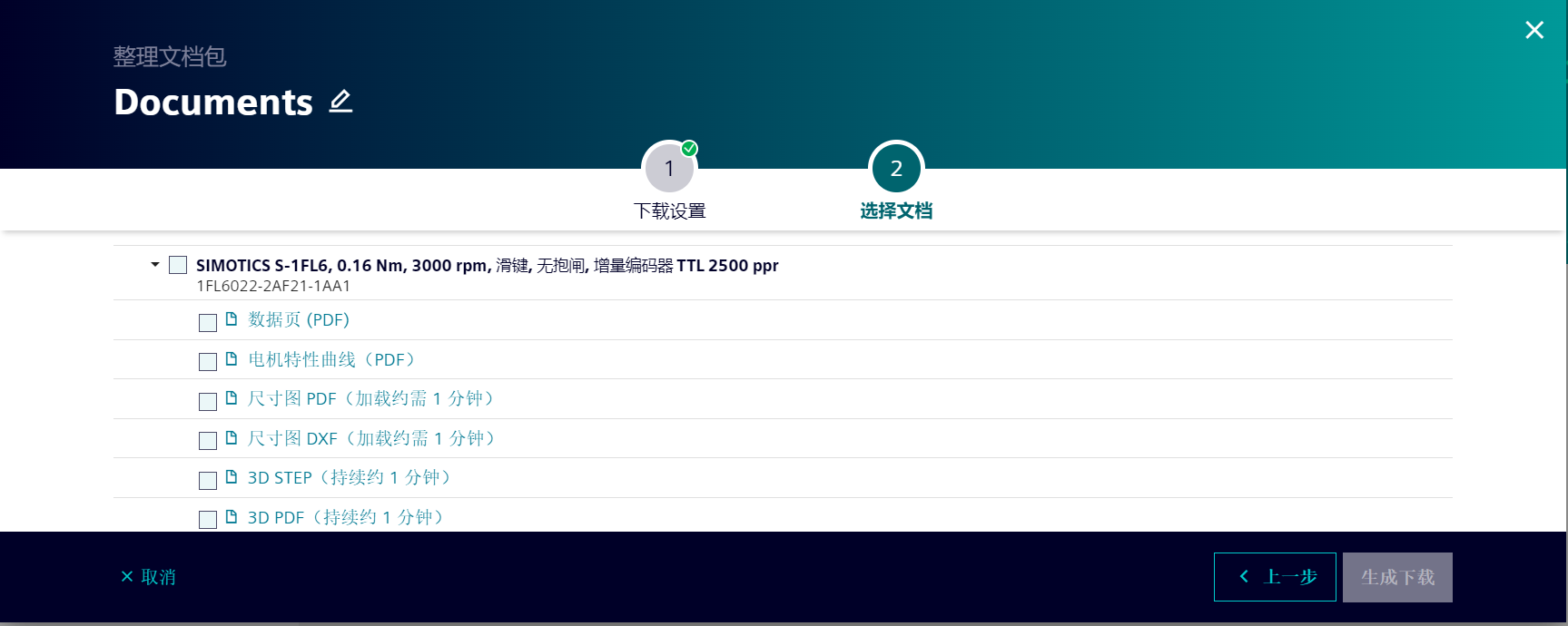

4. 如需下载3D图纸,请点击“显示全部文档”,即可显示全部可下载的图纸,包括3D图纸。

5. 关于更多Siemens Product Configurator网站使用说明,请参考下方链接: https://support.industry.siemens.com/cs/cn/zh/view/109813027
