报文、通信

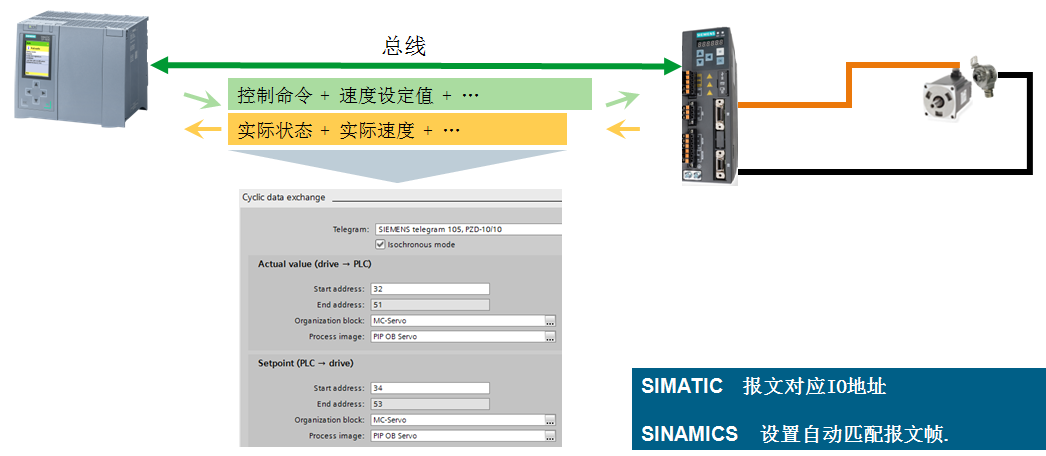

V90 PN可以通过PROFINET通信与PLC连接,通过PROFIDrive报文实现PLC对V90的通信控制。

SINAMICS V90 PN 目前支持的常用报文如下:

• 标准报文 1:速度控制
• 标准报文 2:速度控制
• 标准报文 3:速度/位置控制(1200配置TO时使用)
• 标准报文 102:速度/位置控制
• 标准报文 5/105(DSC):速度/位置控制(1500(T)配置TO时使用)
• 西门子报文 111(EPOS):1200/1500通过FB284控制V90 EPOS定位

仅在 V90 PN 与 S7-1500/1500T 连接时才能使用 5 号以及105 号(DSC)报文!

PROFINET RT/IRT 通信的区别

PROFINET IO 是一种基于以太网的实时协议,在工业自动化应用中作为高级网络使用。网络包括以 下设备:
● IO 控制器:典型的是 PLC,用于控制整个系统
● IO 设备:一个分散式 IO 设备(例如,编码器,驱动器),通过 IO 控制器控制
PROFINET 提供两种实时通信,PROFINET IO RT(实时)和 PROFINET IO IRT(等时实时)。
在 PROFINET IO RT 通道中,实时数据通过优先以太网帧进行传输。没有特殊的硬件要求。基于该优先级别,其循环周期可达到 4 ms。S7-1200连接V90 PN采用RT通信。
IRT 通道适用于传输具有更加精确时间要求的数据,其循环周期可达 2 ms,S7-1500连接V90 PN采用IRT通信,必须采用带DSC功能的通信报文5/105。

常问问题

V90在EPOS工作模式下最好使用哪个通信报文?

西门子报文111。

1200PLC连接V90PN,如果组态工艺对象应该用哪个报文?

位置轴控制采用3号报文

1500PLC连接V90PN,如果组态工艺对象应该用哪个报文?

采用105号报文,带DSC功能。

在博途中组态V90 PN时为什么找不到111报文

需要使用 V90的GSD文件组态,使用HSP组态找不到111报文。

V90 PN 设置报文时为什么找不到111报文

需要使用V-Assistant软件把 V90 驱动器的控制模式设置为"基本位置控制(EPOS)",之后才可以设置111报文。
