项目无法启动仿真的常见问题

1. 概述

项目组态完成后通常会直接仿真项目以用来检查项目组态是否正确。对于不同系列的面板,在实际使用过程中可能会出现无法仿真的现象。本文主要列举出不同系列面板无法启动仿真的常见问题。

2. 项目无法启动仿真

  • 2.1 精彩面板仿真失败常见现象
  • 精彩面板点击仿真图标后,项目画面没有正常显示,同时没有任何错误提示。

    主要原因:项目中有错误,并且在软件组态界面关闭了“输出窗口”。

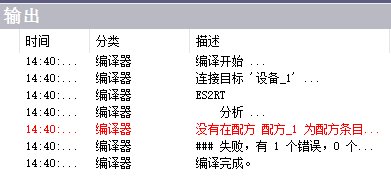

    解决方法:选择菜单栏->视图->输出,编译项目检查是否存在组态错误。

    2.2 精简面板仿真失败常见现象

  • 1. 精简面板仿真失败,错误提示如下图所示。

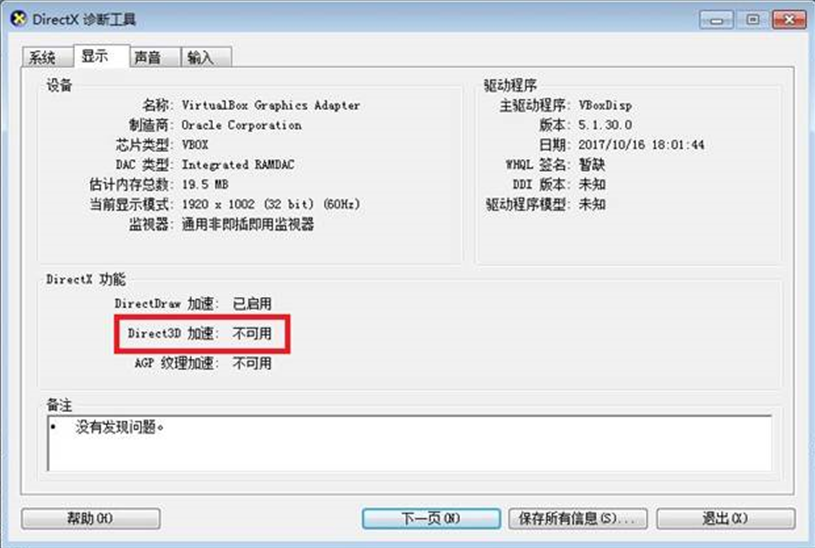

  • 主要原因:Direct 3D 加速不可用。可以使用DirectX诊断工具诊断检查。

    解决方法:建议修复Direct3D。

  • 2. 精简面板仿真失败,错误提示如下图所示。
  • 主要原因:PC上安装的TIA Portal 软件与操作系统不兼容导致或者是软件安装异常造成。

    解决方法:建议安装TIA Portal时,优先使用兼容性工具检查对应版本的软件所需的操作系统以及西门子不同软件之间的兼容性。

    自动化和驱动技术的兼容性工具:

    https://support.industry.siemens.com/kompatool/pages/main/index.jsf

    自动化和驱动技术的兼容性工具使用视频:

    https://support.industry.siemens.com/cs/cn/zh/view/64847781

  • 3. 精简面板仿真失败,错误提示如下图所示。
  • 主要原因:PC上安装的TIA Portal 软件与操作系统不兼容导致或者是软件安装异常造成。

    解决方法:建议安装TIA Portal时,优先使用兼容性工具检查对应版本的软件所需的操作系统以及西门子不同软件之间的兼容性。

    自动化和驱动技术的兼容性工具:

    https://support.industry.siemens.com/kompatool/pages/main/index.jsf

    自动化和驱动技术的兼容性工具使用视频:

    https://support.industry.siemens.com/cs/cn/zh/view/64847781

    3. 精智面板仿真失败常见现象

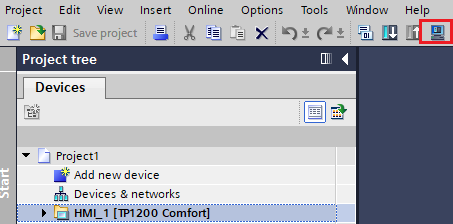

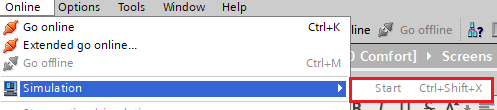

    精智面板项目点击仿真时选中精智屏项目,仿真按钮是灰色的。或者是点击菜单栏上的仿真也是灰色的。

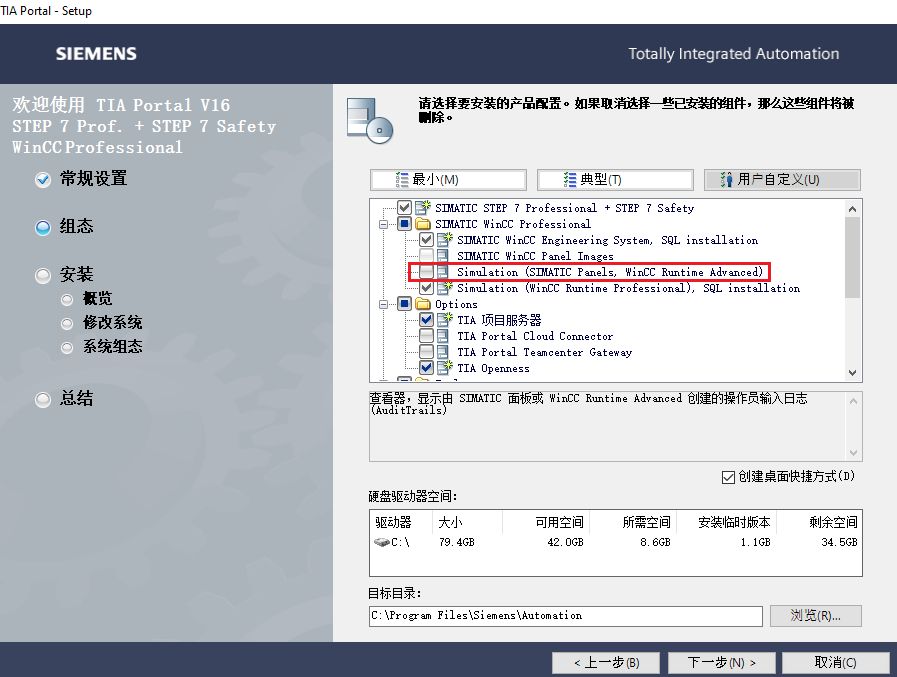

    主要原因:安装TIA Portal WinCC时,未勾选Simulation(SIMATIC Panels,WinCC Runtime Advanced)选项。

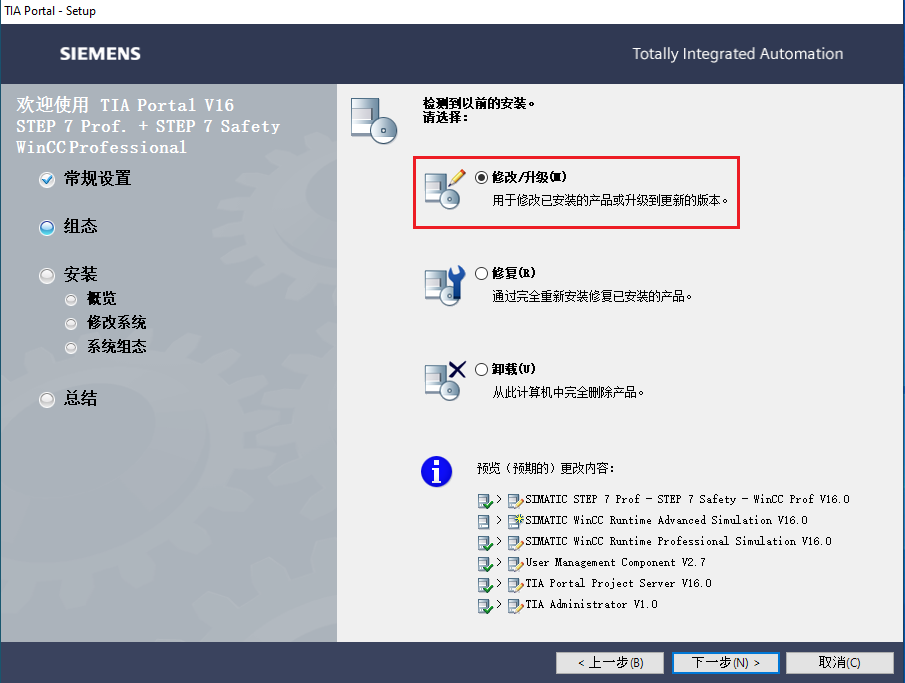

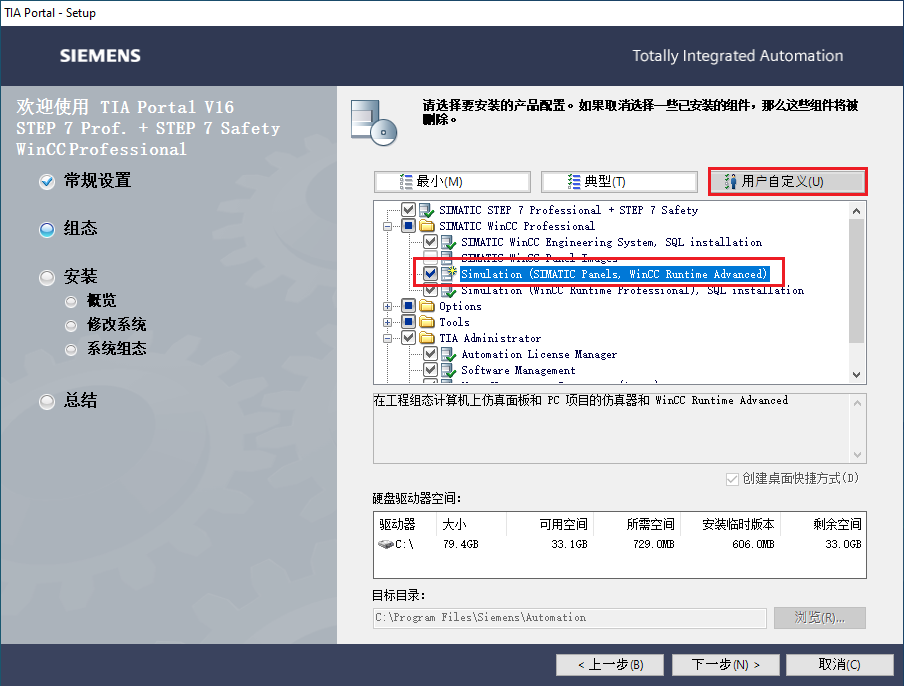

    解决方法:重新打开TIA Portal WinCC安装包,选择“修改/升级”补充安装Simulation(SIMATIC Panels,WinCC Runtime Advanced)选项。

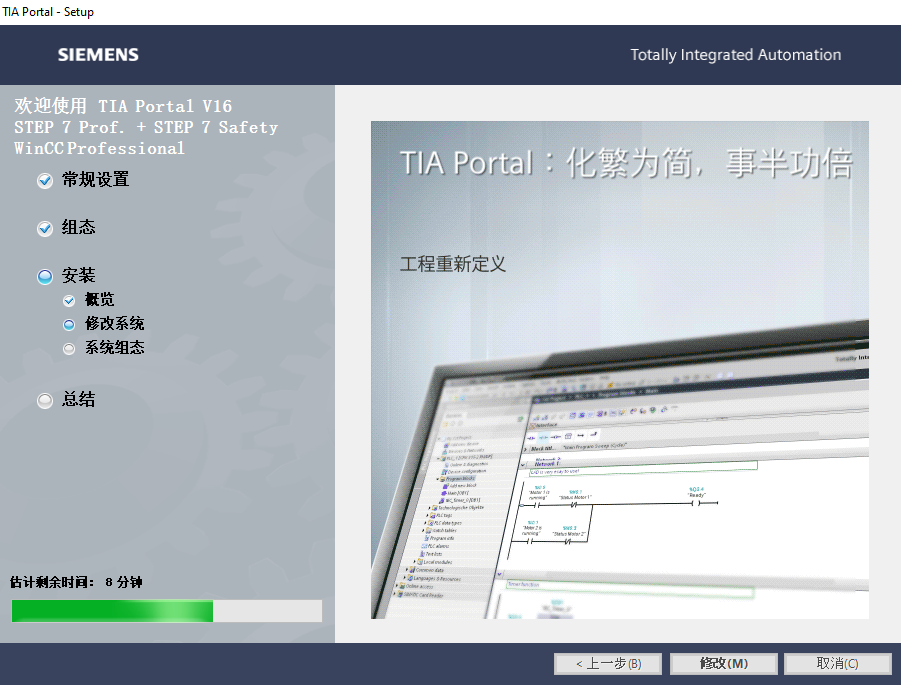

    修改完成后,重启计算机后就可以正常仿真项目。
