文档内容:Protal WinCC Professional (专业版) V16 图形列表组态

以下文档将介绍在Portal WinCC Professional V16 项目中，通过图形列表将特定图形分配给变量值，并在运行系统中的图形 IO 域中输出。

例如,添加图形列表"Graphic_list_1”，4个值分别对应了不同的箭头图片，通过将“图形 I/O 域1”根据关联变量“listt”的值，显示对应的箭头图形。

1.项目树下双击“文本和图形列表”-->选择“图形列表”选项卡-->添加图形列表"Graphic_list_1”-->添加图形列表条目。

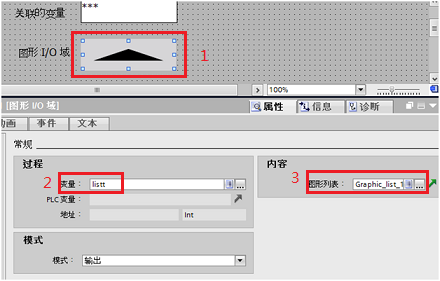

2、画面中添加“图形I/O 域1”-->关联图形列表"Graphic_list_1”-->关联变量“listt”

3、项目运行后根据变量“listt”值切换，图形 I/O域显示不同的箭头符号。
