WinCC7.4SP1变量显示/控制S7-1200/1500通信状态

WinCC V7.4SP1中针对S7-1200 或 S7-1500通信,可以创建状态变量和控制变量,用来显示和控制S7-1200 或 S7-1500 PLC的通信。

首先WinCC V7.4SP1与S7-1200/1500 PLC建立通信连接。

详细组态步骤请参考以下视频:

WinCC V7.3与S7-1200/1500的通信方法(视频)

打开变量管理器,在与S7-1200 或 S7-1500通信连接下面,创建2个变量:

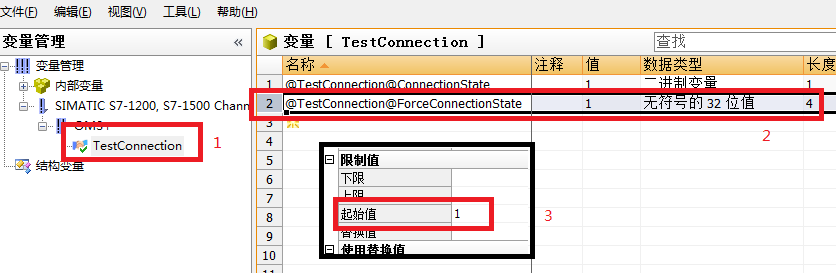

变量:@<连接名称>@<ForceConnectionState

数据类型:无符号的32位值

数值含义:

“1”:已建立连接。此变量起始值建议设置为1。

“0”:连接被终止。

此变量用于控制PLC通信连接,例如可以组态在按钮事件中用于建立/断开通信连接。

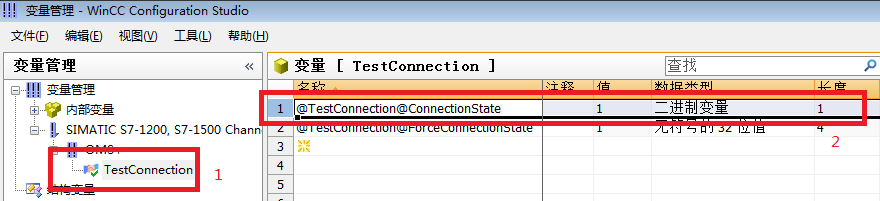

变量:@<连接名称>@ConnectionState,用于显示当前通信连接的状态。

数据类型:二进制变量

数值含义:

“1”:连接准备就绪。

“0”:连接被终止。

此变量用于显示PLC通信连接状态,例如可以组态于指示灯背景色,显示通信连接状态。

为2个变量分配的PLC数据地址,一定不要被其它程序所使用。

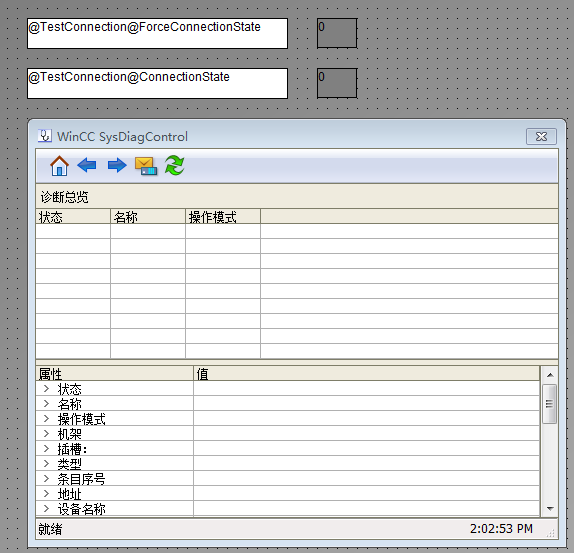

在画面中添加I/O域并关联以上2个变量,并且添加系统诊断视图用于诊断通信连接。

系统诊断视图的用法,请参考以下文档:

WinCC7.4SP1使用系统诊断控件对S7-1200/1500进行系统诊断

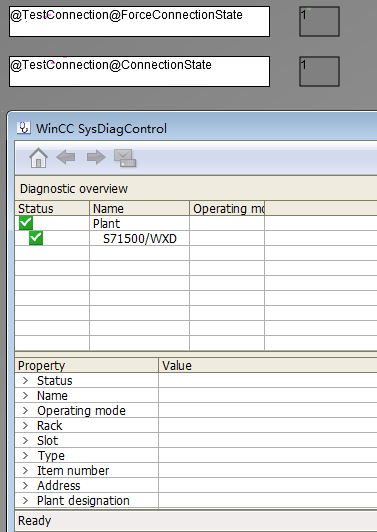

项目激活运行后,可以看到通信已建立,2个变量值都为1。

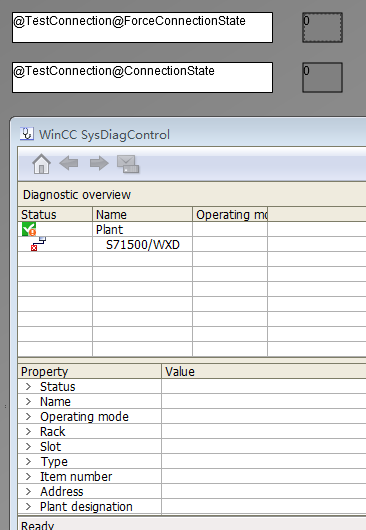

给控制变量赋值为0后,可以看到通信断开,显示变量值也变为0。
