本文介绍了如何在WinCC中使用BSEND/BRCV类型的原始数据类型，来实现与S7-300/400 PLC的大数据量交换。
WinCC 支持Rawdata（原始数据）类型的变量，可以实现和PLC的批量数据交换。其中Send/Receive类型的Rawdata变量因其受PDU尺寸的限制（240/480字节），故最大尺寸为208/448 字节，能够实现中小规模的批量数据交换。
但对于大批量的数据交换可以考虑使用AR_SEND和BSEND/BRCV功能。两者都需要PLC端调用功能块，主动将最大16K字节的数据发到WinCC的Rawdata变量。
AR_SEND(SFB37)只适用于S7-400 系列PLC，S7-300PLC不支持。
关于此内容请参见文档：
而对于BSEND/BRCV 功能，PLC端需要调用BSEND/BRCV功能块（SFB12/13，FB12/13）将数据发送给WinCC的Rawdata变量。使用 S7-300PLC也可以实现（需要CP模板或集成的PN口等硬件支持）。但WinCC无法直接在画面中使用该变量，需要用脚本处理字节数组的方式来访问它。
本文以Step7 5.4 、WinCC V6.2和CPU315 -2 PN/DP 为例，利用以太网实现8K字节的批量数据交换。

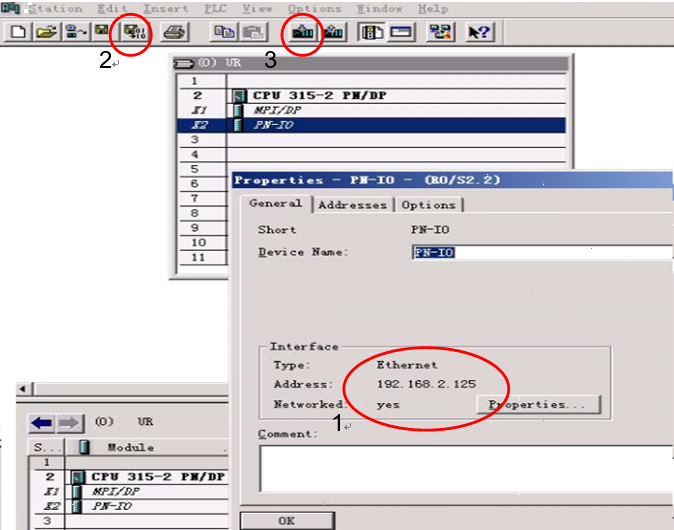

打开Simatic Manager, 新建项目插入一个S7-315 - 2 PN/DP 站，在硬件组态HW Config中设置PN口的IP地址：192.168.2.125 ，子网掩码：255.255.255.0。 并为其建立一个子网。
编译保存并下载该硬件组态。

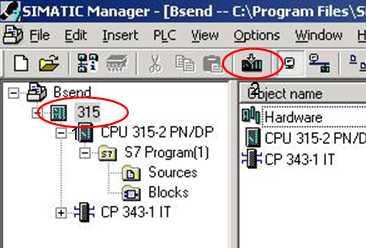

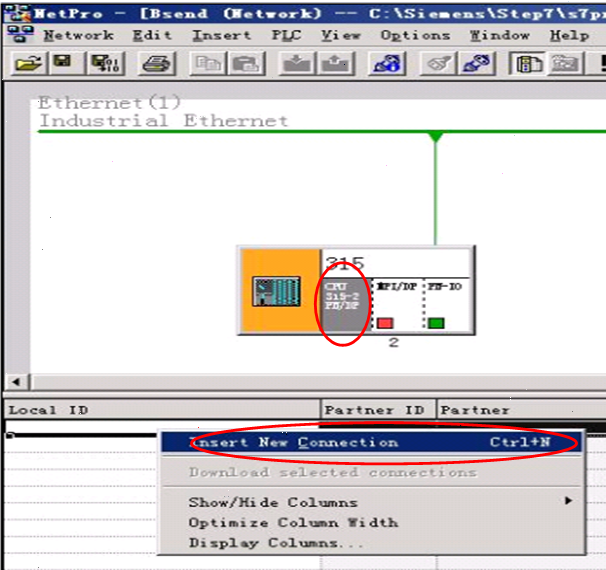

点击工具栏上的NetPro按钮或点击菜单“Option”->“Configure Network”，打开NetPro编辑器。 点击选中S7-300站中的CPU315-2PN/DP，然后右键单击下面列表的空白处，出现菜单，如下图所示：

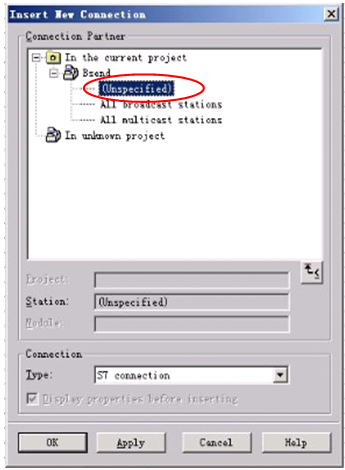

在点击菜单第一项“Insert New Connection”, 在弹出的对话框中点选 “（Unspecified）”

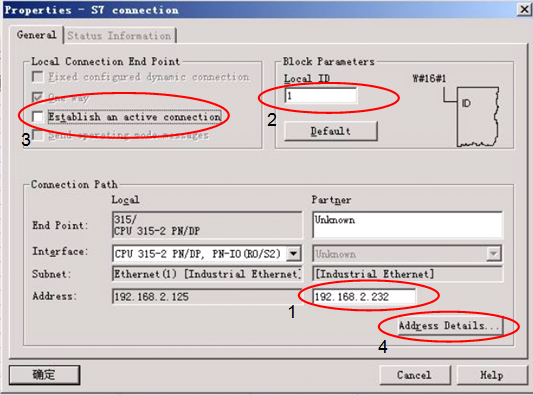

点击 “OK”确认输入，然后弹出下面的对话框：
请按上图所示设置，其中
1：此处IP为WinCC站的IP地址；
2：Local ID 在Step7的BSEND/BRCV中会用到；
3：不要选择此选项；

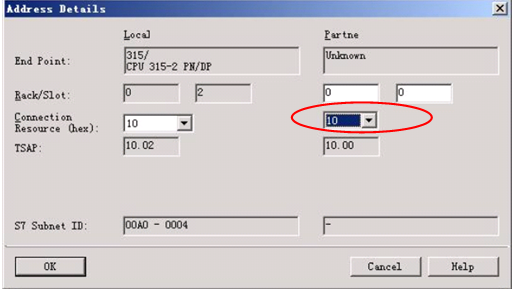

4：完后点击按钮“Address Details… ”， 在弹出的对话框中的Partner 列中选择连接资源 10，如下图所示：该参数会在WinCC的连接中使用：
完后点击 “OK”，一次关闭各对话框。保存编译NetPro，确认编译正确，然后点选该S7-300站后将该组态信息下载到PLC。

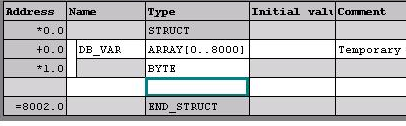

建立共享数据块DB1作为发送到WinCC的数据区（或用来接收WinCC的数据），在其中定义一个含有8000个字节元素的数组：

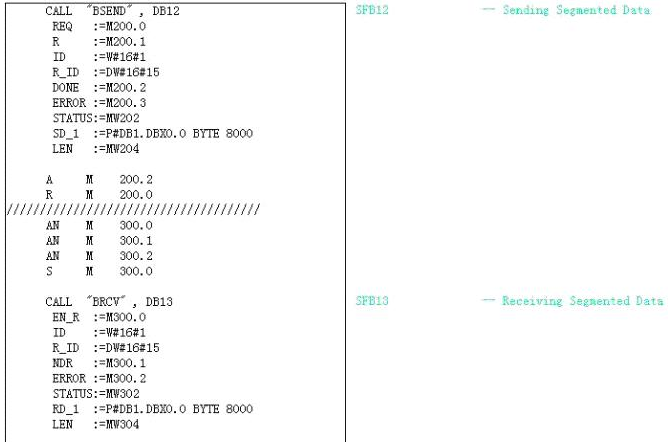

打开OB1，在语句表状态下输入“CALL SFB12, DB12”回车, 这样会自动将 SFB12 /BSEND函数和其背景数据块自动生成，同样调用“CALL SFB13, DB13”，具体示例程序如下：
注意：函数BSEND/BRCV中的参数 ID 就是NetPro中的 Local ID； R_ID要和WinCC中的设置一致。对于BSEND：SD_1为发送区始地地址和发送区最大长度；LEN: 为要发送数据的长度（字节）（本例中请先给MW204赋值：8000 ）
对于BRCV：RD_1为接收区起始地址和接收区最大长度；LEN: 为接收到数据的长度（字节）。
编译保存OB1。
关于函数的详细说明请参见Step7的帮助文档。

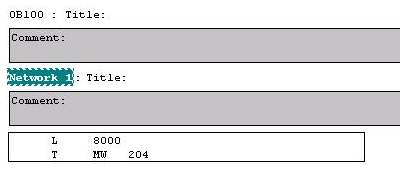

在OB100中给 BSEND的LEN参数MW204 赋初值 8000:
保存编译OB100。
完后将整个站下载到PLC。
选中CPU，下载整个站。
设置WinCC站的IP地址：在计算机“控制面板”“网络连接”中设置网卡的IP地址为：192.168.2.232，与NetPro 中的设置一致，子网掩码：255.255.255.0。可以用Ping 命令，确认网络是否连通。
注意：WinCC的IP地址必须和NetPro中所设置的IP一致。

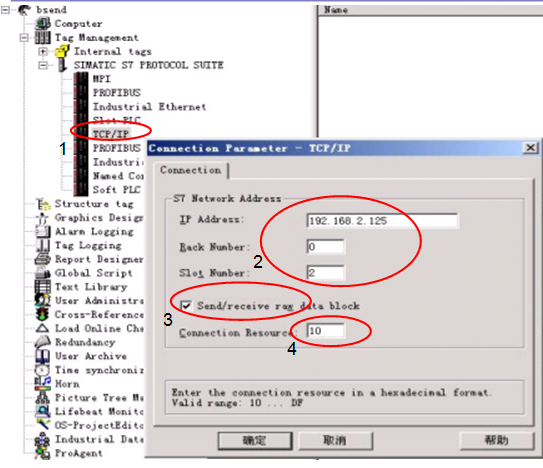

打开WinCC新建项目。在变量管理器中添加通道“Simatic S7 Protocol Suite”，然后右键单击 “TCP/IP”，添加“新驱动程序连接”，参照下图设置：
图中 ：
3：选择发送接收原始数据块
4：此处 连接资源与 BSEND/BRCV中的R_ID参数要一致。

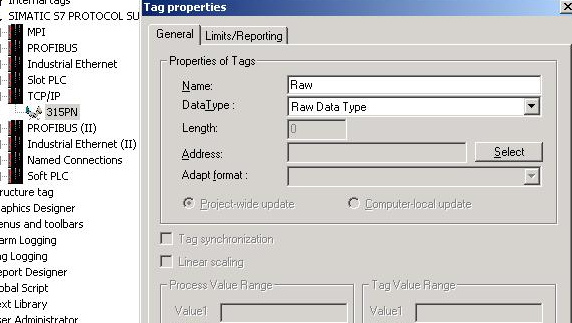

添加Rawdata类型的变量“Raw”：

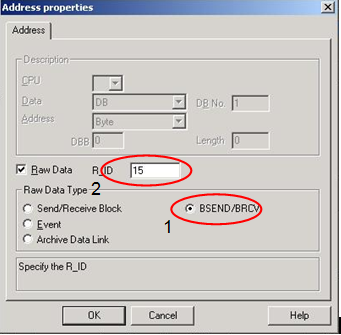

设置变量地址：选择类型为“BSEND/BRCV”；设置R_ID为 15，务必与BSEND/BRCV功能块中的参数R_ID一致。

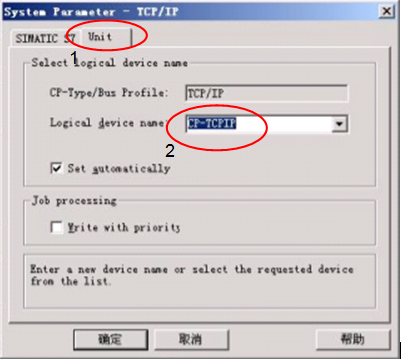

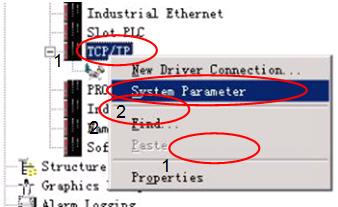

设置WinCC逻辑设备名：右键单击TCP/IP，点击系统参数项
在弹出式对话框的第二页中，下拉菜单中选择或直接输入“CP-TCPIP”
确定，退出WinCC，并重新启动WinCC。

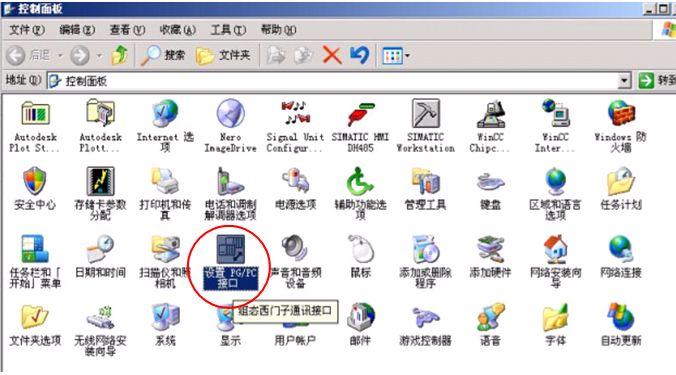

接下来，需要在操作系统的控制面板中设置“Set PG/PC interface”中的访问节点 “CP-TCPIP”：

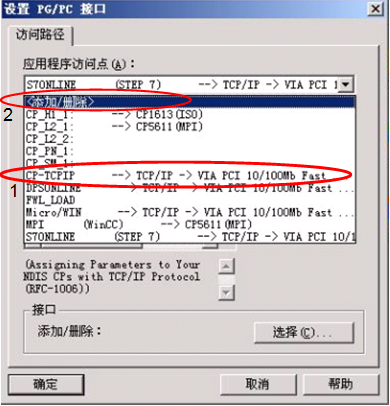

双击“设置PG/PC接口”，弹出对话框，在下拉菜单中选择“CP-TCPIP” 项（如下图所示的 1）。如果没有该项，选择“<添加/删除>”（如下图所示的 2），添加一个 “CP-TCPIP” 访问节点。然后将该访问节点指向实际的物理网卡（如下图所示的 1）。
至此，通讯设置完成。
在WinCC编写脚本读写PLC的DB块。

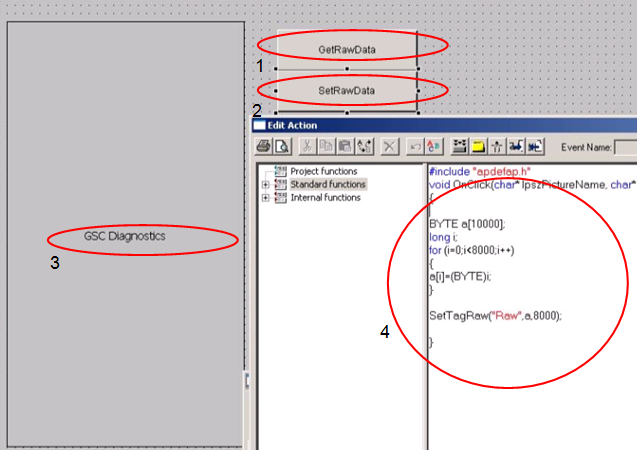

打开WinCC 图形编辑器，在画面上放置两个按钮和一个诊断对话框，
一个按钮用来向PLC写入8000个BYTE的数据（下图中的2）；
一个按钮用来从PLC读取8000个BYTE的数据（下图中的1）。
诊断对话框（下图中的3）是一个“应用程序窗口”，用来显示PLC数据。在对象选项板的智能对象中可以找到它，将其放置到画面上时选择其模式为“Globle Script”和“GSC Diagnostics”，注意该对象的名称应改为英文字母，如“aaa”等，如是中文对象名时，无法显示诊断内容。
图中4是点击“SetRawData”按钮时触发的一次性写入PLC 8000 字节数据的示例脚本。

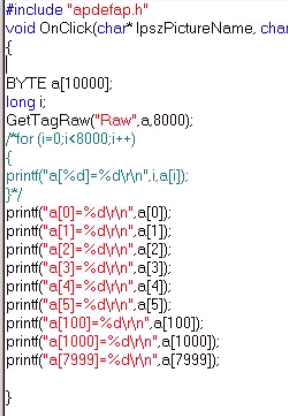

下面的脚本为点击“GetRawData”按钮时触发的一次读取8000字节数据的示例脚本。
激活 WinCC运行系统。
可以通过WinCC通道诊断确定连接建立。

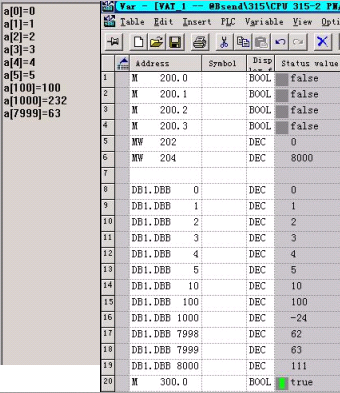

下图为WinCC运行画面中点击按钮“GetRawData”后，诊断窗口中显示的部分RawData数据：
注意：读取数据前，先将M200.0(REQ)置1，让PLC 调用BSEND将数据发送到WinCC的缓冲区中，否则缓冲区中可能没有数据，显示为0； 或数据没有更新，为上一次的值。
写入操作：在WinCC运行画面中点击按钮SetRawData，数组a[8000]将被写入到PLC，注意因为M300.0 空闲时一直为1，即BRCV的EN_R处于使能状态，故可以随时接收WinCC的写入数据。
