1 PCS 7 操作员站体系结构
在PCS 7 系统中，操作员站（OS）系统有两种结构——单站和客户机/服务器。
单站结构通常用于规模较小的系统，可以有一台或者多台单站组成。各个单站分别独立运行，各自完成从AS采集数据，归档和报警的功能，单站同时还是操作员进行操作的人机界面。
图1单站结构。在系统结构中，至少存在一个工程师站（ES）用于项目组态。网络结构分为两层，分别是终端总线（Terminal Bus）和系统总线（System Bus）。系统总线用于PC和控制器（AS）之间的通讯，例如，服务器和控制器之间的通讯以及ES和控制器之间的通讯；终端总线用于PC之间的通讯，例如，客户机和服务器之间的通讯以及工程师站和OS之间的通讯。

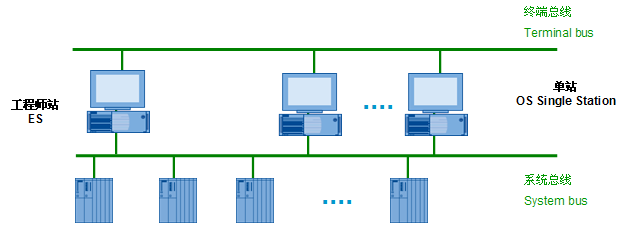

图 1 单站结构
2 OS单站组态
2.1 创建一个新项目
打开SIMATIC Manager，通过菜单Fileà’New Project’ Wizard…创建一个新项目。在向导中选择OS类型为Single Station System。如图2所示。
图 2 使用新建项目向导创建OS单站
使用向导创建的项目是一个多项目（Multi project），其中包含一个单项目和一个项目库。单项目中包含一个AS站和一个OS单站。完成后的结构如图3所示。
图 3 使用向导创建的项目结构
2.2 修改 ES站名和计算机名
单站结构通常用于规模较小的项目。因此ES站常常也作为单站运行。
修改向导创建的OS单站的名称为ES的PC Station名称（大小写敏感），默认情况下PC Station与计算机名称同名。本例中为ESV81SP1ASIA。
打开Station Configuration Editor可以看到本机的PC Station名称，如图4所示。
图 4 Station Configuration Editor
在SIMATIC Manager中选中ES站，点击右键àObject Properties…。在弹出的对话框中设置计算机名称。默认情况下PC Station名称与计算机名同名，选中“Computer name identical to PC station name”即可。如图5所示。

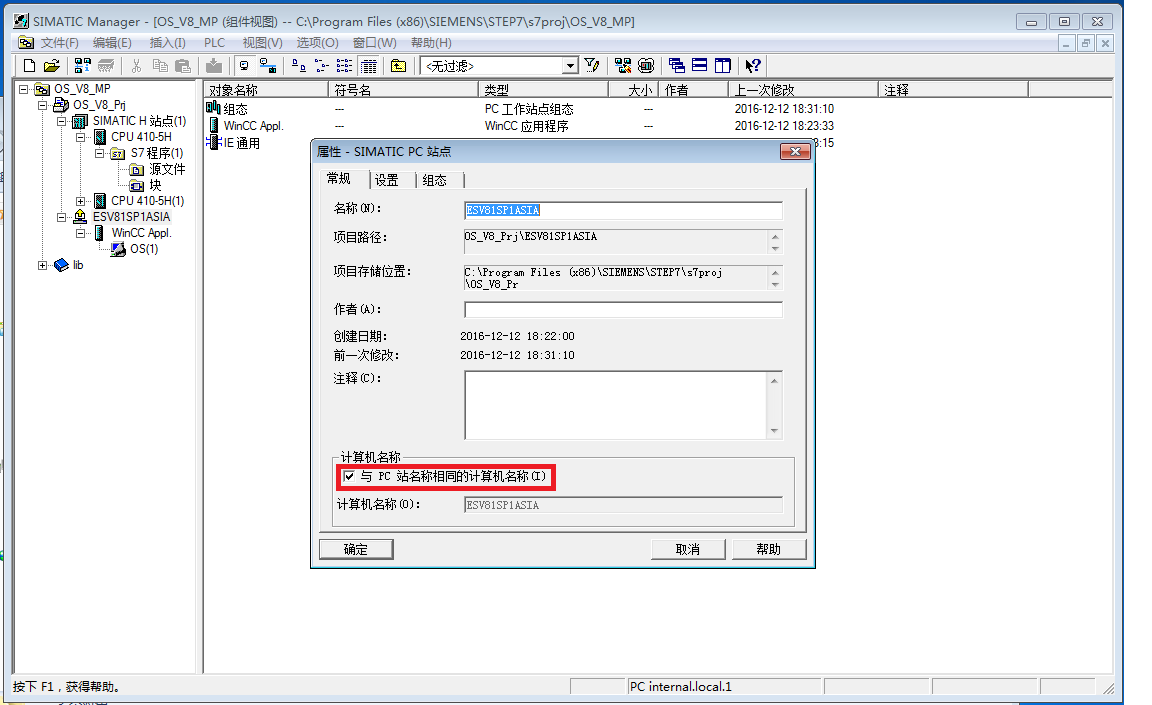

图5 设置计算机名
通过菜单OptionsàSet PG/PC Interface…设置通讯接口为PC Internal。这时可以看到项目中的ES站图标变为一个带有黄色箭头图标
。
2.3 ES站硬件组态
打开ES站硬件组态(HWConfig)，插入System Bus上的网卡（即与AS通讯的网卡），本例中为IE General。设置网卡地址等属性，新建一个以太网，并将网卡连接到网络上。如图6所示。

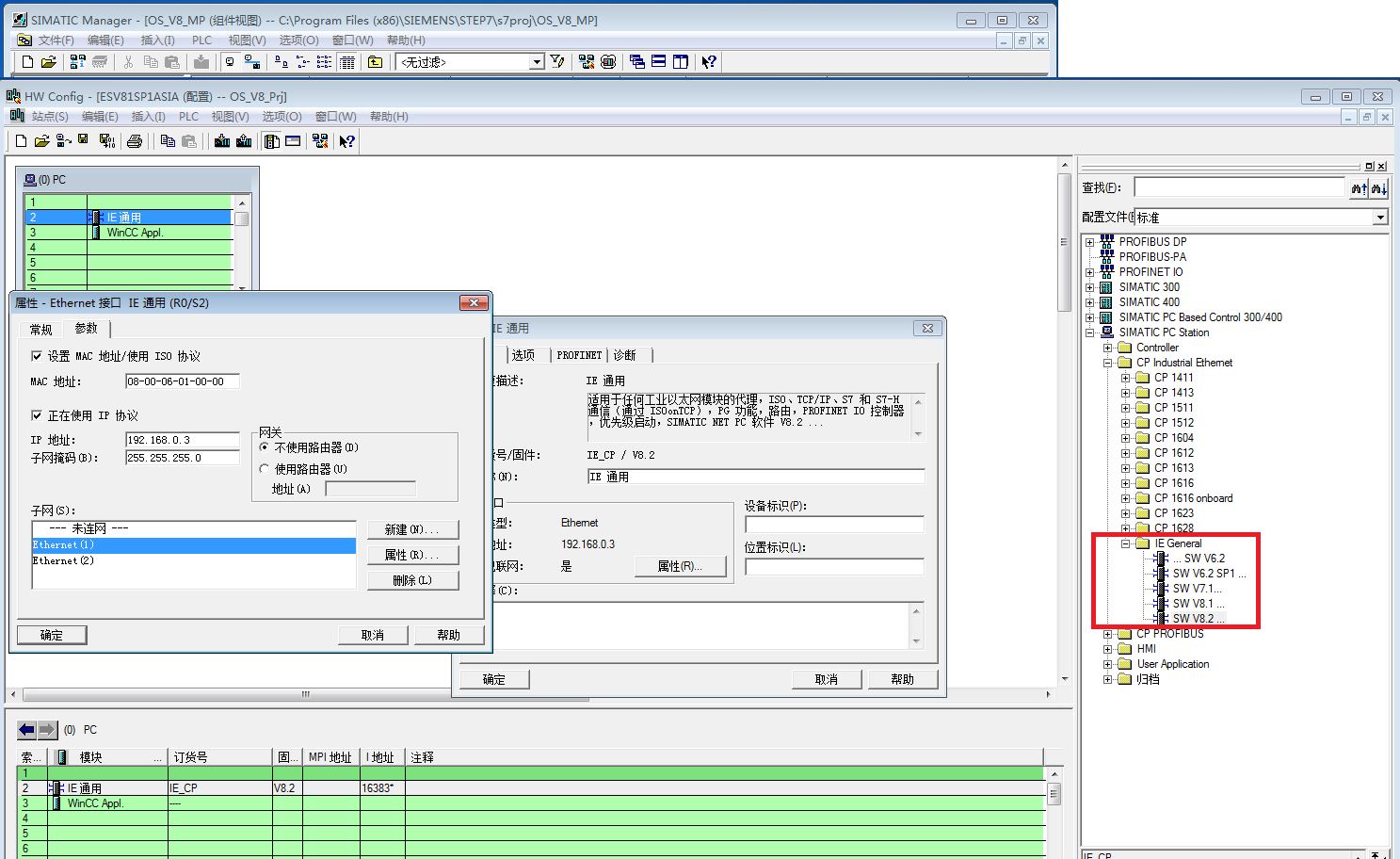

图 6 配置ES站硬件
配置完成后，通过按钮
编译保存。
2.4 配置Station
PC站的硬件组态完成后，需要将配置传送到相应的PC站才可以下载。在SIMATIC Manager中选中ES站，点击右键àPLCàConfigure…弹出图7所示的对话框。
需要注意，此处的配置是通过计算机名访问目标机器并传送到目标计算机上的。因此一定要按照图5的步骤设置PC站的计算机名。
图 7 配置PC站
点击Configure…按钮完成配置。打开Station Configuration Editor可以看到配置后PC Station的状态。如图8所示。
图 8 配置后的PC站
2.5 下载ES硬件配置
打开ES站硬件组态(HWConfig)，点击下载按钮
，将ES站硬件组态下载到PC Station中。打开Station Configuration
Editor可以看到下载后PC Station的状态。 如图9所示。
图 9 下载硬件配置后的PC站
2.6 创建多个单站的硬件组态
如果项目中有多个单站，大多数情况下，多个单站具有完全相同的功能和操作员界面。因此无需对多个单站的OS画面等进行重复的组态。只需在以一个单站为模板创建副本即可。本例中以ES单站项目为模板创建了一个副本，但是该单站的硬件配置和网络配置仍需单独组态。
在SIMATIC Manager中选中单项目，通过右键菜单Insert New ObjectàSIMATIC PC Station，插入一个新的PC站。重复2.2中的步骤，将PC站重命名为实际PC站的名称，并指定计算机名。例如本例中为OS1。
打开PC站的硬件组态（HWConfig），插入WinCC Application Ref以及System Bus上的网卡（即与AS通讯的网卡），本例中为CP1623。分配CP1623的地址，并连接到System Bus网络上。如图10所示。
图 10 配置其他单站的硬件
重复2.4和2.5中的步骤，配置OS1的PC站，并将OS1的硬件配置下载到PC站中。与ES站不同的是，OS1的配置和下载都要通过网络访问OS1的PC，因此要求OS1已经连接到网络中。
完成后在SIMATIC Manager中可以看到OS1下生成的OS Ref项目，如图11所示。

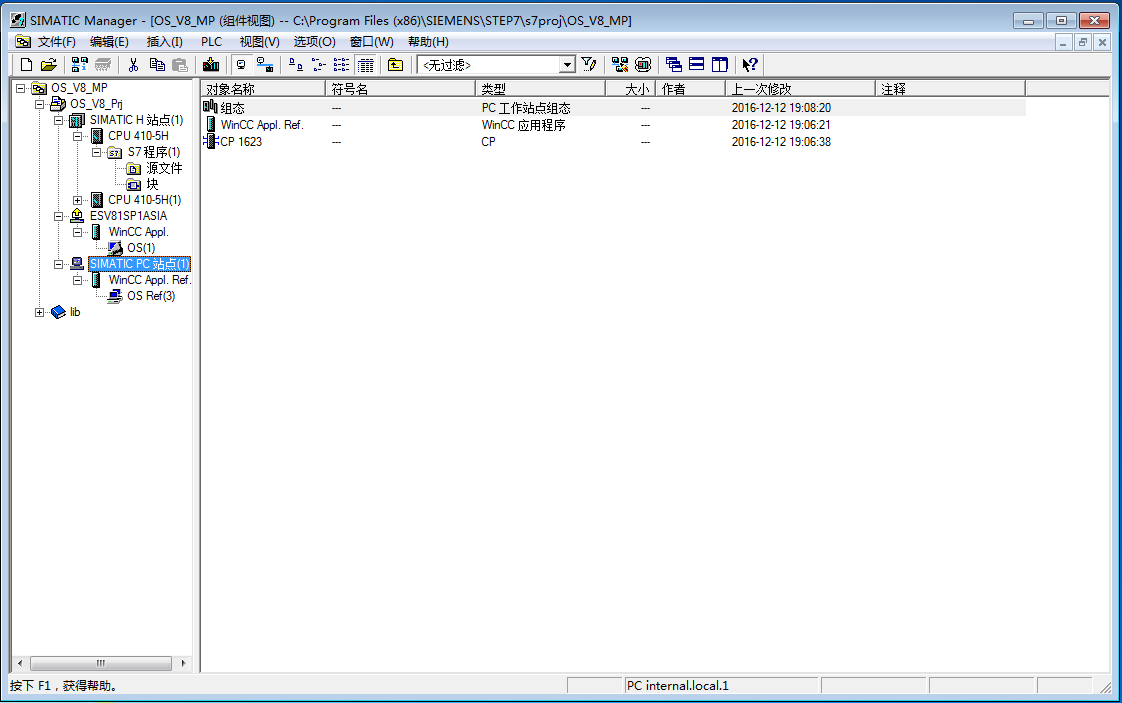

图 11 OS Ref项目
2.6 将单站的副本指定到模板
选中生成的OS Ref项目，点击右键àObject Properties…弹出属性设置对话框。在OS Basis下拉框中选择一个模板项目，本例中为ES站下的OS项目。在Path to the OS target computer中设置项目下载路径（在OS1机器上创建的一个共享文件夹，需要为该共享文件夹设置写权限）。如图12所示。

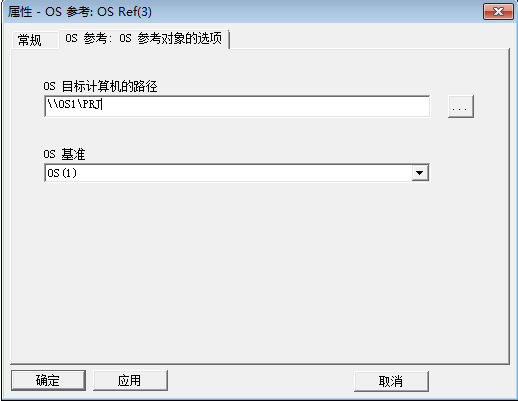

图 12 设置OS Ref项目的属性
完成后可以看到OS1下的项目名称自动更改为OS(1)_Ref(1)，已经成为ES单站下项目OS(1)的副本。如图13所示。

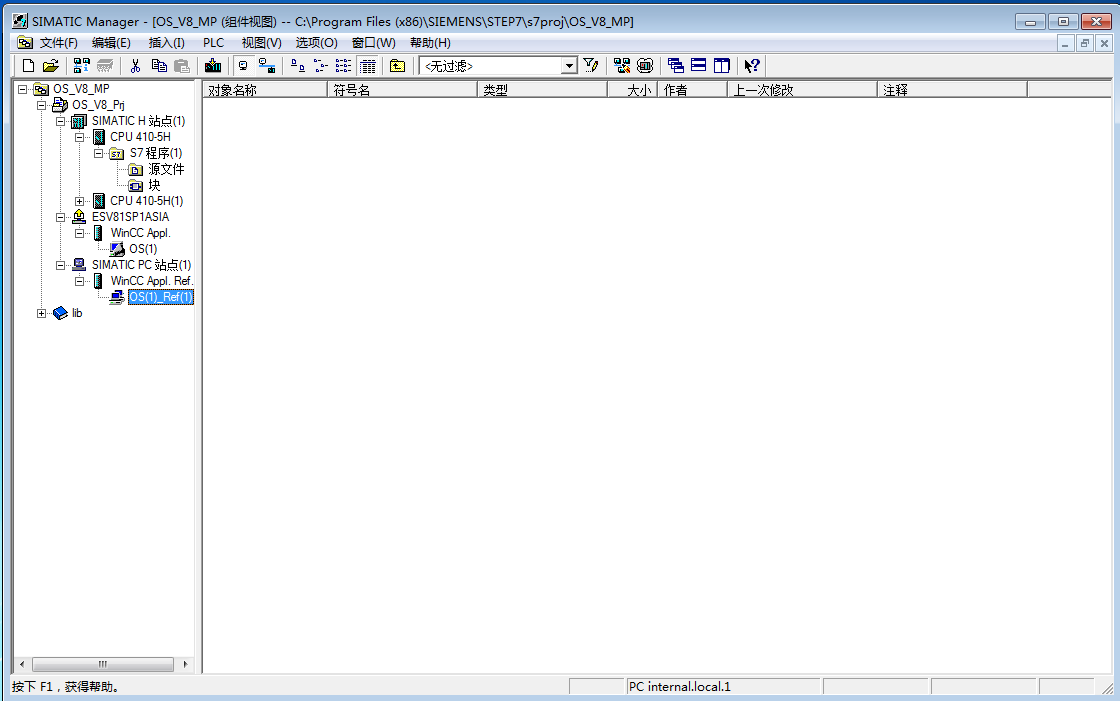

图 13 OS Ref已经成为模板的副本
2.7 AS站的硬件组态
打开向导创建的AS站的硬件组态（HWConfig），按照实际硬件进行配置，将以太网卡连接到System Bus网络上，如图14所示。
编译保存硬件组态。

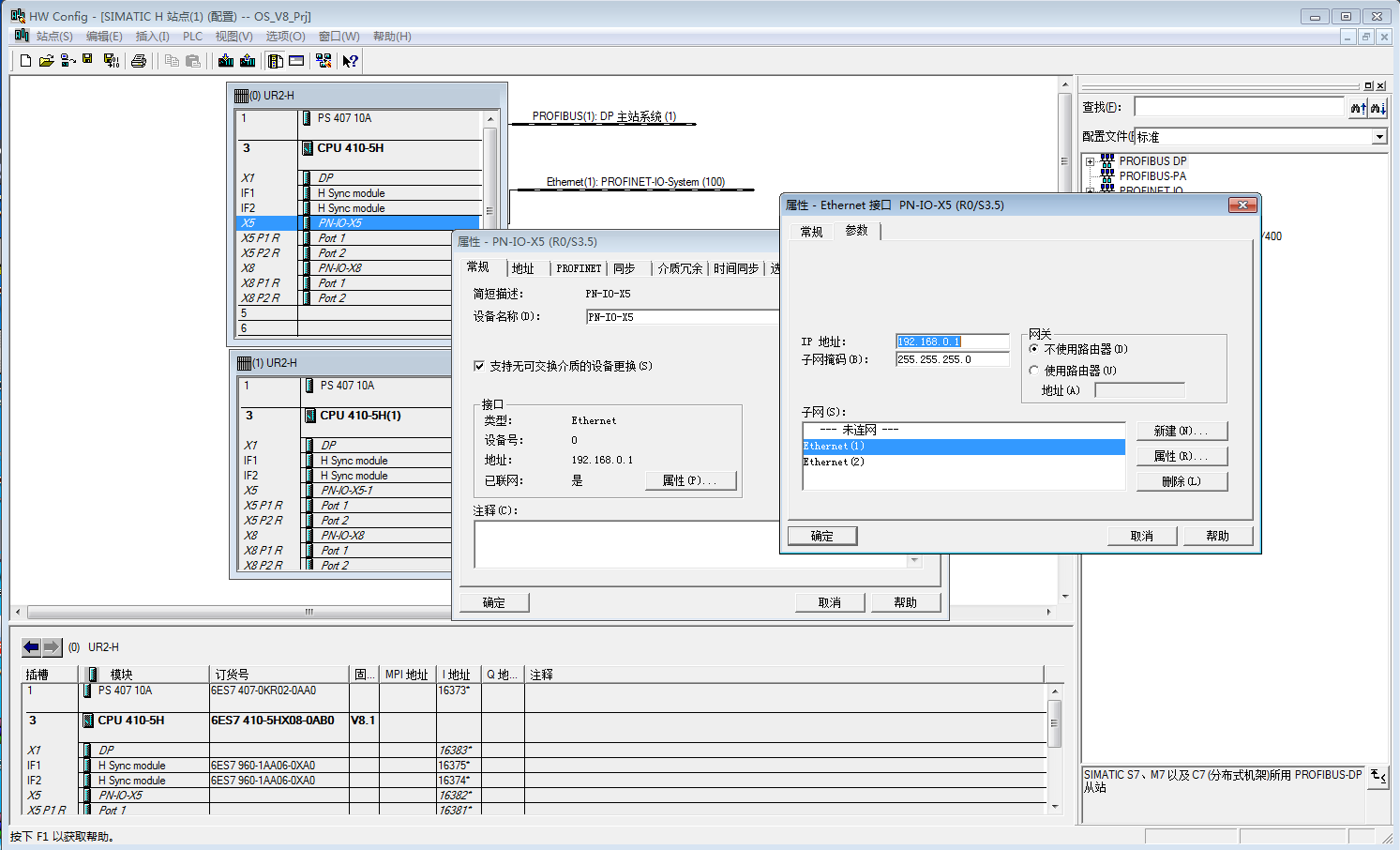

图14 AS硬件组态
2.8 组态网络连接
在SIMATIC Manager中，点击工具栏图标
进入网络组态界面NetPro。可以看到已经组态的PC站和AS站已经连接到同一个以太网。
选中AS站中的CPU，在下方的表格中点击右键àInsert New Connection建立AS到OS站的连接。连接对象分别选择WinCC Application和WinCC Application Ref，连接类型为S7 connection。如图15所示。
图15 NetPro中组态连接
点击按钮编译并保存组态。
分别选中AS和各OS站，点击下载按钮将组态下载到控制器和各OS站中。
注：在NetPro中下载的内容包括硬件组态和网络连接信息，在HW Config中下载仅包含硬件组态信息而不包含网络连接信息，因此网络连接必须通过NetPro下载。
2.9 OS项目下载和运行
完成上述组态后，就可以分别组态AS程序和OS项目。OS项目只需在模板上组态，副本项目无需组态。本例中只需对ES站LKWXP701CN的OS项目进行组态即可。
组态完成后，将OS项目下载到目标计算机。对于ES的项目在本地运行，因此无需下载，只需要在本地打开运行即可。
对于非本机项目，例如本例中的OS1，在SIMATIC Manager中，选中OS1下的OS(1)_Ref(1)，点击下载按钮将项目下载到目标计算机上。如图16所示。
图16 下载OS项目
下载完成后在目标计算机上打开运行。
