PROFIBUS PA基础

PROFIBUS-PA 是一种用于分散式自控系统和现场设备之间的通讯系统。它以符合国际标准IEC61158PROFIBUS-DP 为基础,增加了 PA 行规以及相应的传输技术,使 PROFIBUS 能更好地满足各种过程控制的要求。PA总线的主要特性如下:

·         PA总线采用曼彻斯特编码,通过信号电缆进行总线供电,通讯速率为31.25kb/s

·         支持本安型仪表

·         PA在使用A型电缆时最大通讯长度为1900米,本安区域1000

·         每段最多可连接 32 个站

·         主干线的两端必须配置终端电阻

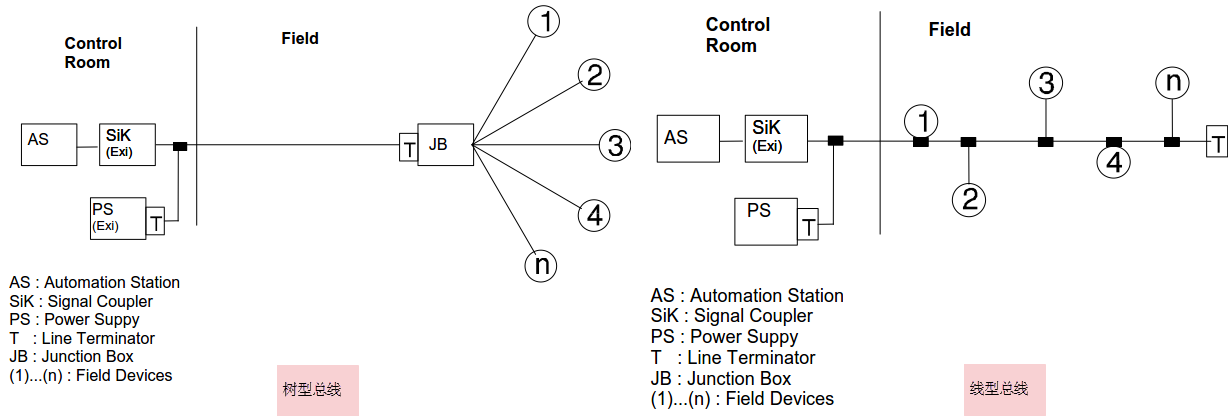

PA支持总线型拓扑和树形拓扑:

Description: Description: C:\Users\z002w3dr\AppData\Local\Temp\SNAGHTML6ff0e5.PNG

注意:图示中的T为终端电阻,总线型架构是需要在PA线路的端点增加终端电阻。PA线路的终端电阻和电容的串联,如截图所示:

Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFIBUS\PA_Basic\PA Basic\image\image002.png

PA电缆根据使用场合分为两种:

非防爆区域

防爆区域

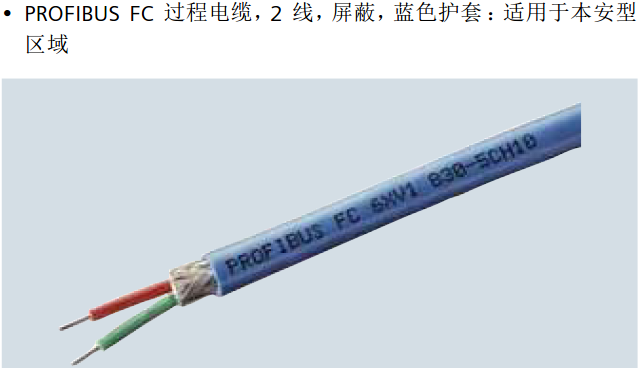

6XV1830-5FH10

6XV1830-5EH10

Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFIBUS\PA_Basic\PA Basic\image\image003.png

Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFIBUS\PA_Basic\PA Basic\image\image004.png

注意:不能使用DP线缆代替PA线缆,因为其特征阻值不一样。

可以通过DP/PA耦合器或者DP/PA LinkPA总线接入AS系统.

DP/PA耦合器(DP/PA Coupler)产品信息

PA耦合器根据现场使用情况分为防爆耦合器和非防爆耦合器,耦合器的订货号总览:

订货号

描述

产品状态

6ES7 157-0AC00-0XA0

用于非防爆区域

产品生命周期结束

6ES7 157-0AC80-0XA0

用于非防爆区域

产品停产

6ES7 157-0AC81-0XA0

用于非防爆区域

产品停产

6ES7 157-0AC82-0XA0

用于非防爆区域

产品取消

6ES7 157-0AC83-0XA0

用于非防爆区域

产品取消

6ES7 157-0AC85-0XA0

用于非防爆区域

交付放行

6ES7 157-0AD00-0XA0

用于防爆区域

产品生命周期结束

6ES7 157-0AD81-0XA0

用于防爆区域

产品停产

6ES7 157-0AD82-0XA0

用于防爆区域

交付放行

注:项目中应该采购“支付放行”状态的设备。

防爆耦合器与非防爆耦合器的参数比较:



DP/PA耦合器FDC 157-0
(
非防爆型)

DP/PA耦合器Ex[i]
(
防爆型)

订货号

6ES7 157-0AC85-0XA0

6ES7 157-0AD82-0XA0

连接的PA设备可应用的区域

Ex区域2

Ex区域2、区域1、区域0

连接PA设备的总电流消耗

≤ 1A    (Max. 50)
≤ 0.8A
(Max. 60)

≤ 110mA

使用的过程电缆

黑色

蓝色

PA总线长度

1900m

1000m

在一个DP/PA连接器上配置多个DP/PA耦合器*

可以

可以

配置PROFIBUS PA冗余

可以

不可以



DP/PA连接器(DP/PA Link

DP/PA LinkIM153-2接口模块(早期为IM157)和DP/PA耦合器的组合,但并没有打包订货号,需要自己选择部件进行组合。组合方式参考:

如何构建DP/PA link及如何组态DP/PA LinkDP/PA Coupler?

https://support.industry.siemens.com/cs/cn/zh/view/51678187

最新的DP/PA Link组件信息可以参考:

https://support.industry.siemens.com/cs/cn/zh/view/109475772/en
