西门子产品热插拔常见问题

哪些模板支持插拨？

1) S7-400 CPU、CP443-5、 CP443-1均不支持热插拨。

2) S7-400中央机架的I/O模板支持热插拨。

3) 配置了热插拨背板的ET200M从站的I/O模板支持热插拨。

需要注意接口模板IM153-2支持热插拨，只是说在冗余使用时，如果要更换其中一个接口模块，一定要先把它断电再拨下，否则可能会造成整个从站通讯异常。

如何实现ET200M 从站I/O模板的热插拨？

ET200M从站如果使用模板自带的U形连接器来连接，那么模板本身也是背板总线的一部分，当拨掉模板后会造成总线中断，IM153无法和I/O通讯。要实现热插拨，需要使用热插拨的背板，将它们拼接成背板总线，放在深槽导轨里，再在背板上插上I/O模板，这样I/O模板拨掉后背板总线不会中断，从而实现热插拨。具体可参考：

PLC系统中热插拔功能的应用与说明（更新版）

https://www.ad.siemens.com.cn/service/search/Default.aspx?kw=A0138

ET200M从站的热插拨选型?

要实现热插拨，需要配置深槽导轨和热插拨背板。

1）热插拨的导轨

在选择导轨时要根据机柜的宽度和模块的数量来选择，推荐如下的选择：

· 482 mm 长 6ES7 195-1GA00-0XA0 插8个标准模块

· 530 mm 长 6ES7 195-1GF30-0XA0 插10个标准模块

· 630 mm 长 6ES7 195-1GG30-0XA0 插12个标准模板

2）热插拨的I/O模块背板

常用的热插拨I/O背板主要是下面两个型号：

· 6ES7 195-7HB00-0AB0 ， 80mm宽，可以插两个40mm 标准模板

· 6ES7 195-7HC00-0AB0 ， 80mm宽，可以插一个80mm 标准模板，如：FM350-2。

3）热插拨的IM接口模块背板

目前主流的IM153背板包括如下的型号：

· 配合单CPU使用，非冗余接口模块：6ES7 195-7HA00-0AB0

· 配合H CPU使用，冗余接口模块：6ES7 195-7HD10-0AB0

从STEP 7能否知道对应从站需要的背板？

可以在硬件组态里，打开从站的属性对话框，从“Operating Parameters”标签页里可以看到对应的热插拨背板，参考下图：

$Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\Special_Function\Hot_swap\image\image001.png$

I/O模板热插拨的步骤？

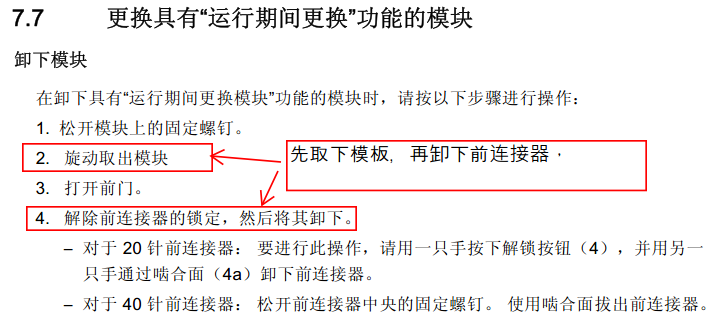

在插拨I/O模板时，注意要先拆下模板再去掉前连接器，装上模板时要先安装前连接器再插上模板，详细步骤请参考ET200M操作指南，

https://support.industry.siemens.com/cs/cn/zh/view/1142798

SIMATIC 分布式 I/O 设备 ET 200M（第7章第7小节）

$Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\Special_Function\Hot_swap\image\image002.png$

$Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\Special_Function\Hot_swap\image\image003.png$

早期的接口模块停产，在更换为新的接口模块时是否同时更换背板？

在更换接口模块时，需要注意ET200M的接口模块和背板之间的兼容性，而且注意冗余的接口模块的定货号和固件版本都要一致，请参考：

v ET200M订货号与兼容性
