CP342-5与S7-200的DP主从通信（TIA）
CP342-5 是S7-300系列的PROFIBUS通讯模块，带有PROFIBUS接口，可以组态为PROFIBUS-DP 主站或从站，但不能同时作主站和从站，而且只能在S7-300的中央机架上使用，不能放在分布式从站上使用。使用CP342-5 作为DP 主站或从站时，其对应的通讯I/O区域为虚拟通讯区域，而不是CPU的I/O地址区域，无论做DP 主站或DP从站都需要调用DP_SEND 和DP_RECV，下面以例子来介绍CP342-5 作为主站的使用方法。
硬件和软件需求
|
名称 |
数量 |
订货号 |
|
电源模块 PS307 |
1 |
6ES7 307-1EA00-0AA0 |
|
CPU 315-2PN/DP |
1 |
6ES7 315-2EH14-0AB0 |
|
CP342-5 |
1 |
6GK7 342-5DA02-0XE0 |
|
CPU 226 CN |
1 |
6ES7 216-2BD23-0XB8 |
|
EM277 |
1 |
6ES7 277-0AA22-0XA0 |
|
DP电缆及接头 |
1根 |
|
|
TIA PORTAL V13 professional |
1 |
6ES7 822-1AA03-0YA5 |
表1-1 硬件订货信息
安装GSD文件

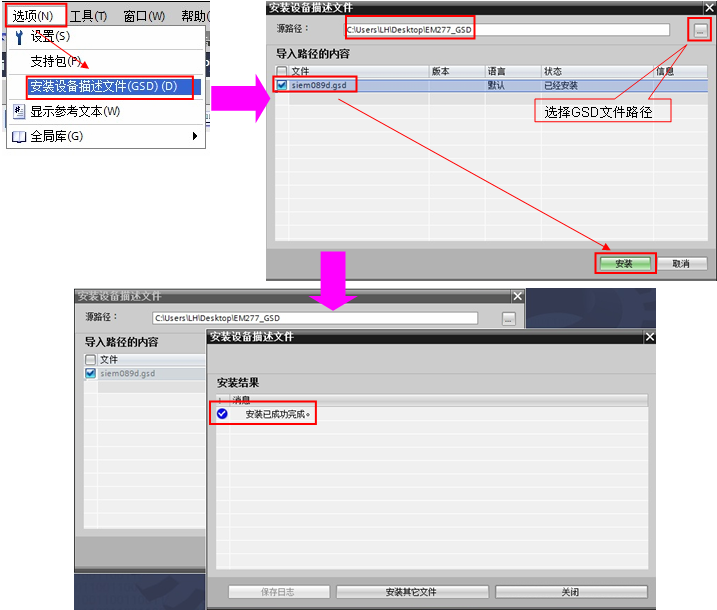

打开TIA Portal 软件，在菜单“选项”——>“安装设备描述文件”，找到下载的GSD文件，按照提示步骤安装即可。如图1-1所示：
图1-1 安装GSD文件
配置和编程

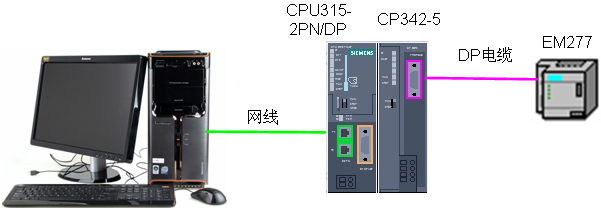

1) 硬件连接
如图1-2所示：
图1-2 系统的硬件结构
2) 配置DP主站

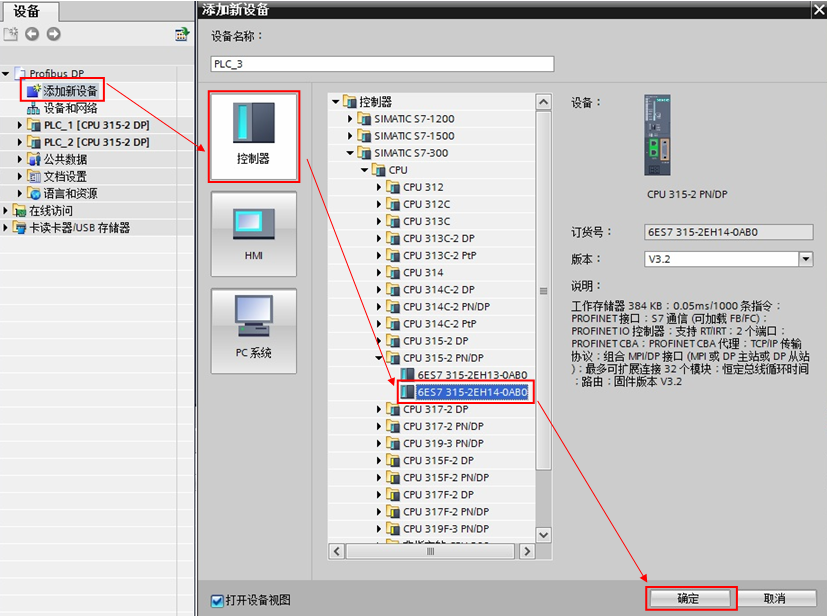

在TIA中打开已有的项目：Profibus DP，然后选择“添加新设备”——>“控制器”，选择正确的CPU型号，设备名称“PLC_3”为DP主站。如图1-3所示：
图1-3 添加新设备

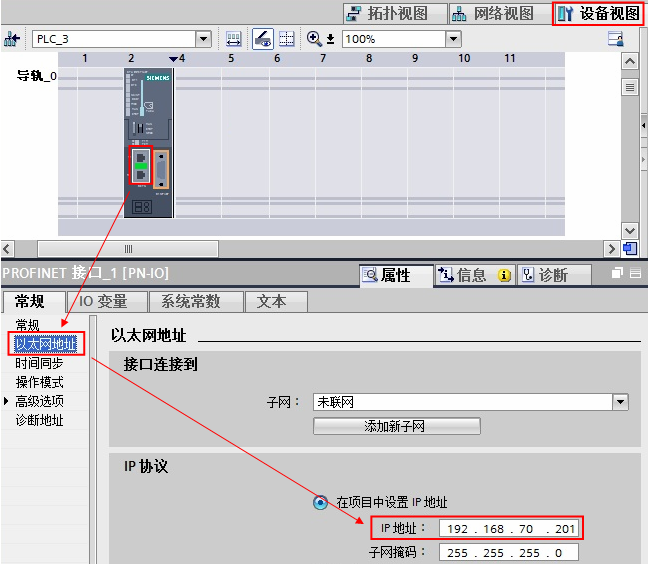

然后在“设备视图”中，选择CPU的PN接口，分配新的IP地址：192.168.70.201。如图1-4所示：
图1-4 添加新子网
接着，从硬件目录中插入CP342-5模块，选择CP卡的DP接口，点击“添加新子网”，自动生成DP总线子网“PROFIBUS_3”,地址为2，传输率为1.5Mbps。如图1-5所示：
图1-5 插入CP342-5

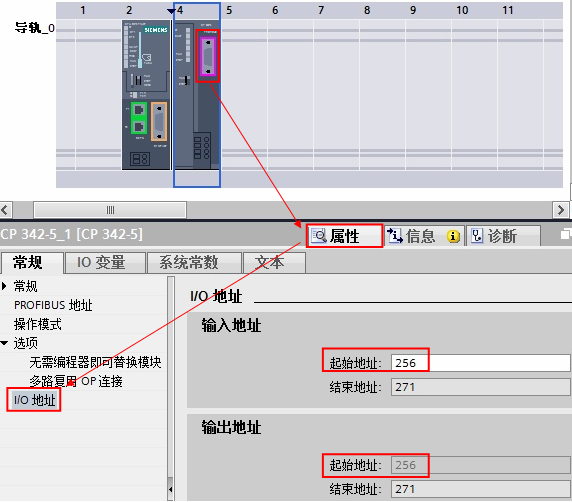

查看，并确认CP343-5的IO起始地址。如图1-6所示：
图1-6 CP343-5的IO起始地址
3) 配置DP从站

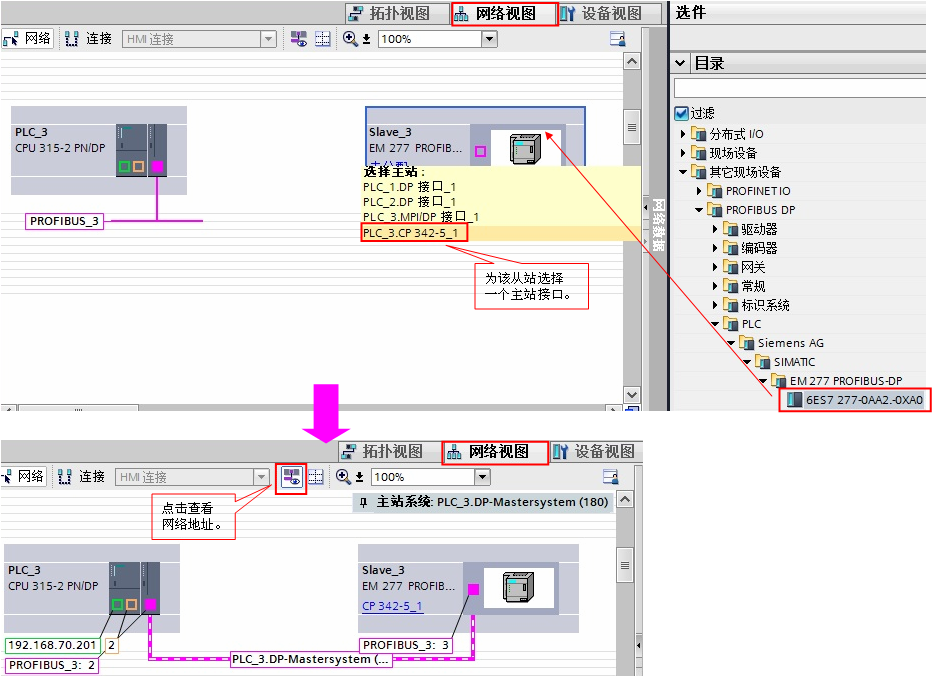

点击“网络视图”，插入EM277，并将从站分配给主站PLC_3.CP342-5。如图1-7所示：
图1-7 添加DP从站
鼠标双击EM277从站，切换到EM277站点的配置界面，本例中插入8个字输入和8个字输出的通信区，并设置S7-200的V存储区的偏移起始地址。如图1-8所示：
图1-8 配置EM277
4) 编程
本例中使用CP342-5作为DP主站，在图1-7中EM277配置的输入输出地址从0开始，是虚拟地址区，不占用CPU的I/O地址区，虚拟地址的输出区在主站上要调用指令DP_SEND与之一一对应，虚拟地址的输入区在主站上要调用DP_RECV与之一一对应（注意：如果输入输出地址从2开始，相应的DP_SEND和DP_RECV对应的地址区也要相应的偏移2字节）。组态完成后下载到CPU中，如果没有调用指令DP_SEND和DP_RECV，CP342-5的状态灯“BUSF“将闪烁。

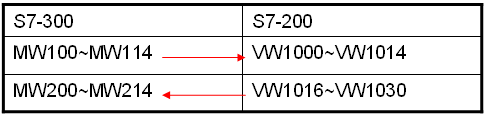

根据S7-200系统手册，关于EM277数据交换地址对应关系的说明，本例中通信地址关系如图1-9所示：
图1-9 通信地址关系
打开OB1，编程调用DP_SEND和DP_RECV指令，如图1-10所示：
图1-10 编程调用DP_SEND和DP_RECV
下载程序

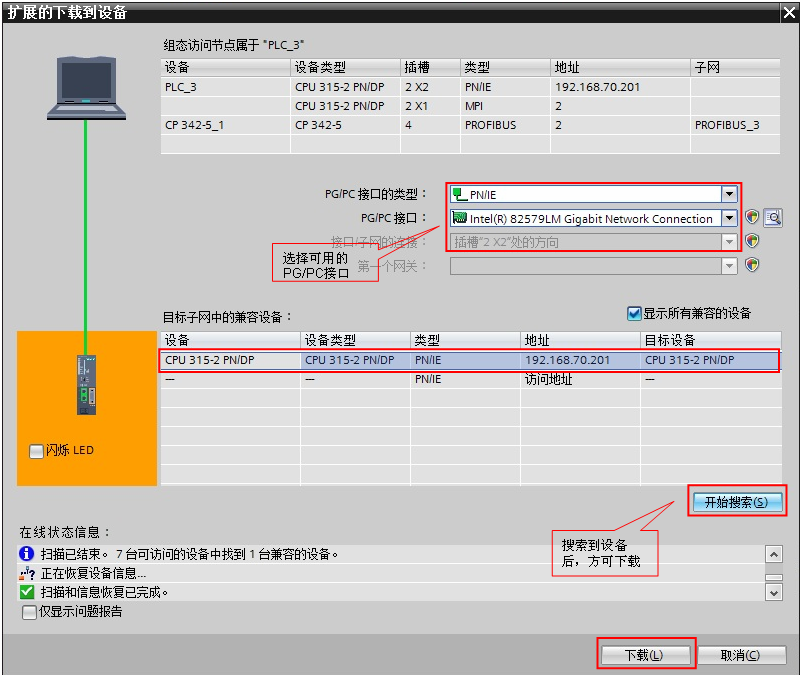

编译程序后，无错误即可下载到PLC中。如图1-11 所示：
图1-11 项目下载
通信测试
分别将S7-200和S7-300的项目转到在线后，打开监控表监控交换的数据。如图1-12 所示：
图1-12 通讯测试
