将其它现场总线设备集成到PROFINET系统

可以将以下三类设备集成入PROFINET IO系统:

§  Hart设备

§  PROFIBUS DP设备

§  PROFIBUS PA设备

PROFINET支持PDM功能(自SIMATIC PDM V8.1起)。

·         Hart设备:通过支持Hart功能的模拟量模块(如SM331-7TF01)集成

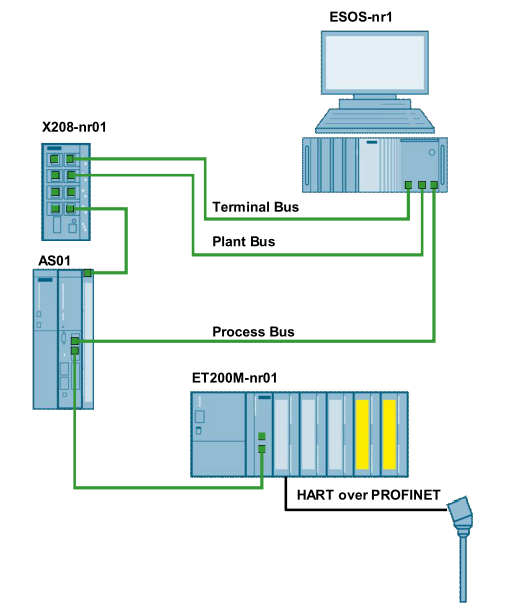

Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Thirdparty\image\image001.png

·         PROFIBUS DP设备:通过IE/PB Link做为网关,以GSD方式集成

·         PROFIBUS PA设备:通过IE/PB Link做为网关,再通过DP/PA Coupler(耦合器)转换为PA网络,以GSD方式集成

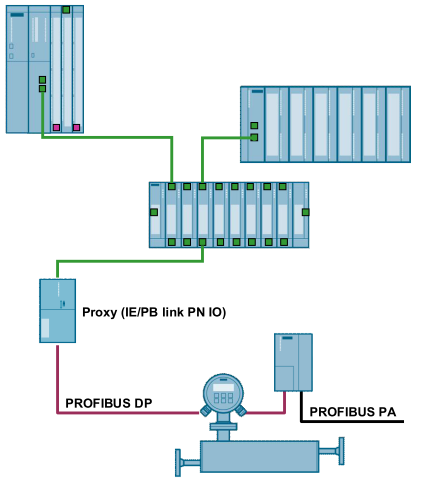

Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Thirdparty\image\image002.png

注意:

·         IE/PB link不支持系统冗余,因此DP设备和PA设备只能做为单边IO集成。

·         DP/PA link不能集成入PROFINET

详细信息请参考

SIMATIC PCS 7 with PROFINET – Typical Architectures and Engineering

https://support.industry.siemens.com/cs/cn/zh/view/72887082/en

PROFINET应用中如何集成PA仪表

http://www.ad.siemens.com.cn/download/docMessage.aspx?Id=4344

PROFINET应用中如何选择交换机

http://www.ad.siemens.com.cn/download/docMessage.aspx?Id=4343
