变频器需要的通冷风量



 (1) PM340模块型的冷却通风量需求，参看表1-7

订货号

6SL3210-

1SB11-0...
1SB12-3...
1SB14-0…
1SE11-3UA0
1SE11-7UA0
1SE12-2UA0
1SE13-1UA0
1SE14-1UA0

1SE16-0…
1SE17-7…
1SE21-0…

1SE21-8…
1SE22-5…
1SE23-2…

1SE23-8…
1SE24-5…
1SE27-5…

冷却空气需求

m3/s

0.005

0.009

0.038

0.022

订货号

6SL3210-

1SE26-0…
1SE31-0…

1SE31-1…
1SE31-5…

1SE31-8…



冷却空气需求

m3/s

0.039

0.094

0.117



表1-7 PM340模块型的冷却通风量需求



(2) PM340 装置型风冷式的通风量需求，参看表1-8


订货号

6SL3310-

1TE32-1AA3

1TE32-6AA3

1TE33-1AA3
1TE33-8AA3
1TE35-0AA3

冷却空气需求

m3/s

0.17

0.23

0.36

表1-8 PM340 装置型风冷式的通风量需求



(3) PM340装置型水冷式的冷却剂需求，参看表1-9


订货号

6SL3315-

1TE32-1AA3
1TE32-6AA3

1TE33-1AA3
1TE35-0AA3

70kPa压降下水的额定体积

dm3/min

9

12

集成热交换器的液体体积

dm3

0.52

0.88

表1-9 PM340装置型水冷式的冷却剂需求



(4) BLM书本型内部风冷的通风量需求，参看表1-10


订货号

6SL3130-

1TE22-0AA0

1TE24-0AA0

1TE31-0AA0

冷却空气需求

m3/s

0.016

0.031

0.05

表1-10 BLM书本型内部风冷的通风量需求


(5) SLM紧凑书本型的通风量需求，参看表1-11


订货号

6SL3430-

6TE21-6AA1

冷却空气需求

m3/s

0.016

表1-11 SLM紧凑书本型的通风量需求



(6)SLM书本型内部/外部风冷的通风量需求，参看表1-12

订货号

6SL3130-
6SL3131-

6AE15-0AB1
6AE15-0AA1
6AE21-0AB1
6AE21-0AA1

6TE21-6AA3

6TE23-6AA3

6TE25-5AA3

冷却空气需求

m3/s

0.008

0.016

0.031

0.044

表1-12 SLM书本型内部/外部风冷的通风量需求


(7) ALM书本型内部/外部风冷的通风量需求，参看表1-13


订货号

6SL3130-
6SL3131-

7TE21-6AA3

7TE23-6AA3

7TE25-5AA3

7TE28-0AA3
7TE31-2AA3

冷却空气需求

m3/s

0.016

0.031

0.044

0.144

表1-13 ALM书本型内部/外部风冷的通风量需求


(8) 紧凑书本型电机模块的通风量需求，参看表1-14


订货号

6SL3420-

1TE13-0AA1，2TE11-7AA1
1TE15-0AA1，2TE13-0AA1
1TE21-0AA1，2TE15-0AA1
1TE21-8AA1

冷却空气需求

m3/s

0.008

表1-14紧凑书本型电机模块的通风量需求


(9) 书本型电机模块的通风量需求，参看表1-15


订货号

6SL3120-
6SL3121-

1TE13-0AA3
/2TE13-0AA3
1TE15-0AA3
/2TE15-0AA3
1TE21-0AA3
/2TE21-0AA3
1TE21-8AA3
/2TE21-8AA3

1TE23-0AA3

1TE24-5AA3
1TE26-0AA3

1TE28-5AA3

1TE32-0AA4

冷却空气需求

m3/s

0.008

0.016

0.031

0.044

0.144

表1-15书本型电机模块的通风量需求

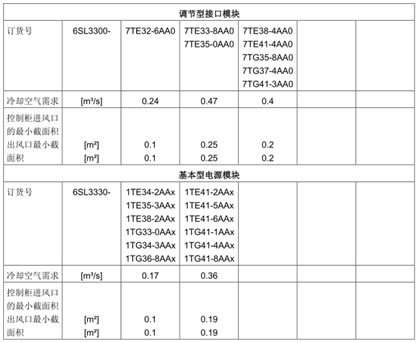

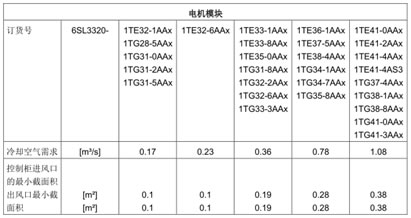

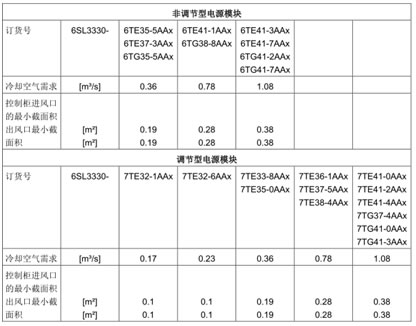

(10) 装置型模块的通风量需求，参看表1-16
