说　　明

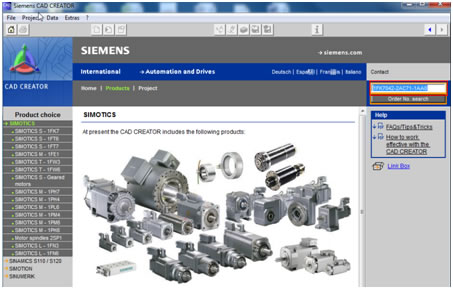

打开CAD CREATOR软件，可以直接在右边的红框中输入电机的订货号，点击＂Order No.search＂按钮，可直接搜寻到该电机的CAD图形数据。

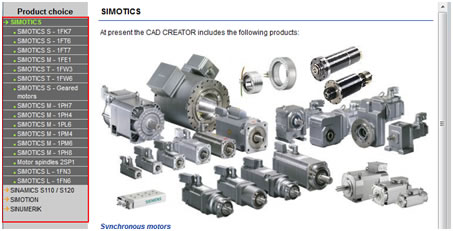

如果需要进行简单的驱动器及电机的选型，可以从左边红框里选出想要的组件。

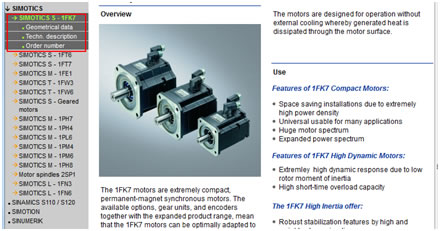

以1FK7电机为例进行说明：

• Geometrical data：根据电机的尺寸筛选电机
• Techn. description：根据电机的技术数据筛选电机
• Order number：根据电机的订货号筛选电机

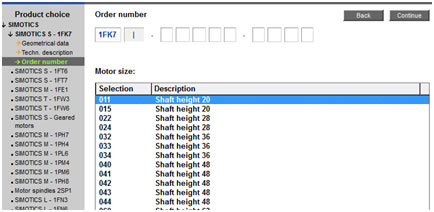

选择电机的轴高：

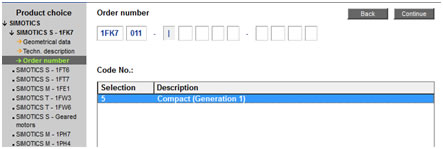

选择电机的类型：

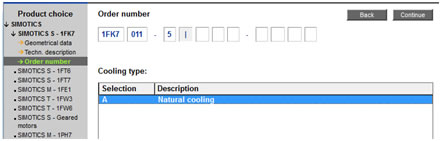

选择电机的冷却方式：

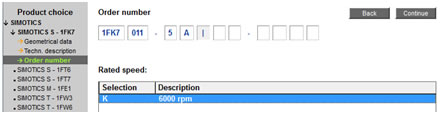

选择电机的额定转速：

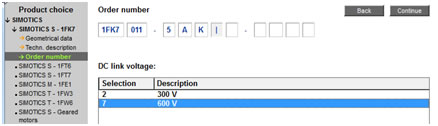

选择电机的直流母线电压：

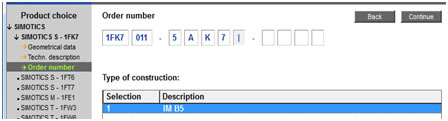

选择电机的安装方式：

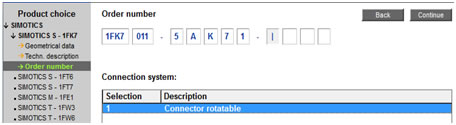

选择电机的连接接头：

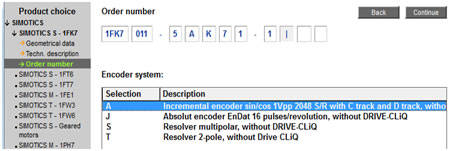

选择电机的编码器类型：

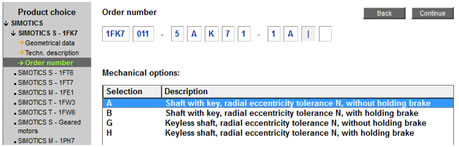

选择电机是否带抱闸和轴端的键：

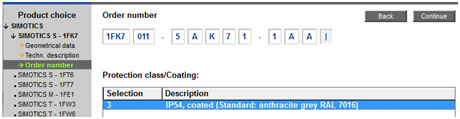

选择电机的防护等级：

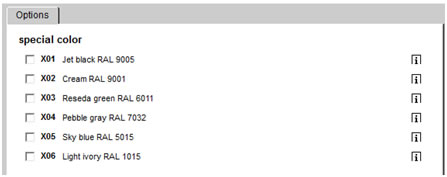

选择电机的喷漆颜色：

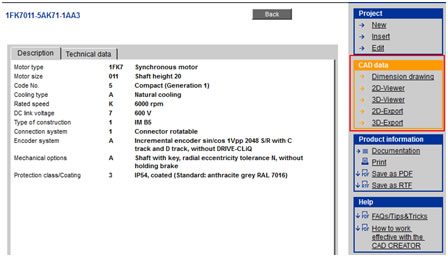

所有电机数据输入配置完成后，即可以在最终的画面中导出电机的2D，3D尺寸图，在红框位置输出相应的图纸：

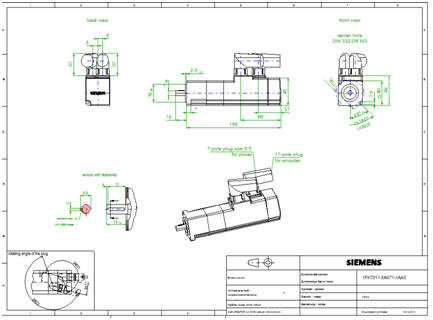

Dimension Drawing,显示电机各个部分的尺寸大小：

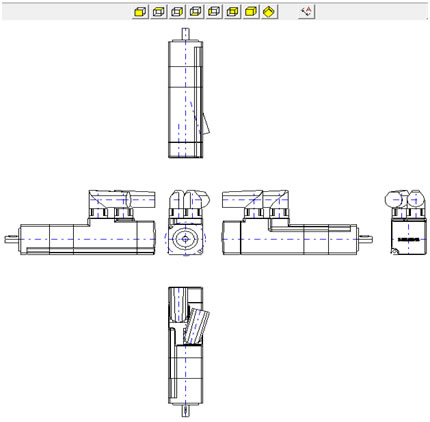

2D-viewer，电机各个角度的2D视图 ：

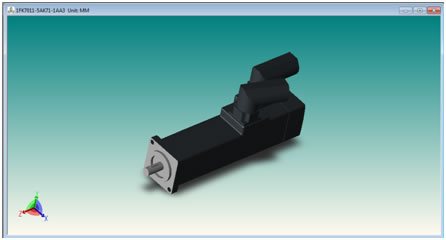

3D-viewer，电机的3D视图：

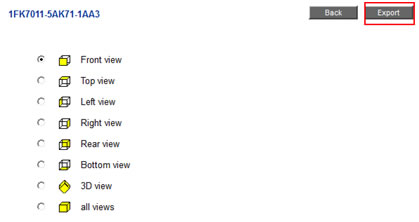

2D-Export，2D视图导出，可以导出dxf格式的文件：

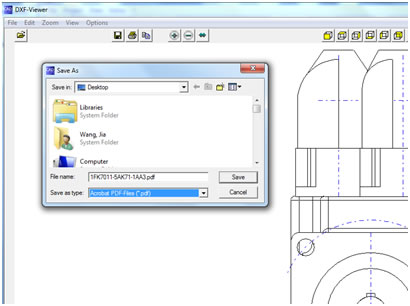

CAD CREATOR自带的dxf-viewer可以打开此文件，并把其另存为pdf格式：

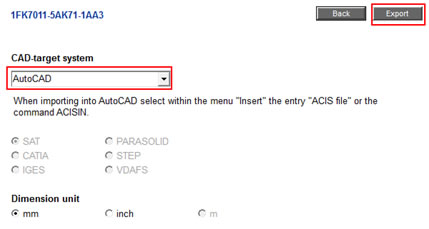

3D-Export，将3D视图以自己所需的格式导出：
