说　　明

1

点击下述链接：
https://eb.automation.siemens.com/mall/en/uk/Catalog/StartConfiguator?configId=10&nodeId=10028832&kmat=DT_M

2

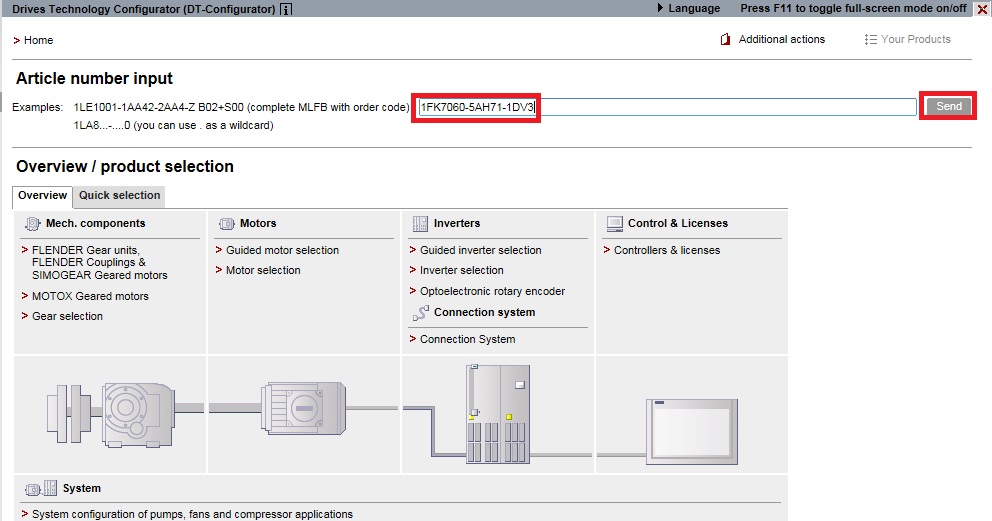

输入所需的电机或驱动器的订货号后点击“Send”按钮：

3

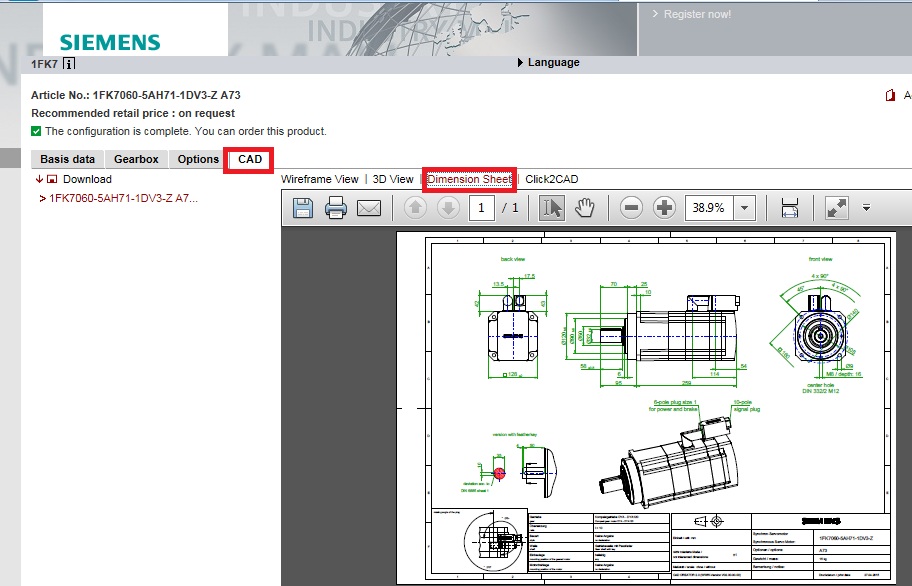

选择“CAD标签”，点击“Dimension Sheet”标签，可在线打开电机尺寸图的PDF文件，如需要可保存到本地硬盘。

4

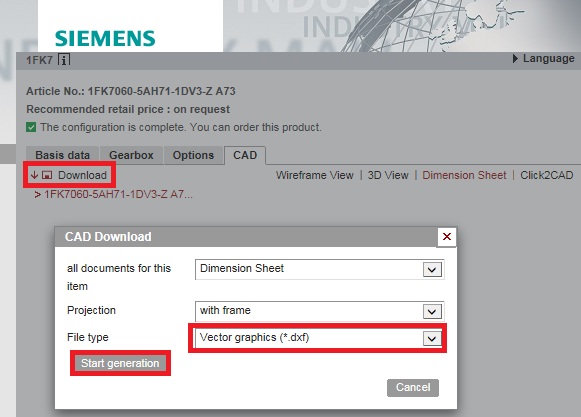

也可以点击“Download”选项，在打开的对话框中选择下载文件的类型后再点击“Start generation”按钮：

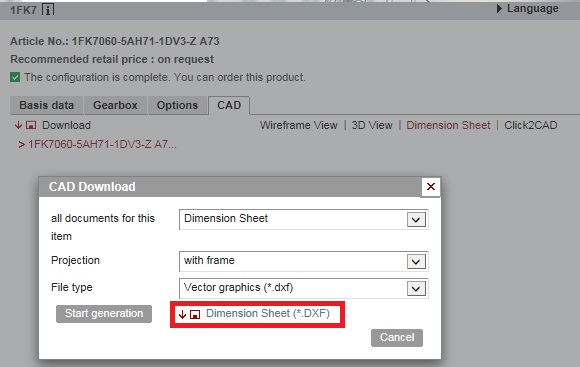

生成了所需要的尺寸图后可保存到本地硬盘：
