诊断错误 OB82

诊断错误 OB82 的功能

S7-1200 支持诊断错误中断,可以为具有诊断功能的模块启用诊断错误中断功能来检测模块状态。

出现故障(进入事件),故障解除(离开事件)均会触发诊断中断 OB82 。当模块检测到故障并且在软件中使能了诊断错误中断时,操作系统将启动诊断错误中断,诊断错误中断 OB82 将中断正常的循环程序优先执行。此时无论程序中有没有诊断中断 OB82,CPU 都会保持 RUN 模式,同时 CPU 的 ERROR 指示灯闪烁。如果希望 CPU 在接收到该类型的错误时进入 STOP 模式,可以在 OB82 中加入 STP 指令使 CPU 进入 STOP 模式。

与诊断错误 OB82 相关的信息

当触发诊断错误中断时,通过 OB82 的接口变量可以读取相应的启动信息,可以帮助确定事件发生的设备、通道和错误原因。OB82 的接口变量及启动信息如图 1、表 1 所示。

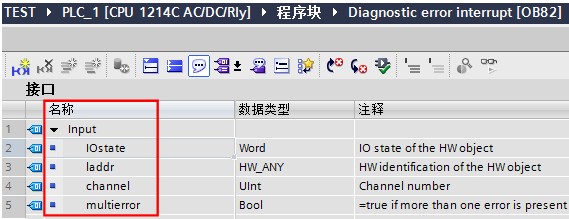

图 1. OB82 接口变量

输入 数据类型 说明
IOstate WORD
    设备的 IO 状态:
  • 如果组态正确,则位 0 = 1,如果组态不正确,则位 0= 0
  • 如果出现错误(如断线),则位 4 = 1。(如果没有错误, 则位 4 = 0)
  • 如果组态不正确,则位 5 = 1,如果组态再次正确,则 位 5 = 0。
  • 如果发生了 I/O 访问错误,则位 7 = 1。有关存在访问错误 的 I/O 的硬件标识符,请参见 laddr。(如果没有错误, 则位 6 = 0。)
laddr HW_ANY 报告错误的设备或功能单元的硬件标识符
channel UINT 通道号
multierror BOOL 如果存在多个错误,参数值为 TRUE

表 1. OB82 启动信息

诊断错误 OB 的使用示例:

例如:模拟量输出模块 SM1232 的电压输出通道,对于通道1使能短路诊断,当通道1出现短路错误时,随即触发诊断错误 OB82 ,此时可从 OB82 的启动参数中读取诊断信息。

1、按如下步骤创建诊断错误 OB82 。如图 2 所示。

图 2. 创建诊断错误 OB82

2、OB82 中编程如下图,创建地址为 MW100、MW102、MW104 的变量用于存储出现诊断错误时读取到的启动信息。如图 3 所示。

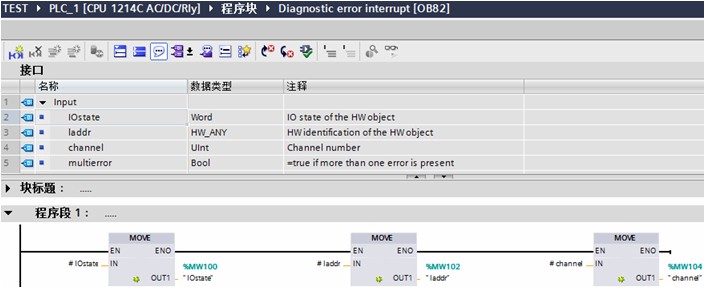

图 3. OB82 中编程

3、在硬件组态窗口中,选中模拟量输出模块,选择模拟量输出通道 1 的“启用短路诊断”功能。如图 4 所示。

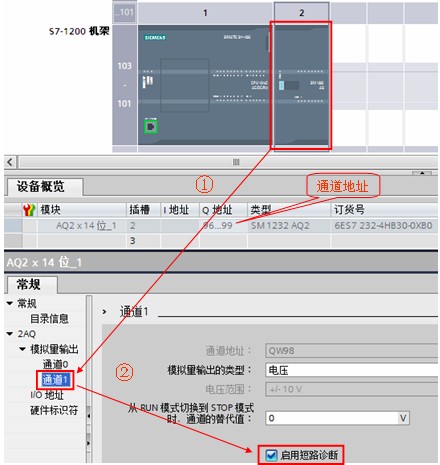

图 4. 设置诊断功能

4、测试结果:程序下载后,在监控表中给“channel1”设置输出值 5000,如果此时出现了短路故障,则将立即触发诊断错误功能。如图 5 所示。

图 5. 测试结果

常见问题

触发诊断错误中断时,CPU 如何响应?

1、启用诊断错误中断且 CPU 中创建了 OB82 ;

2、OB82 是唯一支持诊断错误事件的 OB ;一次只能报告一个通道的诊断错误;

3、如果多通道设备的两个通道出现错误,则第二个错误只会在以下情况触发 OB82 :第一个通道错误已清除,由第一个错误触发的 OB82 已执行完毕,并且第二个错误仍然存在;

4、事件的进入或离开都会触发一次 OB82 ;

5、触发 OB82 ,CPU 不会进入 STOP 模式。

哪些情况会触发诊断错误中断?

如下错误将触发诊断错误中断 OB82 :

① 无用户电源

② 超出上限

③ 超出下限

④ 断路(电流输出、电流4~20mA输入、RTD、TC)

⑤ 短路(电压输出)
