硬件环境：
S7-1200 CPU V4.4(6ES7 214-1AG40-0XB0)
软件环境：
（1）Windows 10 Enterprise 64位
1. 创建DB块： 在项目中添加了S7-1200设备之后,在项目树中此PLC的"程序块"下即可以添加新的数据块。

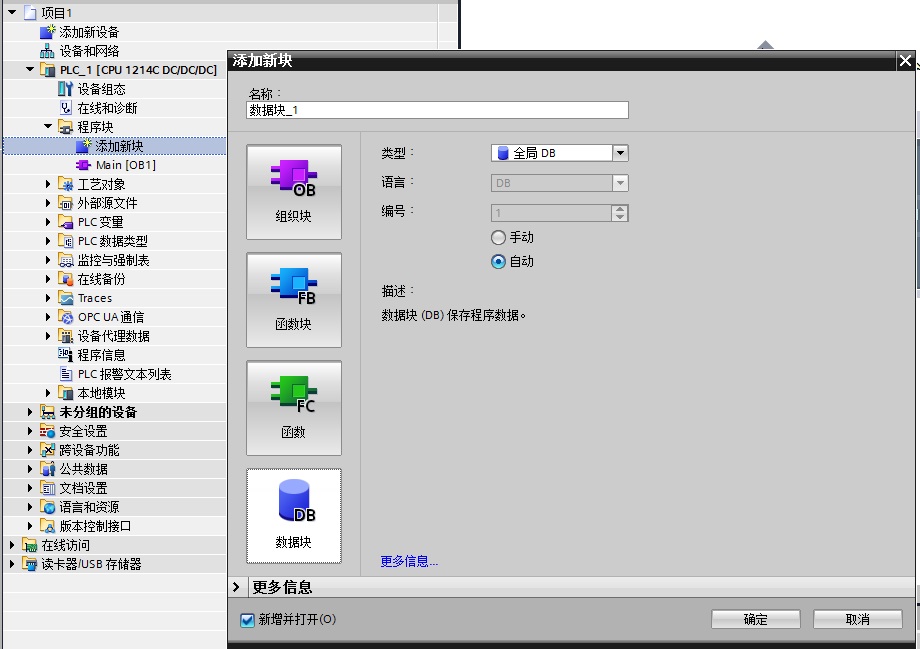

图1 DB块的创建
在打开的"添加新块"窗口下选择数据块。 以下是对此窗口下各项配置的说明：
名称：此处可以键入DB块的符号名。如果不做更改，那么将保留系统分配的默认符号名。例如此处为DB块分配的符号名为“数据块_1”；
类型：此处可以通过下拉菜单选择所要创建的数据块类型-全局数据块、背景数据块，或是基于UDT以及SDT的全局数据块（参见链接UDT、SDT）。如果要创建背景数据块，下拉菜单中列出了此项目中已有的FB供用户选择。
语言：对于创建数据块，此处不可更改。
编号：默认配置为“自动”，即系统自动为所生成的数据块配分块号。当然也可以选择“手动”，则“编号”处的下拉菜单变为高亮状态,以便用户自行分配DB块编号。
当以上的数据块属性全部定义完成，点击“确定”按钮即创建完成一个数据块。用户可以在项目树中看到刚刚创建的数据块，如图2所示：

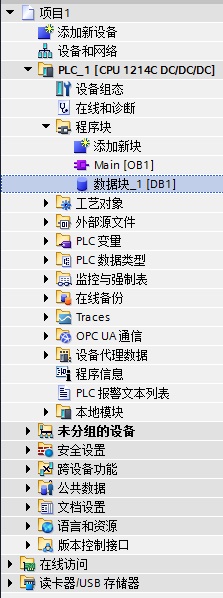

图2 项目树中的DB块
2. 为数据块定义变量：双击打开数据块即可逐行添加变量，如图3 所示。

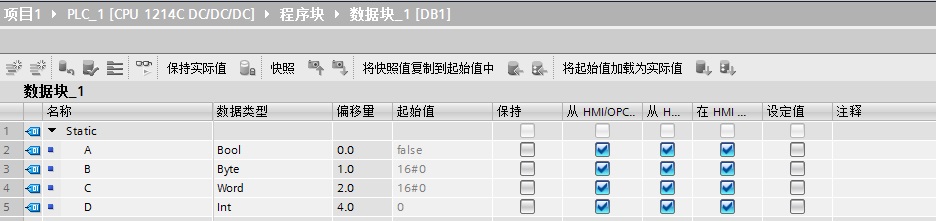

图3 DB块的编辑
如果取消勾选数据块的属性对话框中的“优化的块访问”的复选框，参考图10，则在数据块中可以看到“偏移量”列，并且系统在编译之后在该列生成每个变量的地址偏移量。设置成优化访问的数据块则无此列。
默认情况下会有一些变量属性列未被显示出来，可以通过右键单击任意列标题，可在出现的菜单中选择显示被隐藏的列，见图4：

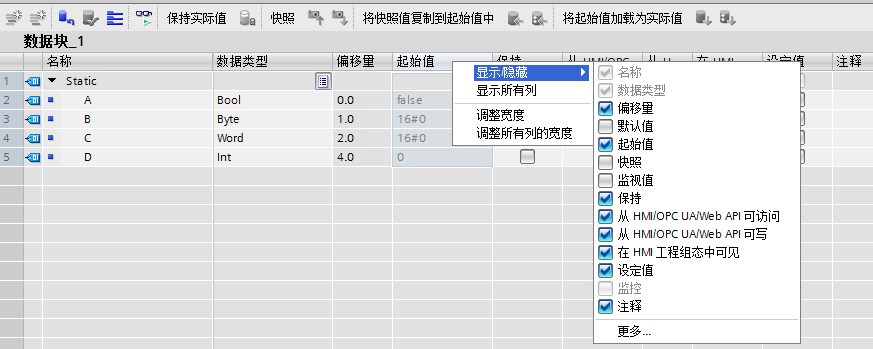

图4 显示隐藏列
表1是对数据块变量定义的所有列的说明：
下表列出了各列的含义。可根据需要显示或隐藏各列。显示的列数取决于 CPU 类型。
| 列 | 说明 |
|---|---|
 |
单击符号以移动或复制变量。例如，可以将变量拖动到程序中作为操作数。 |
名称 |
变量名称。 |
数据类型 |
变量的数据类型。 |
偏移量 |
在非优化的数据块中，显示变量的地址。 |
默认值 |
更高级别代码块接口中或 PLC 数据类型中变量的默认值。 |
起始值 |
在启动时变量采用的值。创建数据块时，代码块中定义的默认值将用作起始值。之后，即可使用实例特定的起始值替换所用的默认值。 |
监视值 |
CPU 中的当前数据值。只有当在线连接可用并单击“监视”按钮时，此列才会出现。 |
快照 |
显示从设备加载的值。快照功能参见链接： DB 快照 |
保持性 |
将变量标记为具有保持性。即使在关断电源后，保持性变量的值也将保留不变。 |
在 HMI 工程组态中可见 |
显示默认情况下，该变量在 HMI 选择列表中是否显示。 |
从 HMI/OPC UA 可访问 |
指示在运行过程中，HMI/OPC UA 是否可访问该变量。 |
从 HMI/OPC UA 可写 |
指示在运行过程中，是否可从 HMI/OPC UA 写入变量。 |
设定值 |
设定值是指在调试过程中可能需要微调的值。经过调试之后，这些变量的值可作为起始值传输到离线程序中并进行保存。 |
监控 |
指示是否已为该变量的过程诊断创建有监视。 |
注释 |
用于说明变量的注释信息。 |
表1 DB块中的列属性
定义变量的数据类型：可以为变量定义基本数据类型，复杂数据类型（时间与日期，字符串，结构体，数组等），PLC数据类型（如用户自定义数据类型），系统数据类型和硬件数据类型。可以直接键入数据类型标识符（例如：使用高速计数器功能时，调用指令CTRL_HSC_EXT指令，其中CTRL引脚填写的数据类型为“HSC_Count”，需要手动直接输入。），或者通过该列中的选择按钮选择。如下图所示：

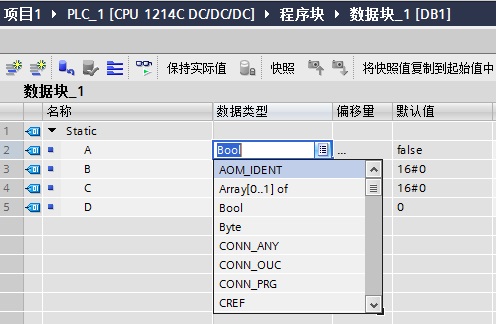

图5 定义数据类型
DB块在线的状态如图6所示，其中红色方框中是DB块中的按钮功能，具体介绍详见表2：
图6 DB块的按钮
表2中介绍了DB块中各个按钮的功能：
| 按钮 | 功能 | 说明 |
|---|---|---|
 |
插入行 |
在当前变量的前面插入一行。 |
 |
添加行 |
在当前变量的后面添加一行。 |
 |
复位启动值 |
将为实例特定的起始值指定的所有值复位到其默认值。 |
 |
更新接口 |
除去数据块的不一致性，不一致可能是由于更改了所使用的函数块或PLC数据类型所引起。 |
 |
扩展模式 |
显示结构化数据类型的所有元素。 |
 |
在线监视变量 |
显示变量当前在 CPU 中的实际值。 |
 |
激活存储区预留 |
在CPU中，加载对当前数据块的更改而不会丢失当前值。详细用法可以参考“下载但不重新初始化”，链接。 |
 |
创建实际值的快照 |
在离线项目中，将当前的实际值保存为快照。该快照通常会捕获数据块中所有变量的实际值。 快照功能参见链接： DB 快照 |
 |
使用快照重新初始化实际值 |
将快照作为实际值加载到 CPU 中。之后，CPU 将这些值用作在线程序中的实际值。 快照功能参见链接： DB 快照 |
 |
将快照值用作起始值 |
在离线程序中，将快照复制到起始值中。下次从 STOP 切换为 RUN 时，程序将以新的起始值运行。 可以复制所有起始值，也可仅复制标识为“设定值”变量的起始值。快照功能参见链接： DB 快照 |
 |
使用起始值重新初始化实际值 |
重新初始化变量的实际值。起始值将直接写入 CPU 工作存储器中。 可以复制所有实际值，也可仅复制标识为“设定值”变量的实际值。 |
表2 DB块中的按钮功能
DB块数据的保持性：对于可优化访问的数据块，其中的每个变量可以分别设置其保持与否；而标准数据块仅可设置其中所有的变量保持或不保持，不能对每个变量单独设置。如图7和图8所示：

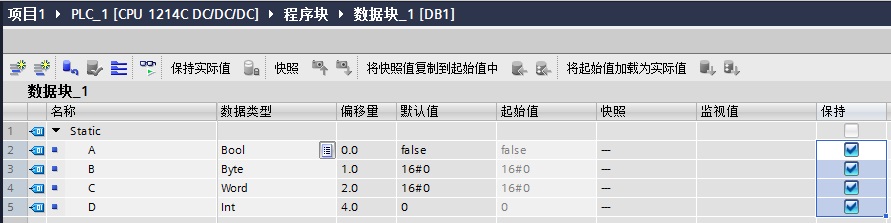

图7 标准数据块中仅可设置所有的变量保持或不保持

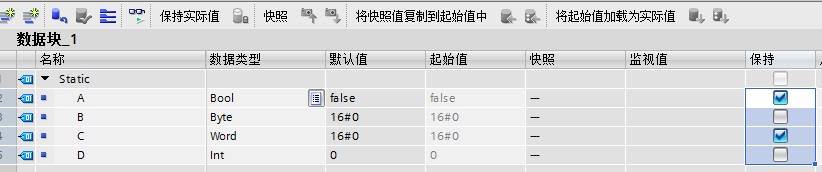

图8 可优化访问的数据块中可以分别设置每个变量的保持性
在程序中添加DB块中的变量，可以采用拖拽的方式，鼠标左键单击DB块，在“详细视图”中显示DB块中的所有变量，选中相应的变量（例如：变量D），按住鼠标左键，将变量D直接拖动到MOVE指令的OUT1引脚即可，如图9所示：

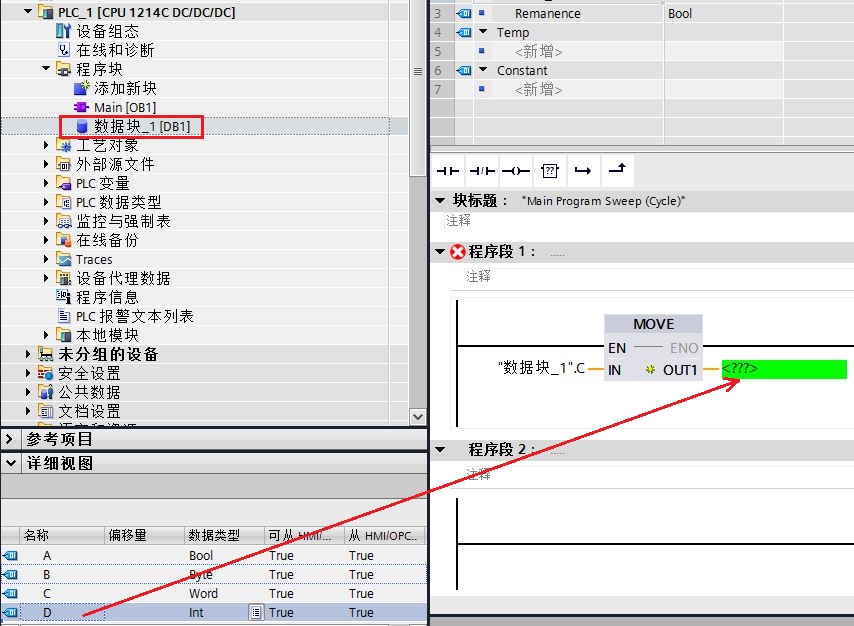

图9 在程序中添加DB块中的变量
3. 数据块的访问：
符号访问：<DB块名>.<变量名>；例如："Data_Block_1".A；
绝对地址访问：<DB块号>.<变量长度及偏移量>：DB1.DBX0.0；DB1.DBB0；DB1.DBW0；DB1.DBD0。
注意：复杂数据类型只能符号寻址。
4. 数据块的属性：
(1)双击打开数据块，可以看到起始值列，点击“全部监视”按钮，可以看到监视值列：
起始值：在启动时变量采用的值。创建数据块时，代码块中中定义的默认值将用作起始值。之后，即可使用实例特定的起始值替换所用的默认值。可选择是否指定起始值。如果未指定任何值，
则在启动时变量将采用默认值。如果也没有定义默认值，将使用相应数据类型的有效默认值。例如，将 BOOL 的默认值指定为"FALSE"。当CPU下载程序时，下载的是数据块的起始值。
监视值：CPU 中的当前数据值。只有当在线连接可用并单击"全部监视"按钮时，此列才会出现。当CPU上传程序时，上传的是数据块的监视值。当执行下载并复位PLC程序时，下载的是数据块的起始值，
并将监视值复制为起始值。

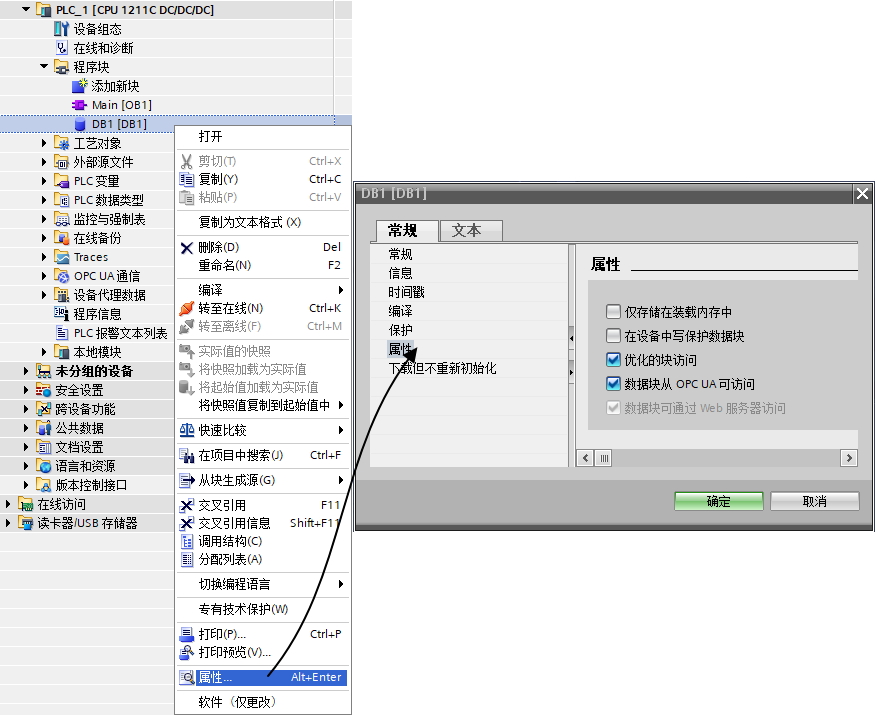

(2)右键点击数据块，在"属性->属性"中，可以看到数据块的如下属性，如图10所示：
仅存储在装载内存中：激活时，数据块仅存储在装载存储器中，不占用工作存储器的空间，且不链接到程序。处理数据块的指令位于"扩展指令 -> 数据块控制“中。
在设备中写保护数据块：指示数据块在目标系统中是否为只读，且在程序运行期间是否无法将其覆盖。
优化的块访问：在带有优化访问功能的块变量声明中，仅包含数据元素的符号名称。系统将自动优化并管理地址。这将提高 CPU 的性能并同时有效防止来自诸如 SIMATIC HMI 的访问错误。
数据块从OPC UA可访问：如果选中该复选框，则该数据块可作为完整的对象从 OPC UA 进行访问。之后，可为 OPC UA 分别发布或锁定该数据块的各个变量。
数据块可通过 Web 服务器访问：如果选中该复选框，则数据块可作为一个完整的对象从 Web 服务器进行访问。之后，可对该数据块的各变量进行分别发布或锁定。
图10 DB属性
