在 TIA Portal 中，不同的视图使用不同的图标表示设备及程序的状态， 通过这些图标可以有助于快速诊断故障。

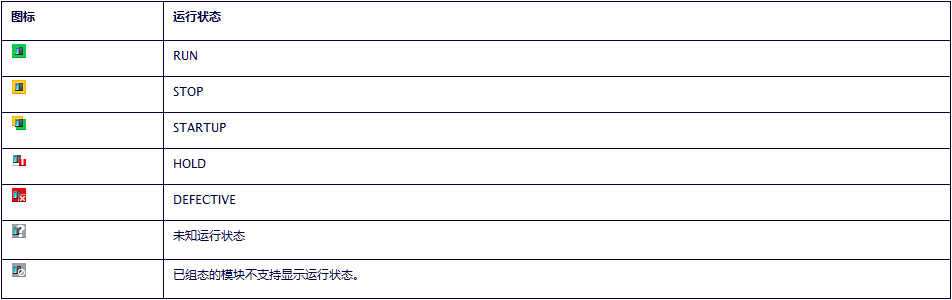

CPU 和 CP 的运行状态图标及其各自的工作状态，如图 1 所示。
图 1. CPU 和 CP 的运行状态图标

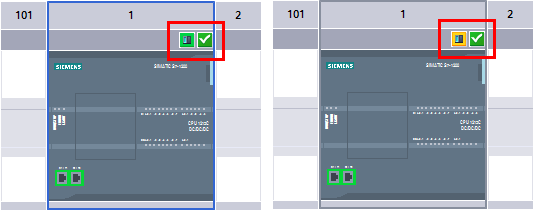

在设备视图中可以看到 CPU 操作模式不同，会用不同颜色的图标表示。如图 2 所示，左边 CPU 处于运行状态，右边 CPU 处于停止状态。
图 2. CPU 运行状态图标
在“网络视图 > 连接”中，可以通过判断图标确认连接状态，如图 3 所示为连接图标。
图 3. 连接图标
在连接的诊断图标右下部有小图标用来指示在线/离线比较结果，如图 4 所示。
图 4. 连接比较

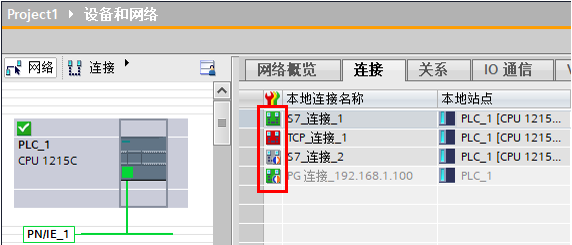

如图 5 所示，在“网络视图 > 连接”中，看到 S7-1200 的几个连接的状态。
图 5. 连接图标
红框中从上到下分别是：

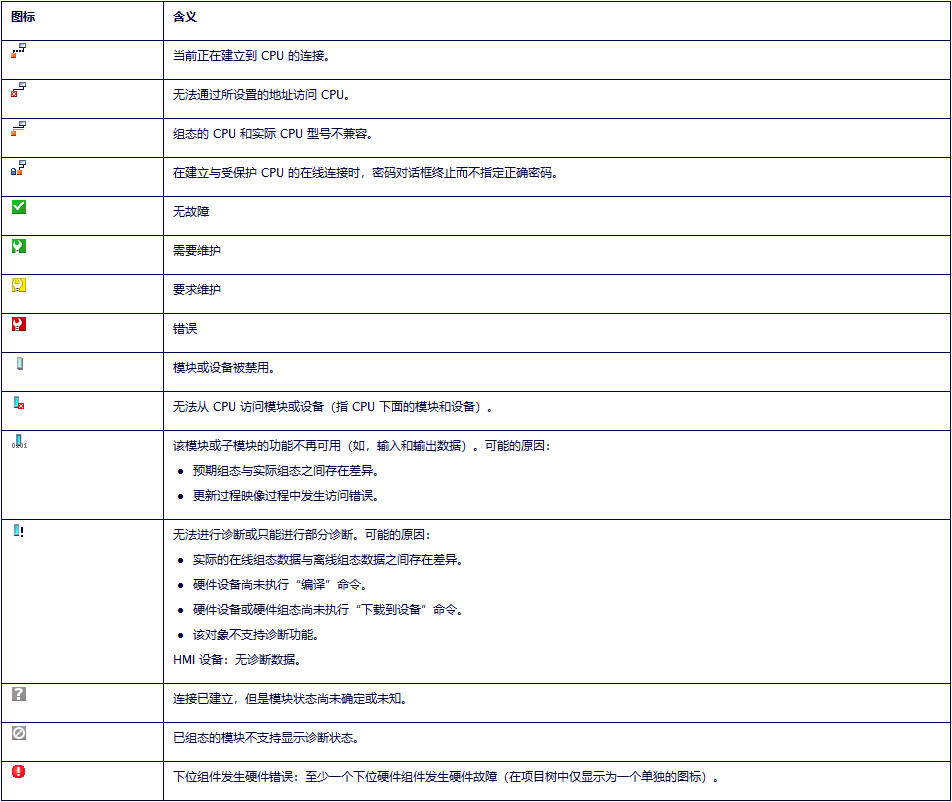

在项目树、下载页面等地方可以看到 TIA Portal 与 CPU 的连接状态图标，如图 6 所示。
图 6. 连接图标
例如下载硬件组态时如果无法找到相应的设备，将出现如下提示如图 7 所示的图标。
图 7. 连接图标
在项目树中，当 CPU 转到在线后，可以通过如图 8 所示的图标，确认程序在线离线是否相同。
图 8. 比较图标

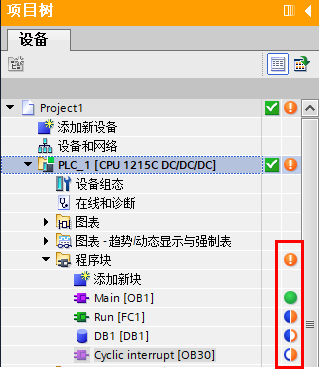

如图 9 所示，为程序比较图标显示。
图 9. 程序比较
红框中从上到下分别是：
