AS-i 通信协议简介

S7-1200 通过 CM1243-2 支持 AS-i 通信协议,其主站协议版本为V3.0,即可配置31个标准开关量/模拟量从站或62个A/B类开关量/模拟量从站。如图1所示:

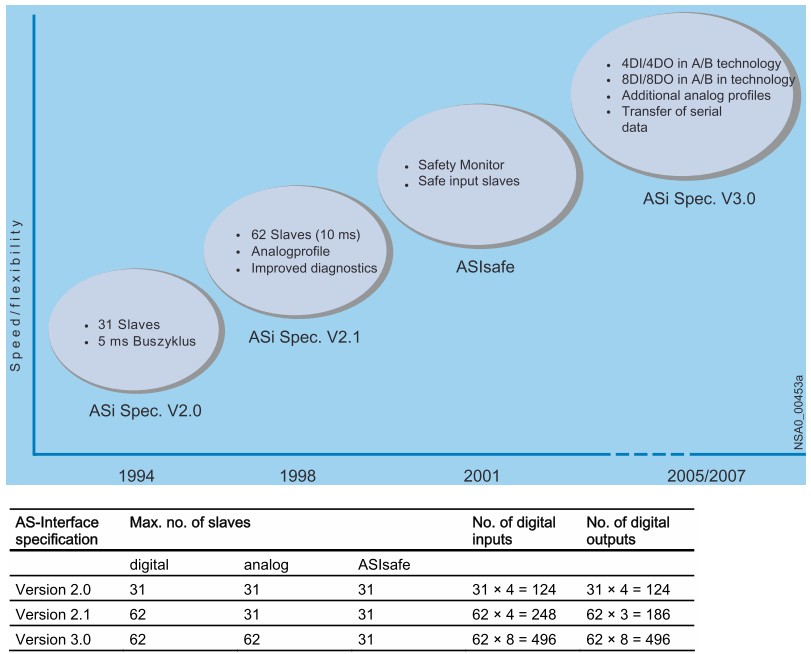

图1. 协议版本

AS-i 通信特点:

1. 通过总线直接与现场传感器/执行器进行连接二进制执行器和传感器;也可以接模拟量信号,占用多个传输周期;

2. 串行的现场总线;优势:减少电缆与而布线成本,费用降低;

3. 一个 AS-i 总线上只能有一个主站;

4. 通过ASI网络( 2芯) 实现主站与最多62个从站进行数据通讯;

5. 数据结构:4bit输入/4bit输出;

6. ASI传输速率 167 kbit/s ,即每传输1bit需要 6us 时间;

7. ASI周期:31个站周期:5ms,62个站周期:10ms;

8. 扩展ASI距离:标准从站100m,使用中继器可扩展100m,扩展插件达到200m; 使用2个中继器和3个扩展插件最多扩展600m;

9. 需要使用 30V 解耦电源;

10. 电缆:非屏蔽两线电缆,同时供电与传送数据。

网络结构

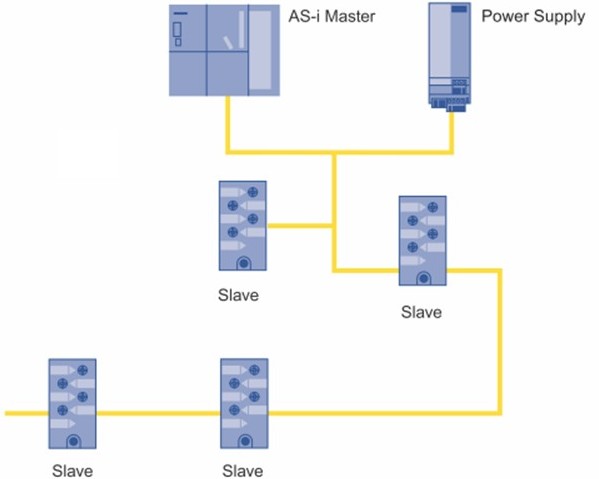

一个完整的 AS-i 网络由 AS-i 电源,AS-i 主站和 AS-i 从站组成,如图2所示:

图2. 基本网络结构

可能的网络结构有总线形、星形和树形,如图3、图4、图5所示:

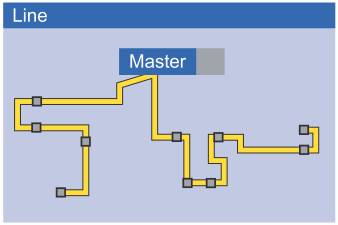

图3. 总线形结构

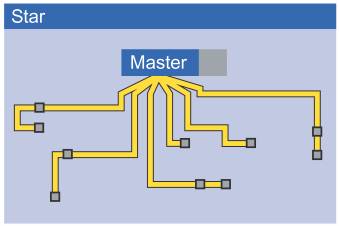

图4. 星形结构

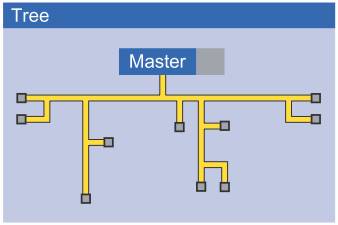

图5. 树形结构

扩展距离

ASI网络扩展设备:

1. ASI repeater 功能:再生信号+提供电流,可以扩展100m;因ASI网络循环时间要求:5ms/10ms ,一个串行网络最多仅有 2个 repeater,扩展到300M;

2. 扩展插件:扩展 200m 检测ASI网络电压,无源器件,即终端电阻功能。

3. 使用 2 个 Repeater,3个 扩展插件时,网络最长距离 600m。

可能的扩展长度如图6、图7、图8、图9所示:

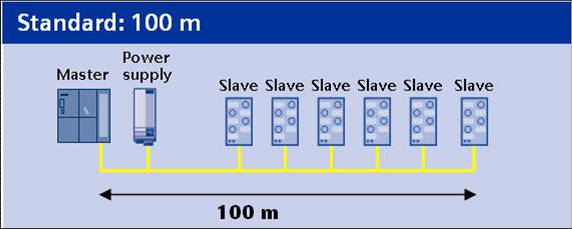

图6. 无任何扩展设备

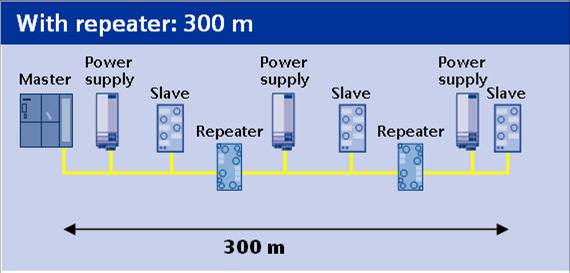

图7. 配置两个中继器

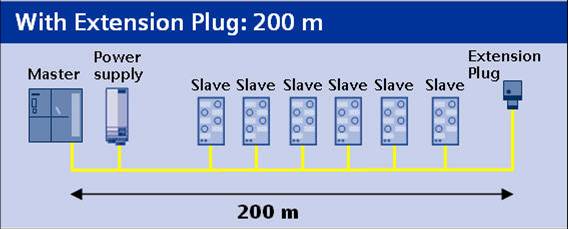

图8. 配置一个扩展插件

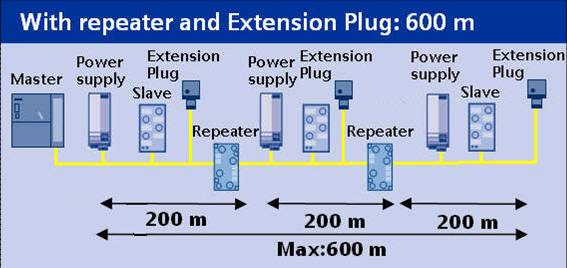

图9. 配置两个中继器和三个扩展插件

参考资料

按住 Shift 键时用鼠标点击下列链接,打开新浏览器窗口。

西门子 AS-i 通信系统手册:

http://support.industry.siemens.com/cs/ww/en/view/26250840

详细的 AS-i 协议和规范,请查看如下网址:

http://www.doc88.com/p-863110118858.html
