使用 ISO on TCP 协议通信

ISO on TCP 协议通信的连接配置

使用ISO on TCP 协议通信，除了连接参数的定义不同，其它组态编程与 TCP 协议通信完全相同，见通信的编程，连接参数及通信参数的配置
S7-1200 CPU中，使用ISO on TCP协议通信时，PLC_1的连接参数如图1.所示。通信伙伴PLC_2的连接参数，如图2.所示。

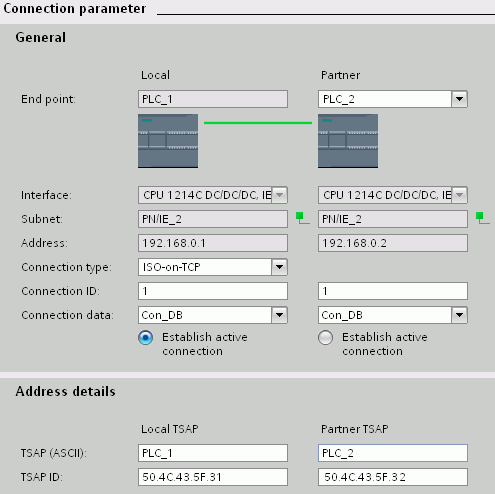

图1. PLC_1的ISO on TCP协议通信连接参数

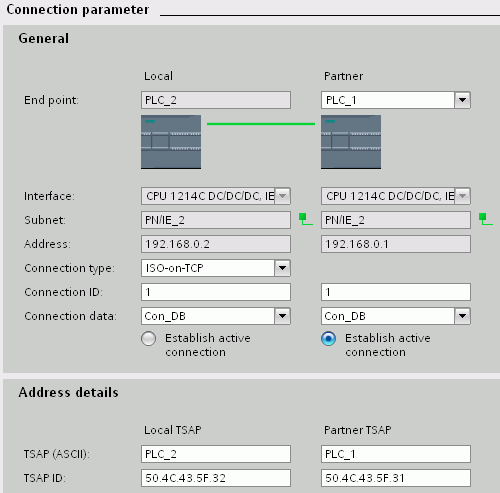

图2. PLC_2的ISO on TCP协议通信连接参数

ISO on TCP 动态长度数据传输

ISO on TCP协议支持动态长度的数据传输。创建接收和发送DB块，可是优化寻址方式或实际地址方式。

1.通信数据区的定义

发送方的数据块通信数据区定义为6个字节，如图3.所示

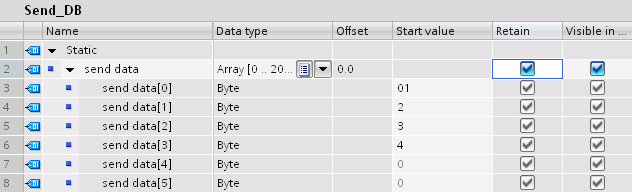

图3.发送方数据块通信数据区的定义

接收方的数据区也定义为6个字节，如图4. 所示

图4. 接收方数据块通信数据区的定义

2. 编程

发送方的程序如图所示，“LEN”参数要定义成变量100。

图5. 发送方的编程

接收方的程序如图所示，“LEN”参数赋一个常数“0”，以便实现动态数据长度传输。注意要创建符号寻址方式的DB块

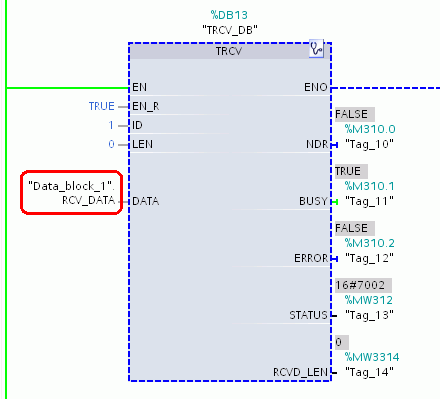

图6. 接收方的编程

动态长度数据传输：

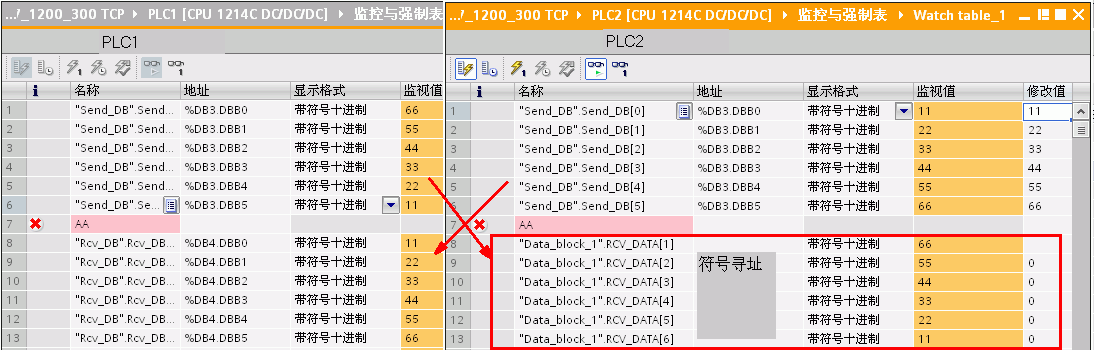

监控结果：
