如何在高速计数器断电或停机后实现数据保持?如何在高速计数器断电或停机后实现数据保持?
答： 有两种方法，分别使用CTRL_HSC指令和CTRL_HSC_EXT指令。
首先配置高速计数器：

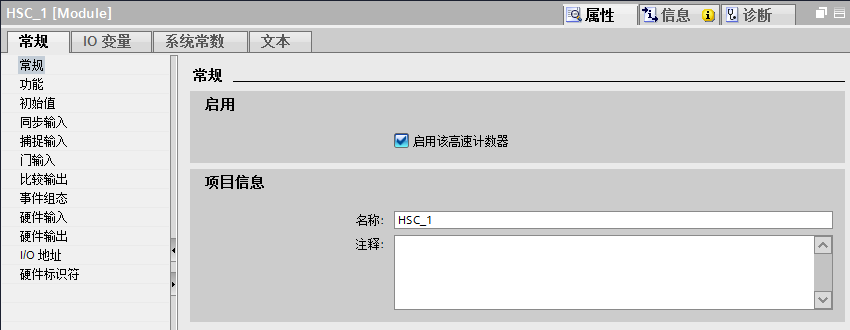

| 1 | 在设备视图>HSC_1>属性>常规，启用该高速计数器。
图 01 |

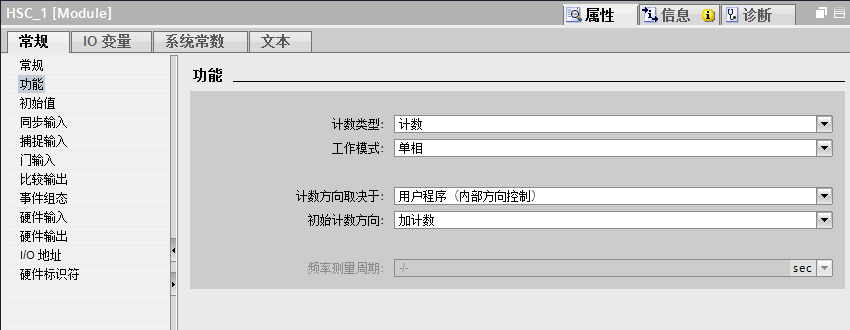

| 2 | 在设备视图>HSC_1>属性>功能，定义计数类型为计数。
图 02 |
| 3 | 在设备视图>HSC_1>属性>I/O地址，使用缺省地址1000作为高速计数器地址。
图 03 |
方法1：使用CTRL_HSC指令
| 1 |
图 04 |

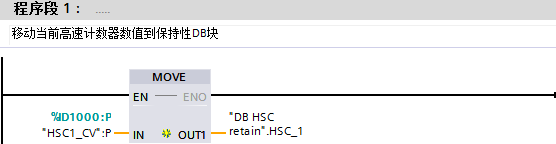

| 2 | 插入 Cyclic interrupt （循环中断）OB201，设置中断时间为 10 ms (也可以根据需要改变这个时间）。然后在 OB201 中将高速计数器的值 ID1000:P 送到 "DB HSC retain".HSC_1 中。这样，高速计数器的值每10ms 送到 DB 中保存。
图 05 |
| 3 | 创建Startup（启动OB）OB100，并且编程将保存的数值 "DB HSC retain".HSC_1 送到 NEW_CV，并且置位 CV 位。使得在CPU 启动时，保存的值被设置成当前值。
图 06 |
| 4 | 在 OB1 中编程 CTRL_HSC ，再将保存的值设为当前值后，复位 CV 位。
图07 |
方法2：使用CTRL_HSC_EXT指令
1 |
添加一个新的 DB 命名为 DB HSC retain，并且创建一个DINT数据元素，命名为HSC_1用于保存高速计数器的值。为了实现这个功能，HSC_1通过勾选保持项实现数据保持。此外创建系统数据类型HSC_Count的变量Static_1用于CTRL_HSC_EXT指令。
图 08 |
| 2 | 插入 Cyclic interrupt （循环中断）OB201，设置中断时间为 10 ms (也可以根据需要改变这个时间）。然后在 OB201 中将高速计数器的值 ID1000:P 送到 "DB HSC retain".HSC_1 中。这样，高速计数器的值每10ms 送到 DB 中保存。
|
| 3 | 创建Startup（启动OB）OB100，并且编程将保存的数值 "DB HSC retain".HSC_1 送到新当前值且置位触发条件和高速计数器的软件门，使得在CPU 启动时，保存的值被设置成当前值。
图 10 |

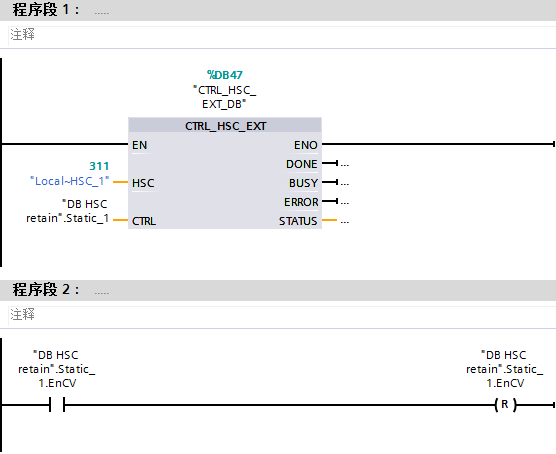

| 4 | 在 OB1 中编程 CTRL_HSC_EXT ，将保存的值设为当前值后，复位触发位。
图 11 |
高速计数器的计数范围是什么?
答： 高速计数器的计数范围是
～
。当向上计数到最大值时，会跳回到；当向下计数到最小值时，会跳回。
断电停机或复位后，高速计数器的值会复位到什么值？
答： CPU 断电或重启后，高速计数器的值会复位到初始值；如果执行了外部复位，高速计数器的值会复位为0。
不编写 CTRL_HSC，高速计数器是否可以计数？
答： 只要在硬件配置里使能并组态了高速计数器，不编写 CTRL_HSC，高速计数器就可以正常计数。CTRL_HSC 只是完成参数写入的功能。
为什么高速计数器的数值不增加，总是停在一个固定的值？
答： 如果编程了 CTRL_HSC，当置位 CV 将 NEW_CV 写入当前值后，CV位不会自动复位为0，这时程序会一直将 NEW_CV写入当前值，导致高速计数器不继续计数而保持在固定的 NEW_CV 值。因此必须编程复位 CV，才能避免该错误的发生。
如果高速计数器定义为 "运动轴" 计数，程序中是否还可以访问 ID1000:P 的值？
答： 如果高速计数器用做内部的运动控制的计数，此时程序中不能再访问 ID1000:P 的值，否则会造成 I/O 访问错误。如果没有编程GET_ERROR 或 GET_ERR_ID 指令，还会造成 CPU 停机。
为什么 CTRL_HSC 的 "STATUS" 会返回 "80C0" 多次访问高速计数器错误？
答： 如果高速计数器用做内部的运动控制的计数，则CTRL_HSC 的 "STATUS" 就会返回 "80C0" 多次访问高速计数器错误。
使用信号板 SB1221 4DI （CPU V3.0及早期版本）最多可以接入多少组高速计数器 ？
答： 最多2组，所使用的高速计数器号可以是 HSC1、HSC2、HSC5、HSC6其中2组。
为什么S7-1200 高速计数器只能检测到低频率的脉冲信号？
答： 在 S7-1200 CPU 和 SB 信号板的属性中，数字量输入通道的输入滤波器默认设置值为 6.4 millisec，该输入滤波时间对应的高速计数器能检测到的最大频率为 78Hz。
因此如果使用该默认值，且 S7-1200 CPU 或 SB 信号板接入的高速输入脉冲超过 78Hz，则 S7-1200 CPU 或SB 信号板过滤掉该频率的输入脉冲。
要正确使用 S7-1200 CPU 和 SB 信号板高速计数功能，需要根据实际接入的高速输入脉冲最大频率，在"属性—常规—数字量输入通道设置"输入滤波器时间。
V4.0 或更高版本的 S7-1200 CPU 和 SB 信号板，每个数字量输入点都可设置输入滤波器时间， 如下图 12、13 所示：
图 12. 设置 S7-1200 CPU 输入滤波器时间

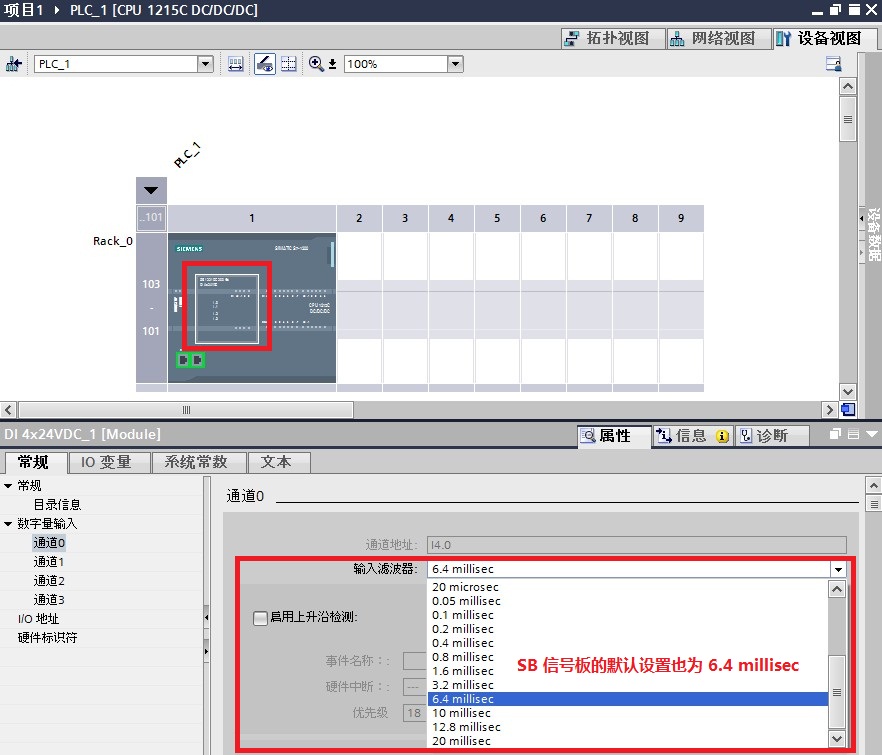

图 13. 设置 SB 信号板输入滤波器时间
下表 1 显示了输入滤波器时间和可检测到的最大输入频率：
| 输入滤波器时间 | 可检测到的最大输入频率 |
| 0.1 microsec | 1MHz |
| 0.2 microsec | 1MHz |
| 0.4 microsec | 1MHz |
| 0.8 microsec | 625kHz |
| 1.6 microsec | 312kHz |
| 3.2 microsec | 156kHz |
| 6.4 microsec | 78kHz |
| 10 microsec | 50kHz |
| 12.8 microsec | 39kHz |
| 20 microsec | 25kHz |
| 0.05 millisec | 10kHz |
| 0.1 millisec | 5kHz |
| 0.2 millisec | 2.5kHz |
| 0.4 millisec | 1.25kHz |
| 0.8 millisec | 625Hz |
| 1.6 millisec | 312Hz |
| 3.2 millisec | 156Hz |
| 6.4 millisec | 78Hz |
| 10 millisec | 50Hz |
| 12.8 millisec | 39Hz |
| 20 millisec | 25Hz |
表 1 输入滤波器时间和可检测到的最大输入频率
S7-1200 的高速计数器输入通道是否固定？
答： 早期固件版本的高速计数器输入通道是固定的。
V4.0 或更高版本的 S7-1200 的高速计数器输入通道可以在其属性中更改。如图 14 所示：
图 14. 更改高速计数器输入通道
S7-1200 CPU 最多支持多少个高速计数器？
答： 早期固件版本的S7-1200 CPU 中，CPU 1211C 最多支持3个单相的高速计数器，CPU 1212C 最多支持 4 个单相的高速计数器，CPU1214C 和 CPU1215C最 多支持6个单相的高速计数器。
V4.0或更高版本的所有型号的S7-1200 CPU 都支持最多6个单相高速计数器。
需要注意的是V4.0或更高版本的 S7-1200 CPU 有默认的高速计数器通道地址，而 CPU 1211C 数字量输入地址仅有 6 个，为I0.0-I0.5，CPU 1212C 数字量输入地址仅有8个，为I0.0-I0.7。
因此如果需要使用 CPU 1211C 的 HSC4， HSC5， HSC6 或 CPU 1212C 的 HSC5， HSC6 ，则需要更改其硬件输入地址到有效的范围才能正常使用。以 CPU1211C 举例，如图 15、16、17所示：

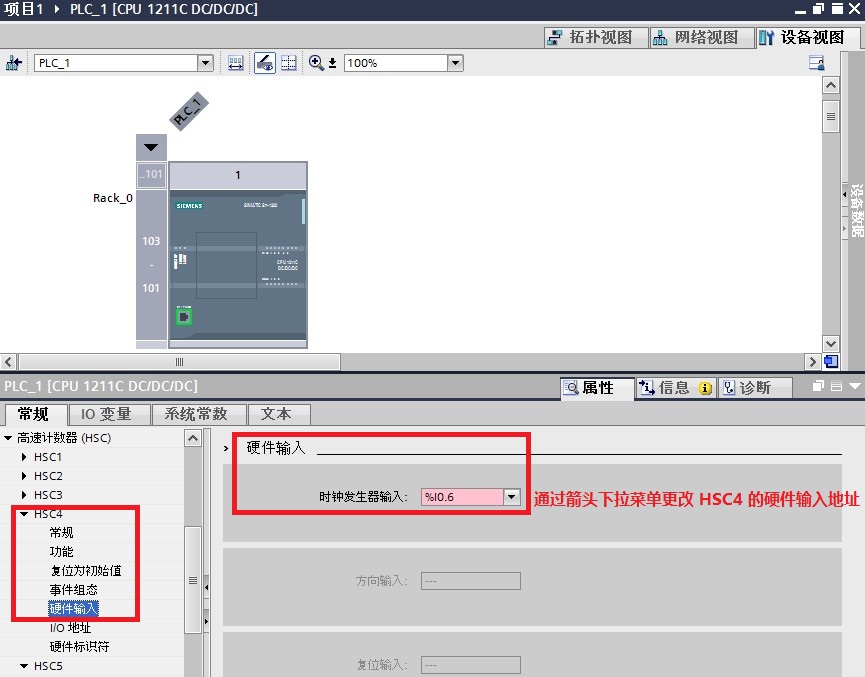

图 15. 更改 HSC4 的硬件输入地址
图 16. 更改 HSC5 的硬件输入地址

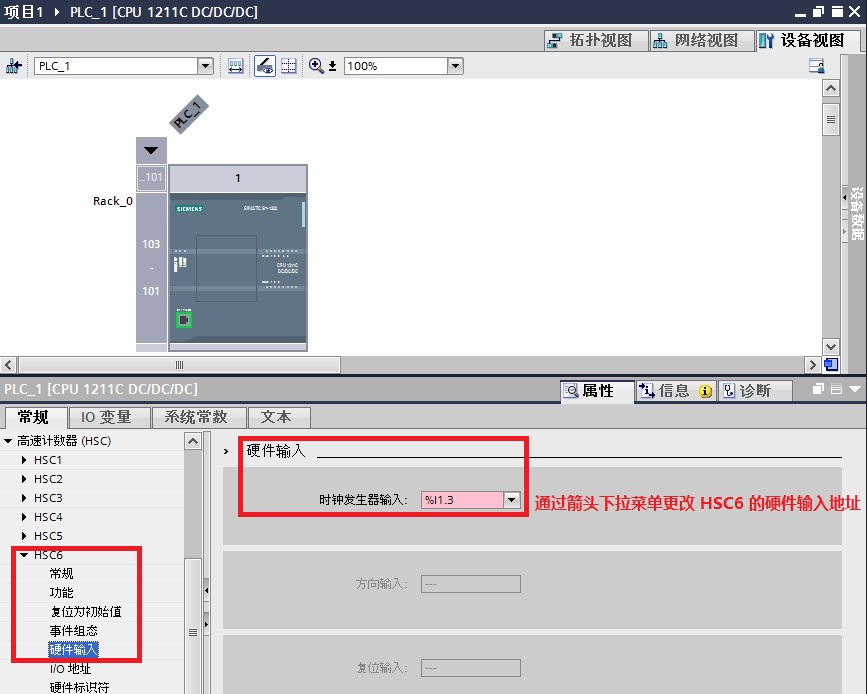

图 17. 更改 HSC6 的硬件输入地址
