MD720简介

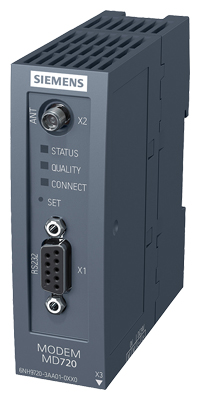

图1 MD720

订货号： 6NH9720-3AA01-0XX0
SIPLUS订货号：6AG1720-3AA01-7XX0

MD720如图1所示，作为MD720-3（6NH9720-3AA00-0XX0）的替代型号，在国内主要是用来和S7-200连接，实现S7-200收发短消息或者S7-200的远程监视数据。

此外还可以连接S7-200 SMART，ET200 串口CP，S7-1200 串口CP，实现西门子全系列CPU的收发短消息的功能。

以及连接CP340/CP341、ET200S 1SI实现S7-300的远程监视修改数据。

MD720在国内使用，需要配移动或联通的电话卡，不限2G、3G、4G，如果是使用远程监视数据的功能，则需要SIM卡开通GPRS功能。

MD720有2种模式：

1. 终端模式，也是出厂默认模式，主要用于发短消息

2. OPC模式，主要用于远程监视数据

OPC模式时，需要在中心站中安装OPC服务器与作为远程站的MD720通信。OPC 服务器一般选用 TeleControl Server Basic（以下简称TCSB），也可以使用SINAUT ST7cc、SINAUT ST7sc、SINAUT MICRO SC等。

MD720手册链接：https://support.industry.siemens.com/cs/cn/zh/view/102401328

TCSB软件手册链接：https://support.industry.siemens.com/cs/cn/zh/view/107536367

MD720的安装和连接

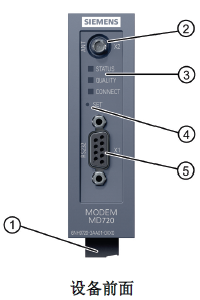

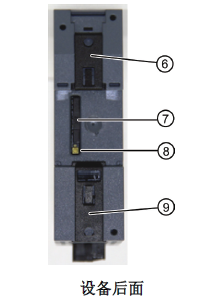

设备前面和后面图，如图2所示：

图2 MD720的前面和后面视图

1 X3：24 VDC 电源连接器（设备底部）
2 X2：用于连接天线的 SMA 插座
3 LED
4 SET 按钮
5 X1：用于连接本地站点或PC的串行接口 (RS-232)
6，9 用于DIN 导轨/配电柜固定支架
7 带有 SIM 卡卡托的 SIM 卡插槽
8 用于弹出 SIM 卡卡托的按钮

MD720安装：DIN35导轨水平或垂直安装。

SIM卡：联通或移动的SIM卡，插在MD720后面的卡托中。目前市售的SIM卡都是MICRO SIM卡或者NANO SIM卡，而MD720需要使用的原始的SIM卡，俗称的“大卡”，建议到运营商处获取原始的SIM卡。

S7-200和MD720之间的连接线可以是以下任意一种：

• S7-200的编程电缆（订货号：6ES7901-3CB30-0XA0），长5m。
• SINAUT PPI MODEM CABLE（订货号：6NH9701-0AD），长1.5m，和编程电缆相比只有长度不同。

电缆RS232端接在MD720 X1；而RS485端接在S7-200集成口，如果是收发短消息，可以接在S7-200集成的0口或者1口，如果是远程监视修改数据，只能接在S7-200集成的0口。
电缆拨码见表1：

表1 PPI电缆拨码

MD720电源：DC24V

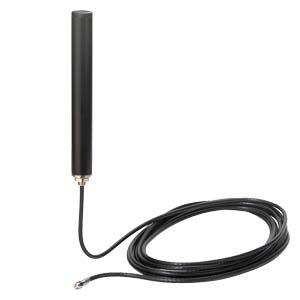

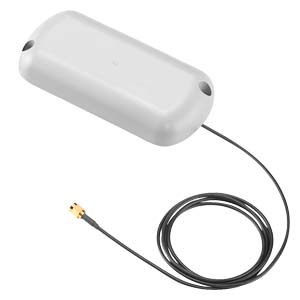

天线：可以使用以下天线：ANT794-4MR（订货号：6NH9860-1AA00，电缆长5m，支架安装，图3左边），或ANT794-3M（订货号：6NH9870-1AA00，电缆长1.2m，水平放置，图3右边）。

图3 天线示意图

MD720的指示灯状态

表2 MD720终端模式LED的状态含义

表3 MD720OPC模式LED的状态含义
