以下信息适用范围:SINAMICS V20


输出故障信号相关参数设置


V20系列变频器提供两组数字量输出,均支持BICO互联,可以用于输出变频器故障信号。DO1为集电极开路晶体管输出,为常开型无电压端子,有极性,端子间最大电压为DC35V,正负不可反接,不能接交流220V;DO2为继电器输出,为一对开闭点,无电压端子,无极性,端子间最大电压为AC240V或DC30V。


DO点输出故障信号:
下面表格为相关参数介绍:

DO1输出为变频器故障时
P0731=52.3
DO2输出为变频器故障时
P0732=52.3
注意:r0052位03“变频器故障激活”,用于数字量输出时为反逻辑,即低电平=故障,高电平=无故障。


数字量输出信号取反:
如果需要数字量输出故障信号时反向,即低电平=无故障,高电平=有故障,可以通过参数P0748取反。
P0748     bit00:数字量输出1反向
Bit01:数字量输出2反向

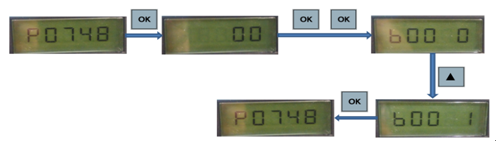

下图为取反数字量输出1过程:
