6ES7-288-3AE08-0AA0模块的接线图，该图看不清，请描述一下电流4~20ma输入的接线。z00
问题补充：
其中模拟量输入的0+0-与1+1-是可以输入两路模拟量信号吗？这两路输入有什么区别？
图片说明：
产品版区：SIMATIC S7-1200
悬赏西币:1 | 解决时间：2018-09-19 18:47:10 | 提问者：
li49 - 资深学长 第3级
钻石用户推荐最佳答案
图片说明：

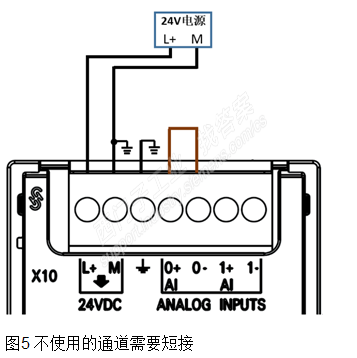

回答者：
wozuile01
-
中级工程师 第10级
2018-09-12 16:38:08
提问者对于答案的评价：
参考一下转帖：https://www.ad.siemens.com.cn/club/bbs/post.aspx?a_id=1298086&b_id=64&s_id=83&num=3
本回答有4位钻石用户推荐
回答者：
nnnn1234 - 顶级工程师 第12级
2018-09-12 16:51:51
本回答有2位钻石用户推荐
回答者：
紫方 - 资深顾问 第13级
2018-09-13 10:44:21
模拟量模块接线
http://www.ad.siemens.com.cn/productportal/Prods/s7-200-smart-portal/200SmartTop/in_out/Diagnose/analog_wire.html
补充：
两路是一组，必须是同一种类型的信号，要么是标准电流，要么是标准电压。除了物理地址不同外以及可以为这两路分别组态不同的上下限报警、不同的测量范围、以及不同的滤波，除此之外就没什么不同了。
解释：
输入信号的类型可以在系统块中先选中模拟量模块，然后去组态偶数通道的输入信号类型，你可以发现对于比它大一号的模拟量输入信号类型与之是一样的，且不可以组态。
对于每条模拟量输入通道，都可将类型组态为电压或电流。为偶数通道选择的类型也适用于奇数通道：
为通道 0 选择的类型也适用于通道 1，即0+、0- 和 1+、1- 这两个通道接入的要么都是标准电流信号，要么接入的都是标准电压信号。
同理，为通道 2 选择的类型也适用于通道 3。为通道 4 选择的类型也适用于通道 5，为通道 6 选择的类型也适用于通道 7。
参考：
http://www.ad.siemens.com.cn/productportal/Prods/s7-200-smart-portal/200SmartTop/software/equipment_config/config_system/Analog_input.html
本回答有3位钻石用户推荐
回答者： 大宝朱林森 - 高级顾问 第14级
2018-09-16 18:25:50

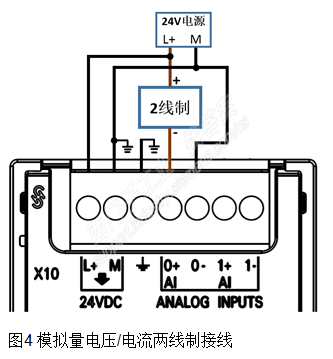

两线制变送器使用串24V电源的接法，四线制变送器信号+、-端接模块输入通道+、-端
补充：0+0-与1+1-是两路模拟量输入，除通道地址其它均一样
图片说明：
本回答有6位钻石用户推荐
回答者： f1968 - 顶级工程师 第12级
2018-09-16 21:20:11
