我厂有系统为S7400H 通过MPI/DP 接Y-LINK+ DP/DP与DCS 做接口，因为输出位已满，计划加一套新的DP/DP,在实验室试组态，DP/DP站点设置为4，编译下载无异常，若修改站点地址为5，编译下载CPU就不能识别。不知道错在哪里？

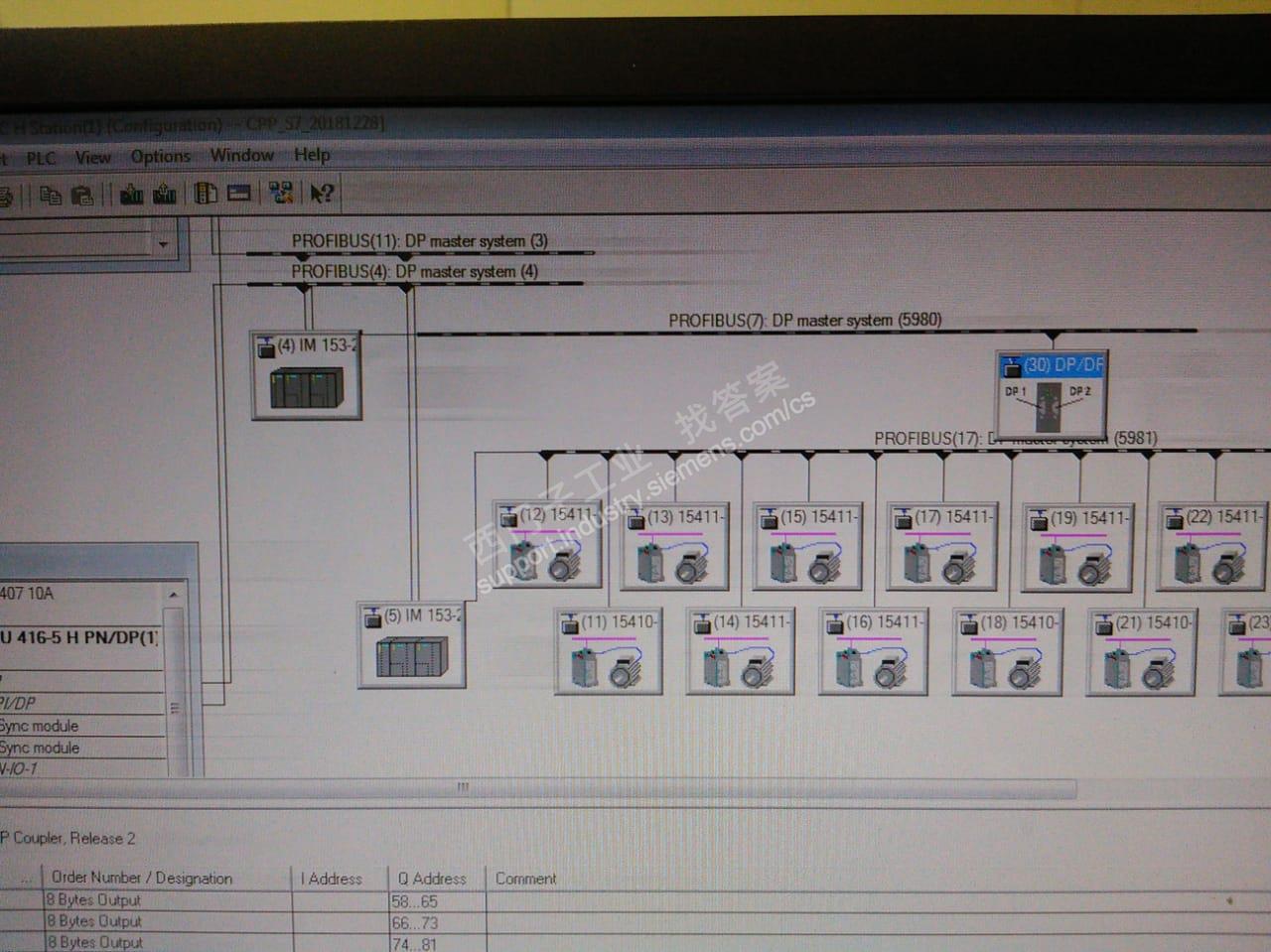

图片说明：
产品版区：SIMATIC PCS7
悬赏西币:10 | 解决时间：2019-08-15 21:59:55 | 提问者： 找茬 -
最佳答案
回答者：
sunkey1
-
资深顾问 第13级
2019-08-14 11:22:06
提问者对于答案的评价：
资料很全，我其实也看过。
真正原因是bus unit HD80 错拿成HB00，接线也有问题。
造成dp/dp coupler无法设别的原因：
硬件组态地址4可以，设置5无法设别时，dp/dp coupler模块是否同时将DP地址开关设置为5？或者是否在dp/dp coupler模块选择了由step7硬件设置的选项开关。

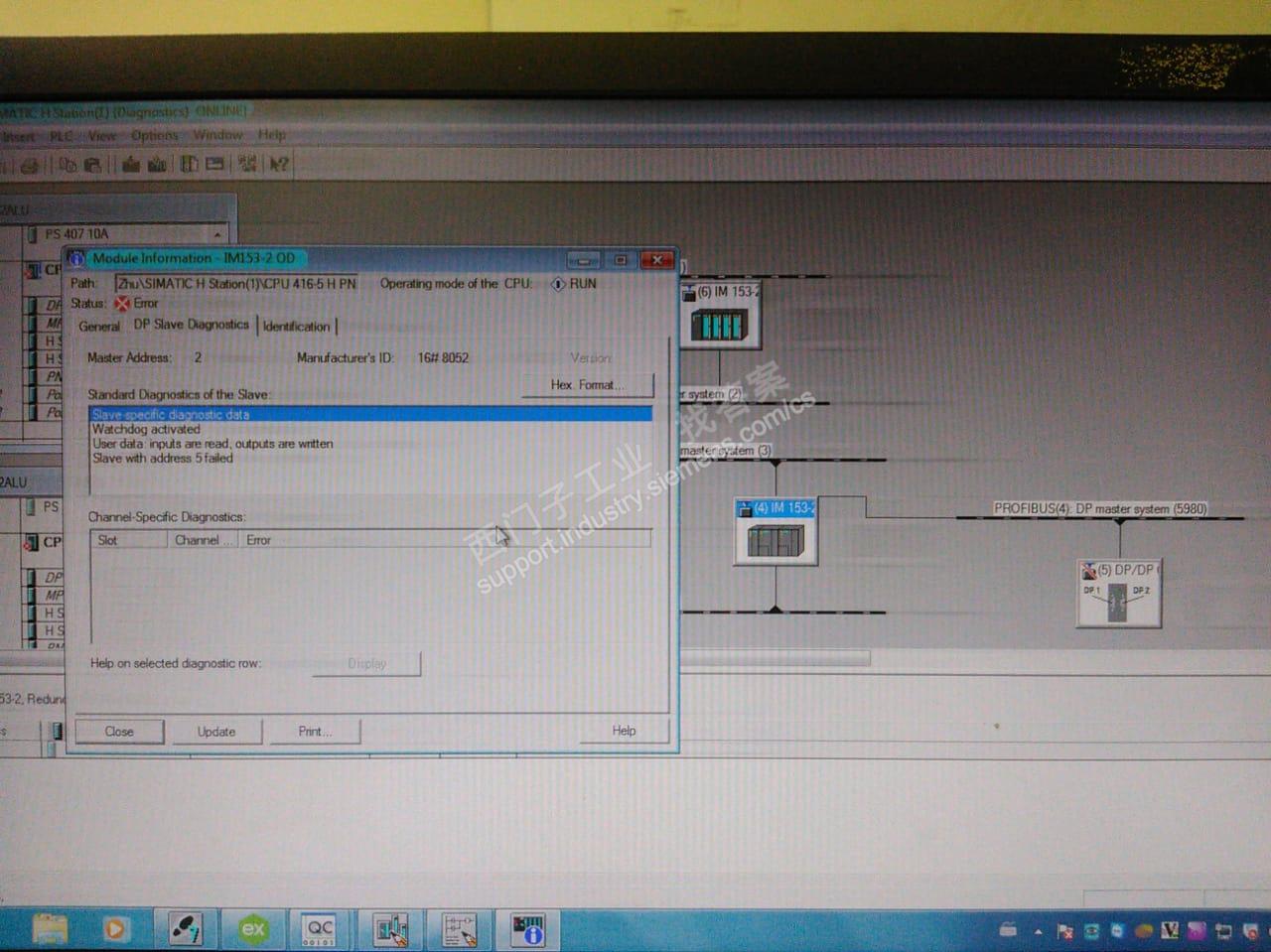

另外，从图2看，你的从站5已经有使用到了，从站地址在系统中是唯一的地址，在dp网络中允许有32个从站，但是，dp地址只能是唯一的站地址出现。
回答者： WWCWWC - 元老 第16级
2019-08-14 07:48:06
你看下这个coupler地址是不是手动拨码？
http://www.ad.siemens.com.cn/productportal/Prods/published/Comm/Comm_2.21/Comm_2.21.html
参照这个，上面有个ADDR指示灯
回答者： 企鹅村 - 中级技术员 第6级
2019-08-14 07:50:59
把5改成其他没有使用的地址试试
回答者： nnnn1234 - 顶级工程师 第12级
2019-08-14 08:37:34
DP/DP Coupler使用快速入门
https://support.industry.siemens.com/cs/document/109480304
回答者： CoolCool的猪 - 高级顾问 第14级
2019-08-14 10:36:42
两个DP网络的地址不能重复，修改其中网络的地址时要检查不要与另一个网络的地址重复。
参考：DP/DP Coupler 用户手册
https://support.industry.siemens.com/cs/document/1179382/dp-dp-coupler?dti=0&dl=en&lc=zh-CN
图片说明：
回答者： yy_42 - 中级工程师 第10级
2019-08-14 14:35:57
