2     概述

本文档描述在摇篮五轴机床上，由于加工特殊工件，增加直角头后，如何做刀具补偿。

3     要求

3.1      硬件要求


硬件

工艺

PPU24x/NCU710

PPU26x/NCU720

PPU28x/NCU730

PPU28x.Advance

车床

-

-

-

-

铣床

●

●

●

●

磨床

-

-

-

-

3.2      软件版本要求

•        标准版五轴系统

4     调试或使用步骤

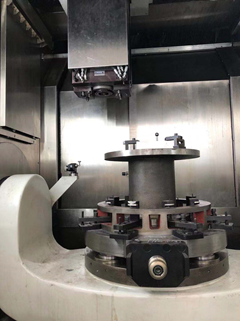

4.1      原来的机床是摇篮五轴，为了加工特殊工件需要加装直角头

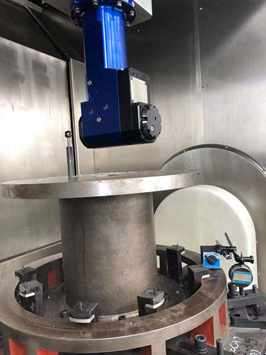

4.2      加装直角头后，刀具半径和长度如何补偿呢？

有两种可以实现，

            方法1.  利用再建一套五轴转换

            方法2.  把直角头看成一把刀具。

本文档介绍方法2，即把直角头当成一把刀具来实现。

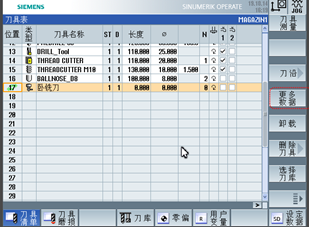

4.3      建立一个卧铣刀

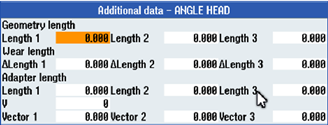

在更多数据里输入：长度1，长度2，长度3


4.4      刀长的计算加工平面不同，长度1，长度2，长度3的含义不同



因为整个附件头+刀具都看成一把刀具，所以加工平面还是G17，只不过在Z，Y两个方向都有刀长

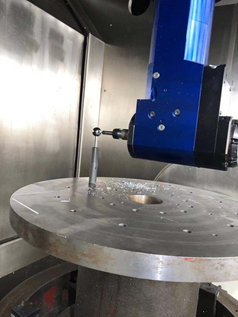

以直角头为例，计算刀长的时候，把直角头+刀具看成一把刀具，L1（Z）长度是刀具的旋转中心到直角头的参考点，如下图所示：





L1=123.956 (Z)

L2=-133.000 (Y)（直角头Y轴矢量+刀具长度）

L3=0 (X)

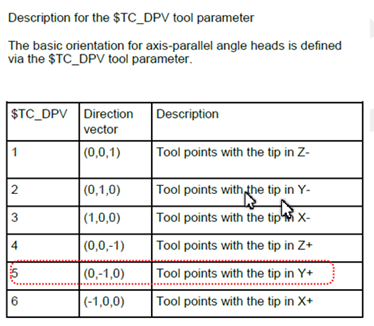

4.5      刀尖点的指向

刀尖的指向确定后，刀具半径的补偿方向就可以定了





4.6      做了以上设置后，刀长和刀具半径的补偿都是对的


5     参考文献

6     作者/联系人

杜玉霞

2019-09-30
