2月17日我们在CNC4you网站上举办了题为“SINUMERIK圆柱齿轮加工功能”的在线研讨会，共有约100位用户参与了本次活动，再次对您的积极参与表示感谢，在问答环节我们的工程师也和部分用户进行了在线的文字互动，探讨齿轮加工方面的经验。现就研讨会上大家提出的热点问题进行总结，主要分为：电子齿轮箱、扩展回退功能、人机界面二次开发、齿轮的加工四个部分。下文将就四个部分的问题做简要说明。

电子齿轮箱

1.     电子齿轮箱的设定值引导与实际值引导，对齿轮加工有什么影响？

指电子齿轮箱功能中的引导轴和跟随轴耦合关系，只有按照实际加工条件（包括滚刀、工件等加工要素）正确定义了耦合关系后，才能实现滚齿功能.

2.       EGON各轴的比例关系是怎么确定的呢？

简单意义上讲，就是定义跟随轴（一般是工件轴）与主动轴（包括刀具旋转轴，轴向切削轴）的传动关系。

3.       车床版828D EGB是标配吗？

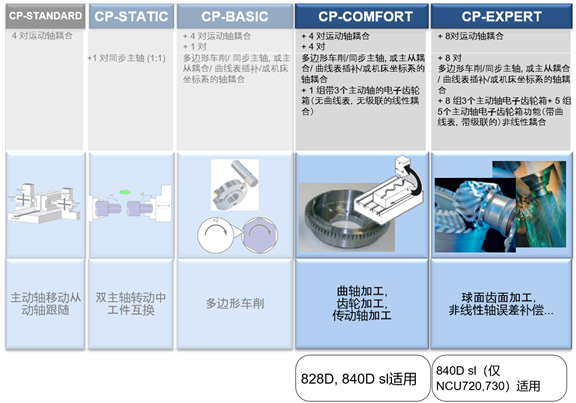

EGB功能是一个选项功能，属于通用耦合选项系列，根据不同的应用层级，选用不同的选项功能：


滚齿一般选择CP-COMFORT(选项订货号6FC5800-0AM73-0YB0).

4.     滚齿模式下，如果进行齿向修型，是怎么实现的，尤其是齿两侧的修型量不同，或一边修型一边不修型?

若需要实现齿向修形，特别是两个齿面的修形量不一致，滚齿的电子齿轮箱选项CP-COMFORT无法满足耦合关系，需要CP-EXPERT才能实现。且只有840Dsl的NCU720, NCU 730可以实现。



扩展回退功能

5.     实现回退有那几种方式？

通常使用同步动作和异步子程序两种方式触发回退功能。

6.     828D能实现NC回退吗？

828D只有驱动控制的回退功能。

7.     回退功能怎么检测电池电容性能？

在加工程序中开启同步和回退功能后，执行加工程序到同步和回退功能指令后，切断机床总电源，观察回退距离是否达到要求的回退距离，达到则表示电池电容储蓄能力满足要求，否则需要更换相应的模块。

8.     断电回退距离，和电容容量的多少成比例关系，有相关计算公式吗？

按母线电容提供的能量，可供电机模块工作时间计算。

9.     840Dsl上面手动方式下触发回退后不回退有哪些原因？

触发回退功能后不回退可能有多种原因，同步动作中使用ID指令只能在程序中有效，手动方式触发回退需要使用IDS，另外需要排查回退功能触发信号是否发出，信号发出了未回退检查驱动配置需要回退轴的回退功能是否勾选。

10.     这个回退功能能适用所有设备么？

可以的，回退功能不限于齿轮加工机床，比如磨床等也会配置回退功能。

11.     视频里介绍的是断电回退，我要求的是急停回退，人为判断危险后的紧急处理？

扩展回退功能实际上包括两个部分：其一为机床外部电源切断后的回退功能；其二为齿轮加工过程中出现导致机床停止时报警同时触发回退功能。所以使用回退功能后在测试回退功能时通常采样拍下急停按钮产生急停报警触发回退。



人机界面二次开发

12.   界面二次开发是什么

简而言之就是机床厂家为了方便机床使用，根据自己的机床特点和加工工艺要求在西门子标准系统 的基础上开发了一些功能界面。比如以滚齿加工来讲，如果没有二次开发，需要手动对刀和编加工程序，若做了参数编程的二次开发界面只需要输入加工的刀具工件参数就不需要对刀编程序即可加工工件。

13.   界面开发用什么软件？

如下表所示，界面二次开发可以有多种选择方案：


产品

开发方式

实现功能

优点

缺点

828D

EASYSCREEN

参数输入，数据读写，文件管理

操作简单易学，周期短

功能不强

XML

参数输入，数据读写

操作简单易学

功能不强

840Dsl

EASYSCREEN

参数输入，数据读写，文件管理

操作简单

功能不强，保密性差

WinCC

参数输入，数据读写，文件管理

操作简单易学

开发软件收费，插件收费

VS2008,

QT,

OPP

参数输入，数据读写，文件管理，硬件访问，事件管理

功能强大，能实现几乎所有功能，
支持复杂运算，数据库

开发软件收费，需要程序开发人员，开发周期长


14.   二次开发常用于实现哪些功能？

通常应用于如齿轮加工这种工艺比较固定的参数化编程加工，以及方便设备维护的状态、IO点监控等。以及一些机床厂家自定义功能的激活和取消。

15.   二次界面开发，影响系统运行吗？

一般二次界面不会影响系统运行。有时还取决于编程技巧，占用内存量的多少，逻辑算法的设计，这些也会对程序的高效运行有些影响的

16.   可以在第三方PC上开发二次界面吗？

840Dsl通过使用开发包可以实现在第三方OP上做二次界面开发

齿轮加工

17.   滚齿加工对刀怎么实现？刀尖点怎么定义的？

在没有使用二次开发界面参数化编程时，滚齿加工需要手动对刀。机床厂家开发了二次开发界面后（目前几乎所有滚齿机都具有参数化编程界面）只需要输入正确工件参数和刀具参数，以及其他加工相关的参数就可以了不需要手动对刀。

18.   滚齿加工需要刀补吗？

一般不需要。滚齿机普遍使用自定义人机界面，当中刀具的长度，偏移的数值都是设计好的

19.   滚削鼓形齿机床轴是怎么运行实现的，只知道大体运动，但不知道具体怎么联动运作的？

通过电子齿轮功能叠加X轴、Z轴的圆弧插补实现。

20.   齿轮加工如果要在线自动测量功能是否还需要另外开通什么功能？

齿轮加工需要在线测量功能需要增加选项测量功能6FC5800-0AM32-0YB0


如您还有有关齿轮加工的问题，欢迎您在“问与答”模块提问，我们将在第一时间为您解答。
