1 声明

本手册及样例包均为免费提供，仅供参考。所述版本、应用及案例可能与用户实际应用不符，请用户在使用前认真阅读相关使用说明，根据自身的应用环境及机床特点进行调整，并进行严格的测试，以规避可能存在的风险。对于在使用中发生的人员、财产等损失，由用户自行承担。

以上声明内容的最终解释权归西门子（中国）有限公司所有，后续内容更新恕不做另行通知。

2 概述

西门子数控系统推出sidescreen边屏技术已经有一段时间了，边屏是什么，它又有哪些用途，本篇就简单的说一说。

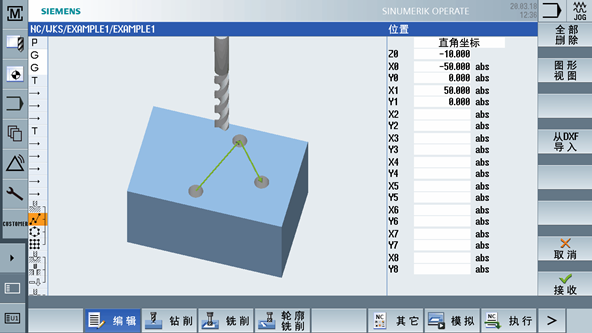

边屏技术是SINUMERIK Operate V4.8 版本上的界面技术，随着触摸屏，大屏幕在机床行业中的发展应运而生，类似于分屏，它在Operate界面上的位置靠左或靠右，在保留原有人机界面的基础上另开辟出一片区域，像看板一样精简的显示更多有效信息。

既然提到大屏，边屏技术对屏幕分辨率有一定的要求，它支持两种规格的分辨率：1366x768, 1920x1080

(其中1920x1080还可以横屏或竖屏自由放置)，如 SINUMERIK 828D PPU290.4 分辨率为1366x768；SINUMERIK 840Dsl black line / black line plus系列的多款产品都支持1366x768，1920x1080。

这里不再一一赘述，详见SINUMERIK 828D / 840Dsl最新样本手册。

西门子数控系统 Sidescreen 边屏技术
控制器	SINUMERIK 828D，SINUMERIK 840D sl
面板	PPU 290, black line & black line plus
分辨率	1366x768, 1920x1080
人机界面	SINUMERIK Operate /NCU，SINUMERIK Operate /PCU，SINUMERIK Operate /PC
软件	Operate V4.8
选项要求	标配
系统参数	9114 $MM_SIDESCREEN = 1
开发语言	SINUMERIK Run MyScreens / SINUMERIK EasyXML

如何激活边屏呢，很简单，显示机床参数 MD 9114 修改为1，重启HMI就可以了。

它可以任性的折叠和展开，展开即可领略大屏风采。

sidescreen 001.gif

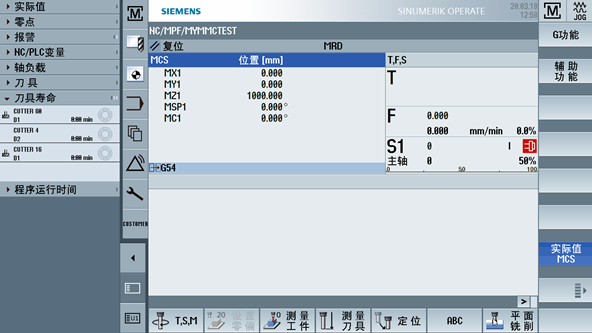

系统预定义的显示插件，插件也可以任性的折叠和展开。

插件内还有玄机，标题文字后的小点点也是设计的亮点，它告诉你当前所在的位置。

sidescreen 002.gif

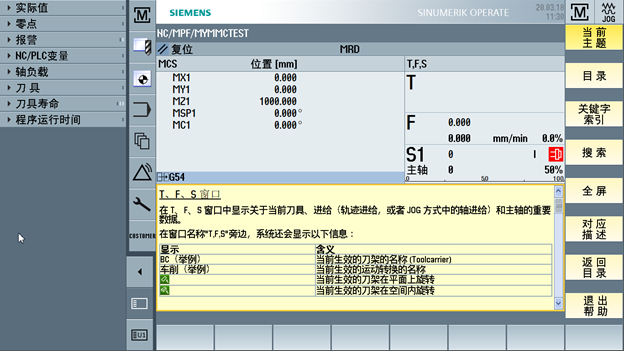

通过导航键快速的切换到各个界面区域。

sidescreen 003.gif

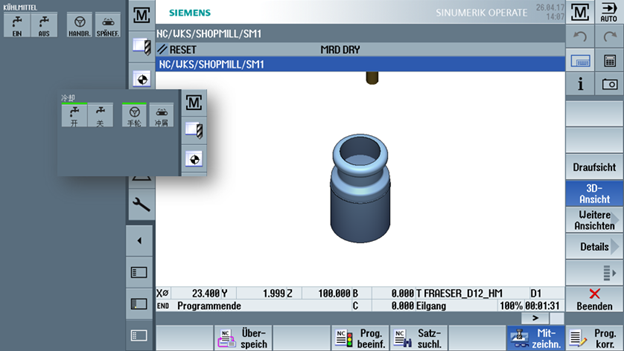

支持触摸操作的MCP软键：最多可定义64个按键。

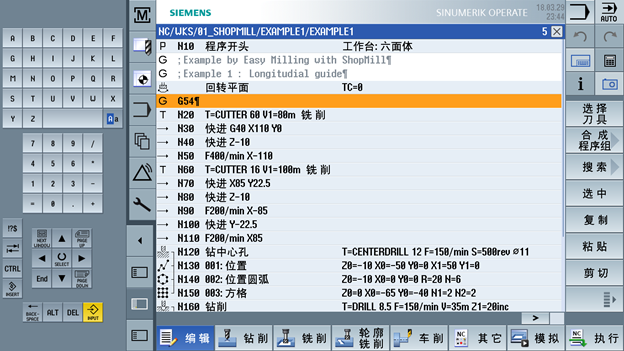

为方便操作员输入字符的虚拟键盘。

更强大的是，它还支持二次开发，按照用户机床的应用需求，定制化显示所需信息。它的开发也很方便，系统已经设计好了开发框架，只需要修改特定的配置文件就可以快捷的实现界面开发。

开发语言：SINUMERIK Run MyScreens / SINUMERIK EasyXML

可以开发更多的页面。每个页面上还可以开发更多的插件。

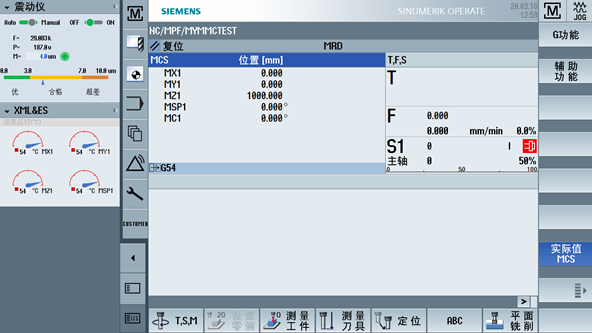

结尾献上边屏技术应用一例：温度监控的仪表盘显示。

sidescreen 004.gif

西门子数控系统 Sidescreen 边屏技术
控制器	SINUMERIK 828D，SINUMERIK 840D sl
面板	PPU 290, black line & black line plus
分辨率	1366x768, 1920x1080
人机界面	SINUMERIK Operate /NCU，SINUMERIK Operate /PCU，SINUMERIK Operate /PC
软件	Operate V4.8
选项要求	标配
系统参数	9114 $MM_SIDESCREEN = 1
开发语言	SINUMERIK Run MyScreens / SINUMERIK EasyXML

Cheng Fei

2020年3月27日
