1 免责声明

本使用手册及样例包目录内所包含文档、PLC程序、机床可执行程序（MPF、SPF、…）、电气图，可能与用户实际使用不同，用户可能需要先对例子程序做修改和调整，才能将其用于测试。本例程的作者和拥有者对于该例程的功能性和兼容性不负任何责任，使用该例程的风险完全由用户自行承担。由于它是免费的，所以不提供任何担保，错误纠正和热线支持，用户不必为此联系济南友联控制工程有限公司技术支持与服务部门。

对于在使用中发生的人员、财产损失本公司不承担任何责任，由使用者自行承担风险。

以上声明内容的最终解释权归济南友联控制工程有限公司所有，后续内容更新不做另行通知。

2 概述

适用场合：S7-1200通过PN耦合器和828D数控系统通讯。

简介：PN/PN Coupler 的两个PROFINET 网络是相互独立的，其通信速率也可以不同。每个PROFINET 接口作为独立的IO Device 在网络中有单独的Device name，两个网络的通信数据区输入/输出方式必须相互对应。

PN/PN Coupler用于连接两个以太网子网，实现子网间的数据交换。通常能传送 16 字节的输入数据和 16 字节的输出数据。为了将 PN/PN Coupler的地址宽度从 16 字节扩大到 112 字节，必须在控制系统上安装一个附加 SDB。

3 要求

3.1 本例中应用到的软硬件明细

硬件	订货号	软件(固件)版本
828D PPU271.4	6FC5370-5AA40-0AA0	V04.08+SP04
S7-1200 CPU1212C DC/DC/DC	6ES7212-1AE40-0XB0	V4.2
PN-PN Coupler	6ES7158-3AD10-0XA0	V4.2
博途软件		V15.1
SDB		V04.07.04.01

3.2 软件版本要求

• V4.7+SP04+HF01及以上版本

3.3 其他要求

● PN耦合器在 SINUMERIK 828D 上已经固定定义了名称“PN-PN-Coupler20”，因此，相连子网也必须是该名称。

● PN耦合器用于连接828D的接口的IP 地址固定设置为：192.168.214.20

● PPU须连接到PN/PN 耦合器的X1接口上

● S7-1200须连接到PN/PN耦合器的X2接口上

● 828D从SW V4.7 SP4 HF1版本以后都可支持该字节扩展

● SDB文件对应版本须为V04.07.04.01及以上版本，内部版本为99.10.03.08

● PN耦合器须使用新型号的产品，订货号为6ES7158-3AD10-0XA0

4 注意事项

4.1 注意事项一

连接说明：

828D侧：

PPU的接口PN1或PN2连接至PN/PN Coupler的X1接口上

S7-1200侧：

1200的接口X1连接至PN/PN Coupler的X2接口上

4.2 注意事项二

操作Factory setting时，出现下图提示delete manufacturer files时若选择YES，会将SDB文件一同清除，建议初次上电时总清时可选择YES，调试之后若需总清时最好选择NO。

5 调试或使用步骤

5.1 PN/PN Coupler侧调试：

PN/PN Coupler侧需要将X1接口地址设为192.168.214.20，名称设置为PN-PN-Coupler20，具体设置步骤详见简明调试手册。

5.2 828D侧调试：

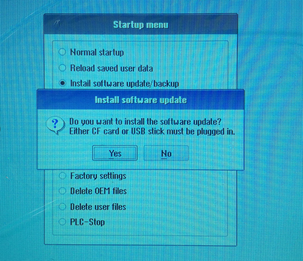

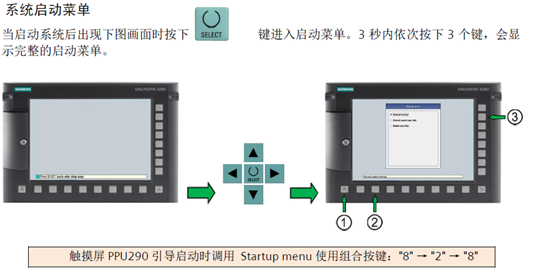

首先安装SDB文件，开机启动后，按如下步骤进入系统启动菜单栏：

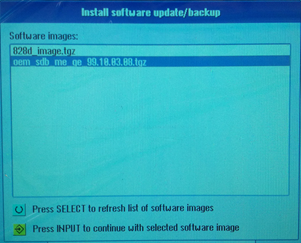

然后选择Install software update/backup菜单，插入U盘后点击YES按钮

然后选择存储在U盘内的SDB文件，按下INPUT黄色按钮，等待系统提示安装完成后，拔下U盘，最后重启系统。

SDB文件安装成功后，会在诊断——版本——OEM应用程序中多出SDB40，SDB60，SDB80三个文件，点击详细按钮可看到内部版本已升级到99.10.03.08。

将参数11241修改为2（注意：未导入SDB文件前，若将此参数设置为非0并重启时，会导致与NC通讯失败，系统启动不了，只能做一次Factory setting后，系统才能正常启动），通过下图对比可以很直观的看出11241设为0和2的区别：当11241默认为0时，子插槽数量为10，可供使用的字节数为16，当11241改为2时，子插槽数量变更为18，可供使用的字节数增加到112个。

将光标移至设备编号20处，点击详细菜单可以看到828D内部默认组态的详细地址及插槽号等信息。

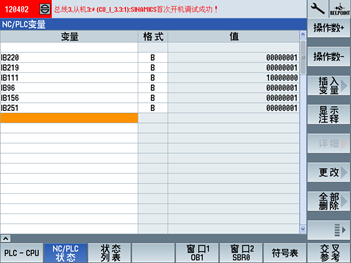

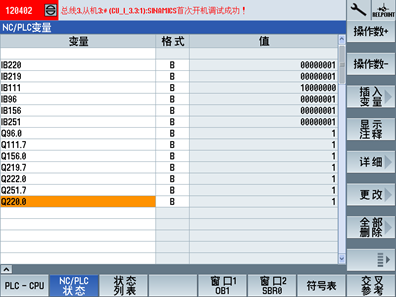

将上述图片总结如下：（后面S7-1200组态时需要用到该表格）

表格1

	828D侧			PLC侧
插槽号	字节长度	I/O地址	类型	类型	I/O地址
1	16	96…111	输入	输出	96…111
2	16	96…111	输出	输入	96…111
3	64	156…219	输入	输出	156…219
4	32	220…251	输入	输出	220…251
5	64	156…219	输出	输入	156…219
6	32	220…251	输出	输入	220…251

5.3 S7-1200侧调试：

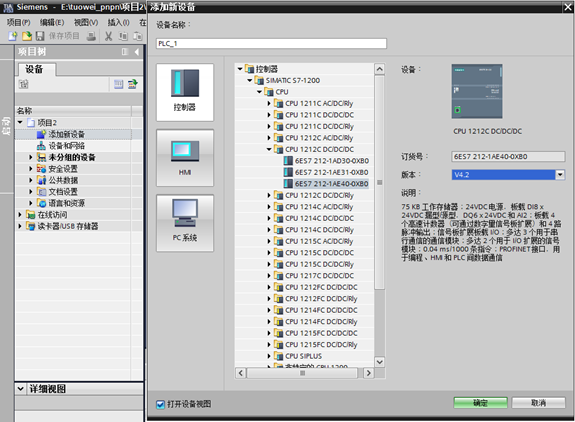

打开博途——新建项目——添加新设备——选择相应的CPU型号——确定

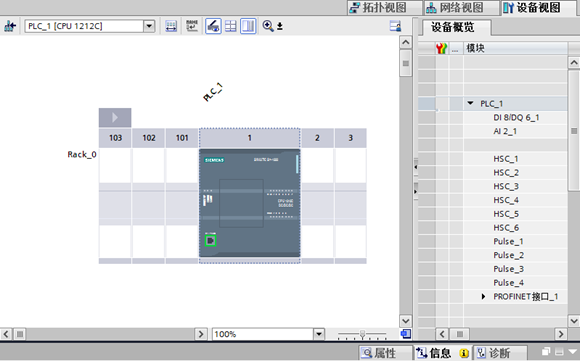

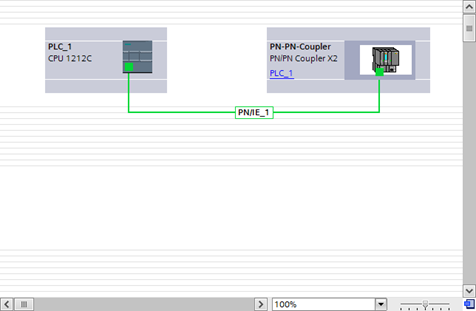

如下图所示，成功插入S7-1200设备：

设备插入成功后，开始组态PN/PN Coupler，若此前安装过PN/PN Coupler的GSD文件后，可直接组态，若没有安装，则需要先安装PN/PN Coupler的GSD文件.

PN/PN Coupler的GSD文件下载链接地址为：https://support.industry.siemens.com/cs/document/23742537/profinet-gsd-files-%3A-gateway?dti=0&lc=en-SK

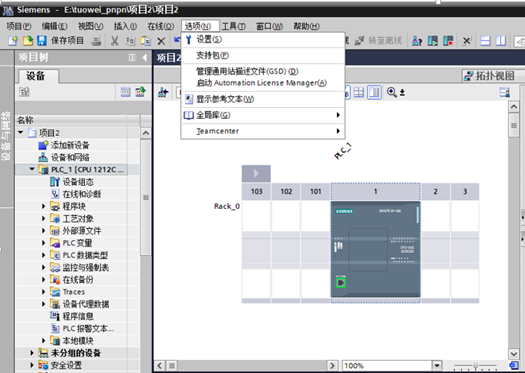

在此简单介绍一下GSD文件安装步骤：首先打开选项功能菜单，点击“管理通用站描述文件（GSD）”菜单，打开安装界面。

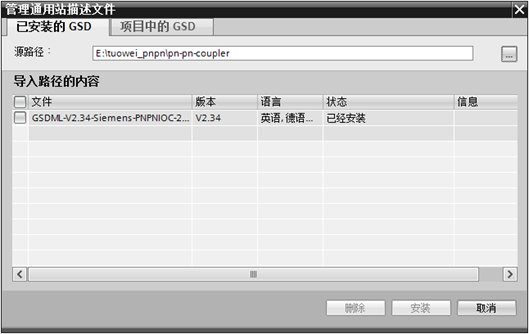

然后找到下载好的GSD文件的存放路径，点击安装即可，状态显示“已经安装”后即代表安装成功。

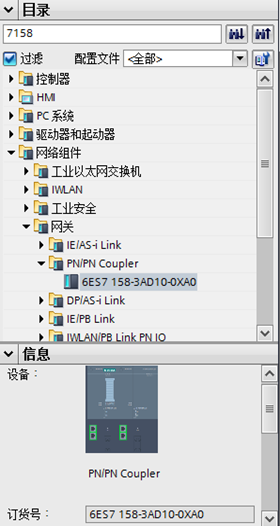

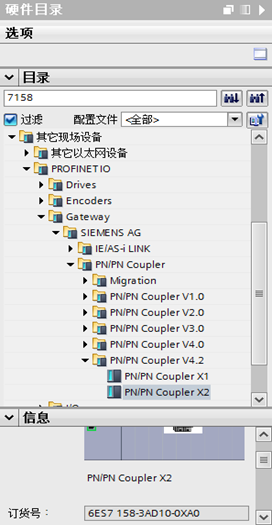

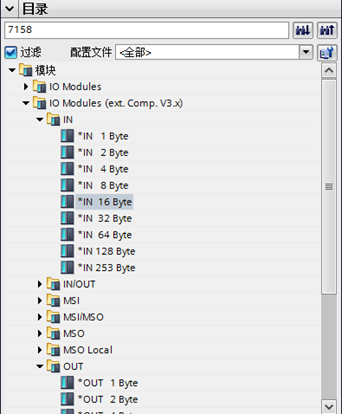

GSD文件安装成功并刷新硬件目录后，便可通过搜索订货号来查找组态文件，此处需要特别注意的是不要选择路径：网络组件——网关内的PN/PN Coupler文件，我们要在路径：其他现场设备——PROFINET IO——Gateway——SIEMENS AG——PN/PN Coupler——PN/PN Coupler V4.2内选择 PN/PN Coupler X2文件。

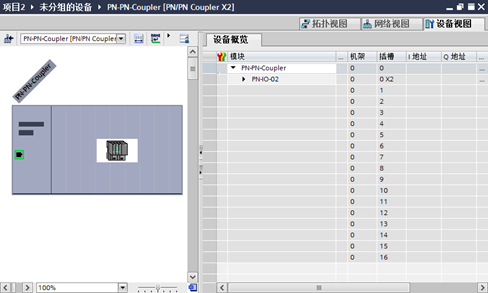

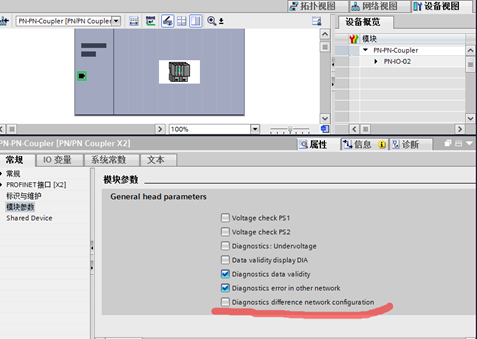

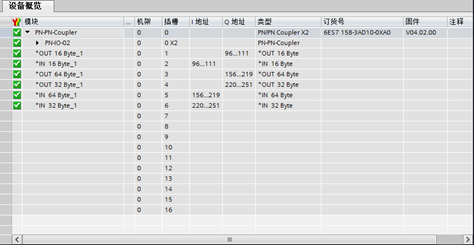

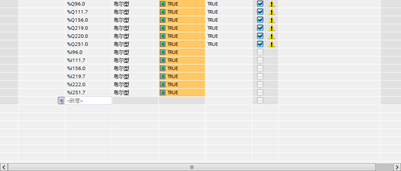

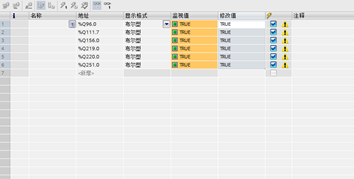

如下图所示，左右两个文件虽然订货号完全一致，但是左边图片所示的文件才是我们需要用到的组态文件。
