2 概述

本文档描述如何在IPC427E/477E上PCU Base Software和SINUMERIK Operate已安装完成后，如何在IPC427E/477E上安装STEP 7 V5.6 for PCU 50/IPC 4x7E。

2.1 相关软件

软件	订货号
PCU Base Software Win7 / Win10 V12.1 HF4 for PCU 50.5 and IPC	软件包含在840D sl Toolbox DVD光盘中
SINUMERIK Operate 4.8 SP5 HF9 for PCU 50.5 / IPC	软件包含在840D sl Toolbox DVD光盘中
SINUMERIK 840D sl STEP 7 V5.6 HF5 for PCU 50/IPC 4x7D/E Windows 7 and Windows 10	6FC5252-5AY01-6AG0

3 安装STEP 7 V5.6 for PCU 50/IPC 4x7E

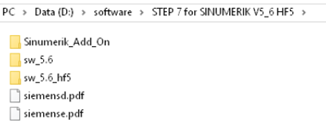

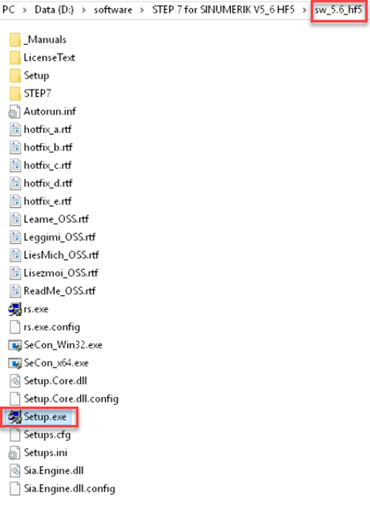

本文档以STEP 7 V5.6 HF5 for PCU 50/IPC 4x7D/E为例。STEP 7 V5.6 HF5 for PCU 50/IPC 4x7D/E的DVD光盘中包含以下文件，

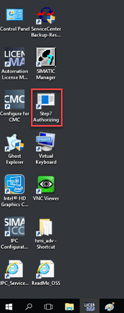

3.1 安装STEP 7 V5.6 for PCU 50/IPC 4x7E

安装STEP 7 V5.6 Programming Software for SIMATIC S7 / C7，双击Setup.exe，按向导提示安装（缺省路径）。

3.2 安装STEP 7 V5.6 HF5 for PCU 50/IPC 4x7E

安装Hotfix 5 (K5.6.0.5) per STEP 7 V5.6 Software di programmazione per SIMATIC S7 / C7

双击Setup.exe，按向导提示安装（缺省路径）。

3.3 安装SINUMERIK_Add_On

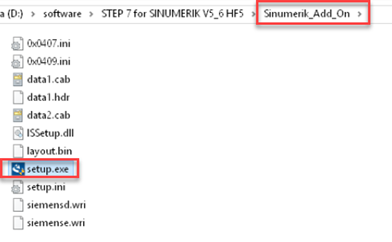

安装SINUMERIK_Add_On，双击Setup.exe，按向导提示安装（缺省路径）。

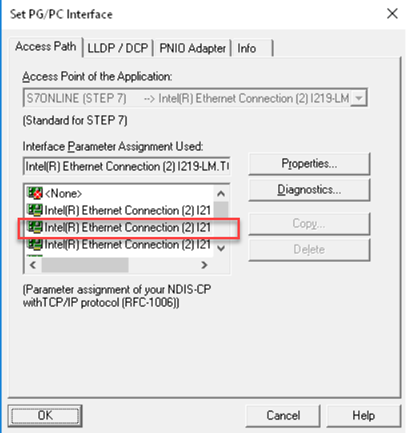

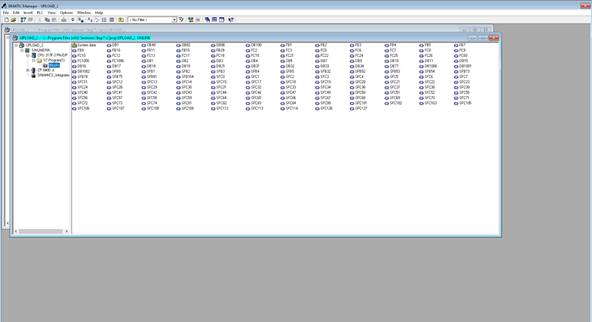

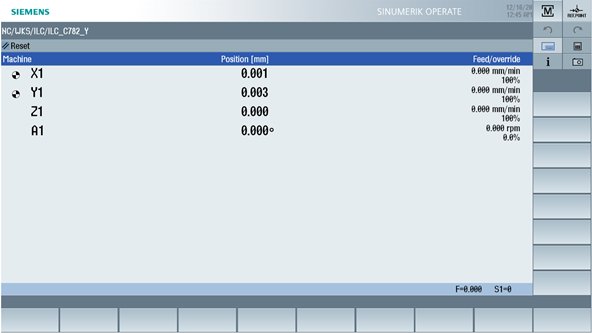

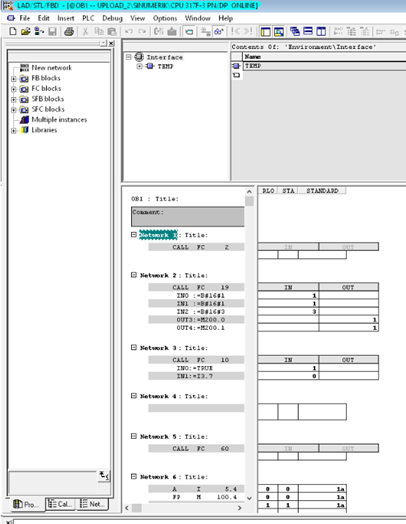

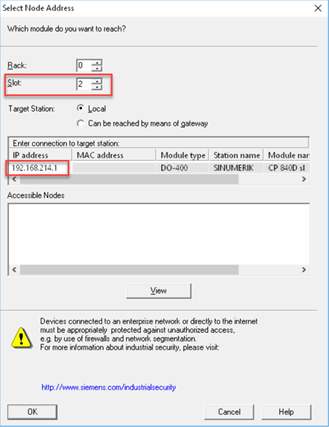

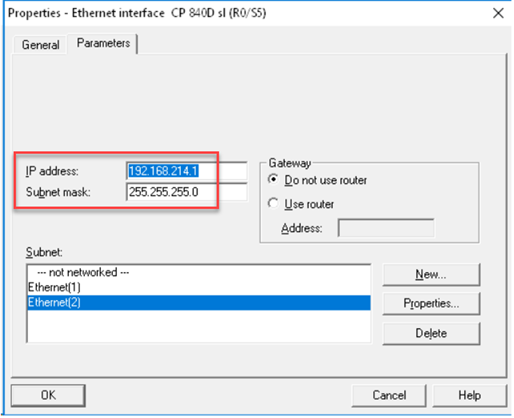

4 配置集成STEP7到SINUMERIK Operate

可以使用两种方法定义配置文件，集成STEP 7 V5.6 for IPC 4x7E到SINUMERIK Operate。

4.1 方法1.

4.1.1 oemframe.ini文件

在‘C:\ProgramData\Siemens\MotionControl\compat\add_on’目录下增加oemframe.ini文件，

· 内容如下：

[s7tgtopx]

; with HMI-Advanced=eliminate minimize/maximize buttons of the Step7 window

WindowStyle_Off=196608

; with HMI-Advanced=switch to previous task when Step7 is terminated

nSwitchToTaskAfterTermination=-2

nSecondsToFindWindow=10

fForceTaskFocus=1

· 说明

文件oemframe.ini文件可从‘C:\Program Files (x86)\Siemens\MotionControl\siemens\sinumerik\hmi\template\step7’目录下获得。

4.1.2 slamconfig.ini文件

在‘C:\ProgramData\Siemens\MotionControl\oem\sinumerik\hmi\cfg’目录下增加slamconfig.ini文件，

· 内容如下：

[STEP7]

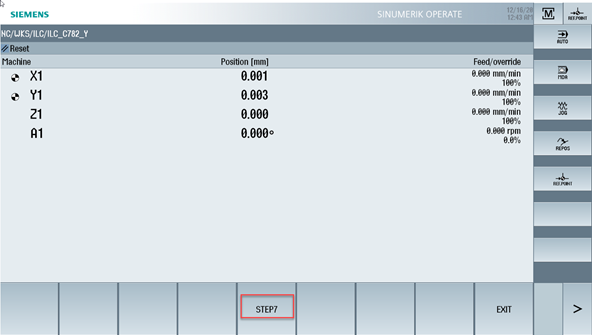

; 定义启动STEP7的软键

SoftkeyPosition=12

AccessLevel=4

· 说明

文件slamconfig.ini文件可从‘C:\Program Files (x86)\Siemens\MotionControl\siemens\sinumerik\hmi\template\step7’目录下获得。

4.1.3 systemconfiguration.ini文件

在‘C:\ProgramData\Siemens\MotionControl\oem\sinumerik\hmi\cfg’目录下增加systemconfiguration.ini文件，

· 内容如下：

[processes]

; 定义STEP7的运行程序

PROC600= process:= STEP7, cmdline:="C:\\Program Files (x86)\Siemens\STEP7\\s7bin\\s7tgtopx.exe", oemframe:= true, classname:="s7tgtopx", deferred:= true

[areas]

AREA600= name:=STEP7, process:= STEP7

· 说明

文件systemconfiguration.ini文件可从‘C:\Program Files (x86)\Siemens\MotionControl\siemens\sinumerik\hmi\template\step7’目录下获得。

4.2 方法2.

4.2.1 addon_dirs.STEP7文件

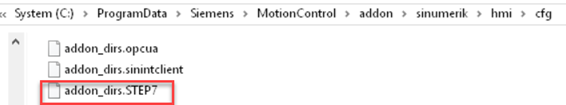

在‘C:\ProgramData\Siemens\MotionControl\addon\sinumerik\hmi\cfg’目录下增加addon_dirs.STEP7文件，

· 内容如下：

[addon_dirs]

ADDON_1=STEP7

· 说明

addon_dirs.STEP7文件须手动增加。

4.2.2 slamconfig.ini文件

在‘C:\ProgramData\Siemens\MotionControl\addon\sinumerik\hmi\STEP7\cfg’目录下增加slamconfig.ini文件，

· 内容如下：

[STEP7]

; 定义启动STEP7的软键

SoftkeyPosition=12

AccessLevel=4

· 说明

文件slamconfig.ini文件可从‘C:\Program Files (x86)\Siemens\MotionControl\siemens\sinumerik\hmi\template\step7’目录下获得。

4.2.3 systemconfiguration.ini文件

在‘C:\ProgramData\Siemens\MotionControl\addon\sinumerik\hmi\STEP7\cfg’目录下增加systemconfiguration.ini文件，

· 内容如下：

[processes]

; 定义STEP7的运行程序

PROC600= process:= STEP7, cmdline:="C:\\Program Files (x86)\Siemens\STEP7\\s7bin\\s7tgtopx.exe", oemframe:= true, classname:="s7tgtopx", deferred:= true

[areas]

AREA600= name:=STEP7, process:= STEP7

· 说明

文件systemconfiguration.ini文件可从‘C:\Program Files (x86)\Siemens\MotionControl\siemens\sinumerik\hmi\template\step7’目录下获得。
