2 概述

在专用机床中很多都有特定的加工程序以及界面，而在用户侧往往需要加工同类型不同规格的零件，此时只需修改相应界面参数即可。但是每次切换零件都需要重新输入相匹配的参数，有没有一种方法可以将常用零件的工艺参数保存出来，需要用的时候再读取出来呢，答案是肯定的。本例分享下如何将界面参数保存读取的方法。

3 要求

3.1 硬件要求

	硬件
工艺	PPU24x/NCU710	PPU26x/NCU720	PPU28x/NCU730	PPU28x.Advance
车床	●	●	●	●
铣床	●	●	●	●
磨床	●	●	●	●

3.2 软件版本要求

• V4.7

3.3 其他要求

4 注意事项

4.1 注意事项一

本例只对保存参数，读取参数的相关语法做介绍，不针对所有界面语法。详细语法说明请在参考文献中查阅

5 调试或使用步骤

5.1 流程示意

保存流程：

读取流程：

5.2 特殊语法介绍

1：FUNCTION_BODY：

属性

name= “函数体的名称”

● parameter = “参数列表” （可选）

属性列出了需要的传输参数。参数相互之间以逗号分隔。

调用函数体时，函数调用中给定参数的值会复制到所列出的传递参数中。

● return = “true” （可选）

如果属性设为 true，则创建局部变量 $return。将函数的返回值复制到其中，

在退出该函数时该值会继续传输给主调函数。

语法

<FUNCTION_BODY name = "<function_name>" parameter = "<p1, p2, p3>"

</FUNCTION_BODY>

2：FOR 循环

说明

for （初始化；测试；继续）指令

语法

<FOR>

</FOR>

按下列方式执行 For 循环：

1. 运用表达式初始化（INIT）。

2. 运用表达式文本（CONDITION）作为布尔型表达式。如果值为假（false），则结束 For 循环。

3. 执行后续的指令。

4. 运用表达式继续（INCREMENT）..

注意

所有在 INIT、CONDITION 和 INCREMENT 分支中使用的变量都要在 FOR 循

环的外部创建。

3：doc.writetofile

该函数可以将一个字符串变量的内容写入指定文件中。文件名只能用小写字母。需要访问另一个目录中的文件时，可采用相对路径，即目录从 appl 或 dvm 开始

参数

progname - 文件名

str1 - 字符串

语法

<function name="doc.writetofile" > progname, str1</function>

示例

4：MSGBOX

指令会打开一个信息盒，其给分支的返回值可供使用

语法

<MSGBOX text="<Message>" caption="<caption>" retvalue="<variablename>" type="<button type>" />

属性

● text 文本

● caption 标题

● retvalue 其中复制有返回值的变量名：

1 – OK

0 – CANCEL

● type

应答可能：

“BTN_OK”

“BTN_CANCEL”

“BTN_OKCANCEL”

如果对属性 "text" 或 "caption" 使用报警编号，则信息盒会显示为该编号所保存

的文本。

示例

5：IF语句

有条件的指令（IF, THEN, ELSE）标签 THEN 和 ELSE 包含在标签 IF 中。标签 IF 后跟有条件，而条件在标签 CONDITION 中执行。需要通过其他的指令处理来确定运算结果。如果函数结果为真，则执行 THEN 分支而跳过 ELSE 分支。如果函数结果为假，则解析器执行 ELSE 跳转。

语法

<IF>

<THEN>

情况说明：条件满足

</THEN>

<ELSE>

情况说明：条件不满足

</ELSE>

</IF>

举例

<if>

<condition> doext == 1</condition>

<then>

<MSGBOX text="读取参数组完成" caption="读取参数完成" retvalue="st2"

type="BTN_OK" />

</then>

<else>

</else>

</if>

如果doext==1则弹出读取参数完成提示框，否则弹出读取参数错误提示框

6：doc.exist

如文件存在，则函数提供值 1。文件名只能用小写字母。需要访问另一个目录中的文件时，可采用相对路径，即目录从 appl 或 dvm 开始。

语法	<function name="doc.exist" return="<int_var>" >progname </function>
参数	progname - 文件名
示例	<function name="doc.exist" return="doext">filename</function>

7：readfromfile，string.find，string.left，string.trimrigh，string.delete，ftrans等语法说明，请参考SINUMERIK 840D sl基本软件和操作软件手册

5.3 保存参数程序结构与说明

1：在主标签xmldial.xml中定义所有界面标签，以及相应变量

<?xml version="1.0" encoding="UTF-8"?>

<?include src="f:\appl\Main.xml"?>

</DialogGui>

界面文件中包含main.xml标签

界面启动时定义字符串变量st1,st2

2：在main.xml标签中定义按键，以及按键调用

<OPEN_FORM name="main" />

</softkey>

</softkey>

</softkey>

</menu>

定义按键 倒角加工，按键跳转至main.xml标签

定义按键 保存参数，按键调用函数体paraset，函数体定义在后面会说到

定义按键 读取参数，按键调用函数体pararead，函数体定义在后面会说到

3：定义界面显示文本

<paint>

<text xpos="10" color="#000000" ypos="100" font="1">X轴进刀位置</text>

<text xpos="10" color="#000000" ypos="125" font="1">X轴退刀位置</text>

<text xpos="10" color="#000000" ypos="150" font="1">Z轴起始偏移角</text>

<text xpos="10" color="#000000" ypos="175" font="1">XY轴安全位置</text>

<text xpos="275" color="#000000" ypos="325" font="1">齿顶高系数</text>

<text xpos="275" color="#000000" ypos="350" font="1">齿底高系数</text>

<text xpos="20" color="#000ff0" ypos="50" font="2">齿轮参数组名称</text>

</paint>

文本需定义在<paint>…</paint>之中

4：定义界面输入框

<init>

</init>

<focus_in />

<edit_changed />

<index_changed />

<key_evennt />

</form>

定义界面标题倒角中心

定义齿轮参数组名称输入框，变量st1是在xmldial.xml中定义的字符串变量

定义输入框所关联的R变量，以及位置，颜色等

如X轴进刀位置对应r[0].

固定结构

当完成第1，2，3，4步之后就可以显示出界面，如图所示：

5：定义保存函数体paraset，对应第1步中按键调用函数体

<function_body name="paraset">

对应按键保存参数，调用函数体名称paraset

在函数体paraset定义变量，用于函数体计算

输出文件名称，以及文件路径

<for>

<init>

<op>index=0</op>

</init>

<condition> index <=10</condition>

<op>index = index + 1</op>

</increment>

<op>R_1="Nck/Channel/Parameter/R[$index]"</op>

<op>filecont =filecont+midcont + _T"\\n"</op>

<function name="doc.writetofile">filename,filecont</function>

</for>

</function_body>

循环结构：

1 初始化index为0

2 当index<=10时，将R[index]写入至定义路径文件中

结束循环后弹出保存完成对话框

6：定义读取函数体parasread，对应第1步中按键调用函数体

<function_body name="pararead">

<function name="doc.exist" return="doext">filename</function>

对应按键读取参数，调用函数体名称pararead

在函数体pararead定义变量，用于函数体计算

<if>

<condition> doext == 1</condition>

<then>

<function name="doc.readfromfile" return="readcont">filename</function>

<for>

<init>

<op>index=0</op>

</init>

<condition> index<= 10</condition>

<op>index = index + 1</op>

</increment>

<function name="string.find" return="entindex">readcont, _T"\\n"</function>

<function name="string.left" return="substr">readcont, entindex</function>

<function name="string.trimright">substr</function>

<op>entindex = entindex +1</op>

<function name="string.delete">readcont,0,entindex</function>

<type_cast name="substr" type="float"/>

<op> "Nck/Channel/Parameter/R[$index]"= substr</op>

<type_cast name="ftrans" type="string"/>

</for>

</then>

<else>

</else>

</if>

</function_body>

判断文件是否存在，若存在则doext为1，否则为0若文件存在，执行<then></then>中的循环字符串处理语句，完成后输出读取完成提示框

若不存在则执行<else></else>中语句输出读取失败提示框

文件不存在，输出错误提示框

5.4 功能演示

例1保存参数演示：将界面参数保存至文件CHILUN1中,如图：

1：输入对应参数，如：X轴进刀位置11，输入齿轮参数组名称CHILUN1，按INPUT键确认

2 点击屏幕右侧保存参数，保存完成后弹出提示框：保存参数完成，如图：

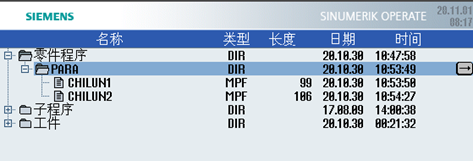

3 此时在零件程序目录会生成CHILUN1.MPF文件，对应界面中定义的文件路径"n:\mpf\para\%s.mpf"如图：

保存的数值如下：

例2读取参数演示：将文件CHILUN2中的参数加载至变量中

1：CHILUN2文件中数值如图：

2: 在自定义界面齿轮参数组名称中输入 CHILUN2，并按INPUT键确认

3：点击屏幕右侧读取参数按键，读取完成后弹出提示框：读取完成

4 此时观察之前定义的参数已经改变，比如X轴进刀位置原先是0.读取成功后变为10.，读取完成

例3读取不存在参数组演示：将文件CHILUN3（文件不存在）中的参数加载至变量

由于不存在CHILUN3文件，故读取失败，弹出读取失败提示框。如图：
