2      概述

主从龙门轴，1个轴向用4个电机进行驱动，在进行轴优化时会遇到一个CU最大只能同时优化3个电机的问题。需提前规划好电源模块，驱动模块，NX的排布，通讯线缆连接。避免后期的重新调整。

3      要求

3.1      硬件要求


硬件

工艺

PPU24x/NCU710

PPU26x/NCU720

PPU28x/NCU730

PPU28x.Advance

车床

●

●

●

●

铣床

●

●

●

●

磨床

●

●

●

●

3.2      软件版本要求

•         主从控制选件：6FC5800-0AS52-0YB0

•         龙门轴选件：6FC5800-0AS51-0YB0

4      注意事项

4.1      注意事项一

一个CU单元最大只能同时优化3个电机。

5      安装步骤

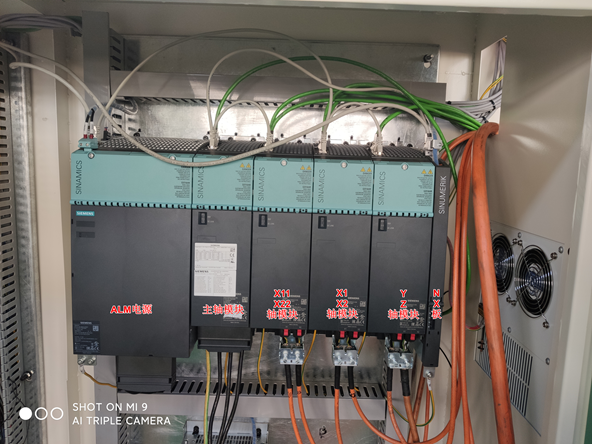

5.1      电柜模块排布


1.     其中X1轴，X2轴为龙门轴对。X11轴为X1的从动轴，X22轴为X2轴的从动轴。

5.2      拓扑结构图

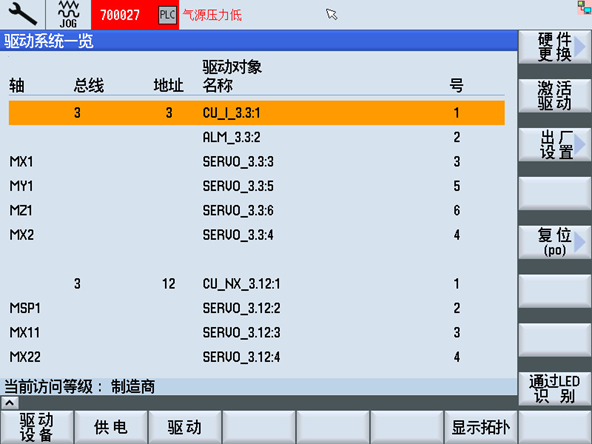

5.3       轴驱动分配图


以上硬件排布及拓扑结构，即满足龙门轴优化需求也满足CU单元计算负载需求。

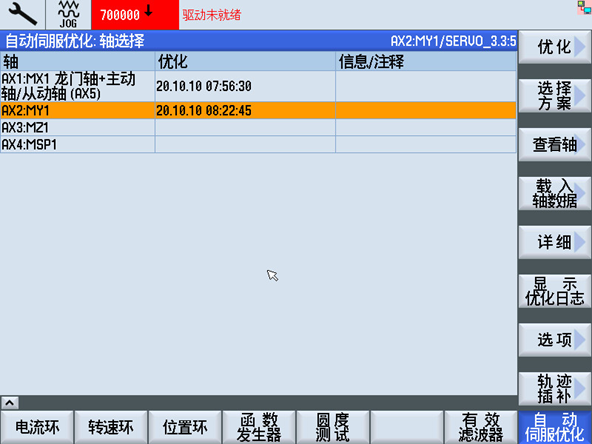

5.4       优化完成截图


提前规划好硬件安装位置及拓扑结构可大大减少在调试时发现问题重新排布及等待相关物料的时间。

6      参考文献

1.     828D简明调试手册

7      作者/联系人

Wang Xiang

2020.10.12
