西门子CNC4YOU

数控数字化双胞胎技术（软件在环）应用培训课程

文章导读：

---------------------------------------------------------------------

本文包括如下三部分：

一、介绍SINUMERIK ONE数字化双胞胎数控系统

二、数字化双胞胎数控系统仿真与传统非数字化双胞胎的区别？

三、数字化双胞胎数控系统仿真在线学习课程

----------------------------------------------------------------------

一、介绍SINUMERIK ONE数字化双胞胎数控系统

SINUMERIK One是全球第一套工业级数字化双胞胎（数字孪生）数控系统。

”SINUMERIK“是”SI（西门子缩写）+NUMERIK（德文数控）“即西门子数控的意思（为了帮助大家便于记忆，推荐非专业的谐音： 谁扭麦瑞克）。ONE 是产品型号，同时也代表西门子希望为用户提供世界最好的数控系统的愿望。


详细的系统软硬件参数介绍将在后续的在线学习课程介绍。

二、数字化双胞胎数控系统仿真与传统非数字化双胞胎的区别？

1、区别

SINUMERIK ONE有别于传统的数控系统，它是个跨界创新产品，它与传统非数字化双胞胎仿真的区别：

如下，仅从用户体验的角度概括

传统非数控数字化双胞胎仿真的困境：

【1】CAM加工编程仿真软件不能做系统电气NC/PLC设置仿真;

【2】系统电气仿真软件不能兼具CAM仿真;

【3】CAM和程序仿真一般不考虑考虑机械电气参数设置后的变化;

【4】电气仿真和CAM仿真又无法比对远程发过来的真实设备的故障数据包帮助找出问题;

【5】多个软件数据交换，可能会丢失及参数设定。

2、技术特点：

SINUMERIK ONE将硬件控制技术与软件仿真技术集成，自带1：1 性能数字化双胞胎仿真系统软件（可以理解为它的虚拟双胞胎兄弟）。从技术创新型的角度来说，它改变了传统的数控系统调试必须在硬件系统和PLC上完成的历史，所有的NC系统+PLC调试、制造程序仿真，不仅可以在硬件上，还可以在不需要硬件的纯软件环境下实现。

【1】相比于传统的840Dsl数字化双胞胎虚拟调试，可以不需要真实的数控系统即可完成相关调试。

【2】采用SINUMERIK One配套的数字化双胞胎调试与加工仿真软件，对于单机调试，可以适用第三方的设计软件的模型。

【3】传统的840Dsl调试项目，可以通过以上软件调试导入SINUMERIK One系统。

【4】从教育和培训的角度，第一从机械和装备设计角度，实现了设计-装配-电气调试-加工仿真-远程故障比对在一个软件环境下实现。

最后，要再次强调是，它不是简单的仿真软件，是具备物理设备运动、电气和制造性能近乎的1：1的孪生软件系统，所模拟的运动、故障、电气性能与真实设备近乎一致，电气调试设置和制造仿真程序可以直接导入真实设备适用。

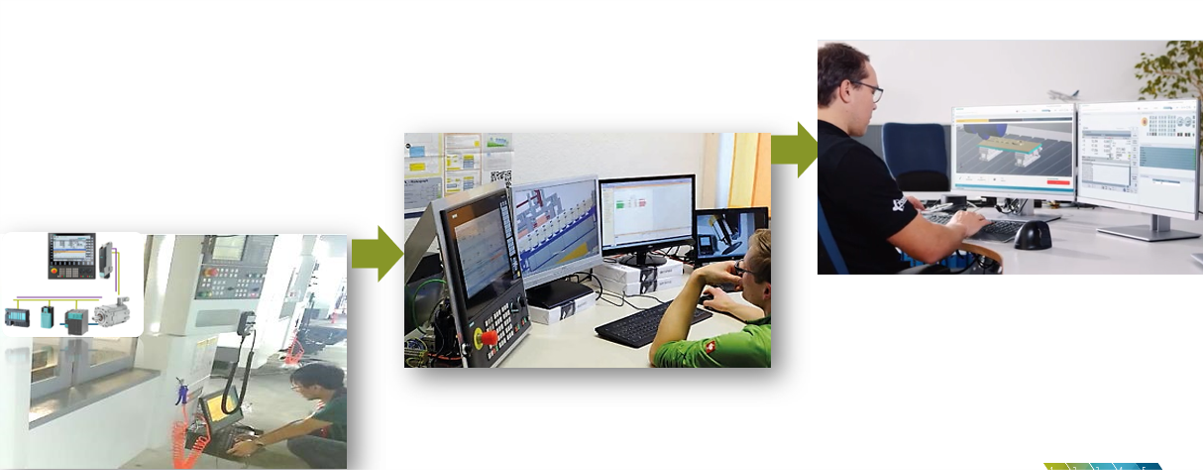

（图左：传统的机械数控系统调试图中：目前先进的数字化双胞胎虚拟调试（硬件在环）图右：进一步发展的数字化双胞胎虚拟调试（软件在环））

三、数字化双胞胎数控系统仿真在线学习课程

为了帮助学员尽快学习掌握该技术，特录制如下课程：

*如下课程学习的提示

【1】已经在本网站注册

【2】所有的学习项目和模块必须按次序学习；

学习项目一：SINUMERIK ONE 调试培训 - 硬件介绍

1、链接：http://www.ad.siemens.com.cn/CNC4YOU/Home/VideoSerialDetail/1835?isNew=1

2、项目介绍：

主要介绍数字原生数控系统 SINUMERIK ONE 系统特点、产品组合、产品性能、HMI扩展单元、系统新功能和系统连接等。

3、模块名称（以上链接包含如下模块）

模块1：SINUMERIK ONE 系统简介与概述——05:39

模块2：SINUMERIK ONE 控制器产品组合 ——16:20

模块3：SINUMERIK ONE HMI扩展单元介绍——10:50

模块4：SINUMERIK ONE 通讯与安全——07:59

模块5：SINUMERIK ONE 新功能——06:45

模块6：SINUMERIK ONE 组合的驱动与电机——04:03

学习项目二：SINUMERIK ONE 调试培训 - 软件介绍

1、链接：

http://www.ad.siemens.com.cn/CNC4YOU/Home/VideoSerialDetail/1857?isNew=1

2、项目介绍：

主要介绍数字原生数控系统SINUMERIK ONE基本调试软件、虚拟调试软件、项目移植软件的功能、安装过程以及简要操作。

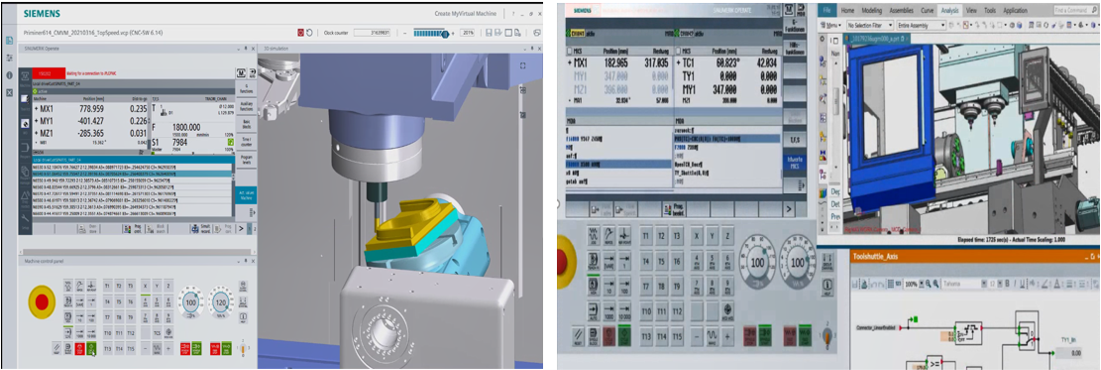

One系统数字双胞胎软件的“加工编程仿真”与“电气调试设置+同步仿真”

3、模块名称（以上链接包含如下模块）

模块1：SINUMERIK ONE 常规调试软件介绍——27:15

模块2：SINUMERIK ONE 创新型调试软件介绍——10:42

模块3：传统的840Dsl系统项目移植到SINUMERIK ONE 移植软件介绍——13:45

学习项目三：SINUMERIK ONE 调试培训 - 调试流程

1、链接：

http://www.ad.siemens.com.cn/CNC4YOU/Home/VideoSerialDetail/1854?isNew=1

2、项目介绍：

主要介绍数字原生数控系统SINUMERIK ONE 创新性调试理念、整体调试流程（安装SINUMERIK ONE 调试软件、基于Create MyVirtual Machine / Operate 和 TIA 进行 PLC 基本调试、创建PLC报警文本、基于Create MyVirtual Machine / Operate进行NC调试、真实样机调试、SINUMERIK 840Dsl 项目移植到SINUMERIK ONE）、调试样机介绍及硬件连接。

3、模块名称（以上链接包含如下模块）

模块1：SINUMERIK ONE 基本调试流程介绍——12:10

模块2：SINUMERIK ONE 调试样机介绍及硬件连接——10:01

学习项目四：SINUMERIK ONE 调试培训 - PLC基本调试

1、链接：

http://www.ad.siemens.com.cn/CNC4YOU/Home/VideoSerialDetail/1873?isNew=1

2、项目介绍：

主要介绍如何创建数字原生数控系统SINUMERIK ONE Create MyVirtual Machine / Operate 基本项目，创建PLC硬件组态，创建基本PLC程序及用户程序。

3、模块名称（以上链接包含如下模块）

模块1： PLC基本调试 - 创建Create MyVirtual Machine Operate 基本项目——15:32

模块2-1：PLC基本调试 - 创建PLC硬件组态——16:23

模块2-2：PLC基本调试 - 创建PLC硬件组态——12:56
