2      概述

客户Step7 编写的840Dsl程序，有愿望使用TIA环境，然而从头到尾编程的工作量和测试，从时间上都不被不允许。

本文通过一个实际案例，介绍原始是使用Step 7软件创建的项目，移植成TIA博图项目程序。

3      要求

3.1      硬件要求

      840Dsl NCU720.3B

3.2      软件版本要求

•         V4.7+SP06 HF07

•         Step 7 V5.6 HF1

•         TIA V16

•         SINUMERIK STEP7 Toolbox V16

3.3      其他要求

选项要求或其他特殊要求,如额外组件等

4      注意事项

4.1      注意事项一

添加需要注意的事项


5      操作步骤

5.1      STEP7移植前准备

5.1.1          使用STEP7打开源项目

1.文件打开源Step7项目

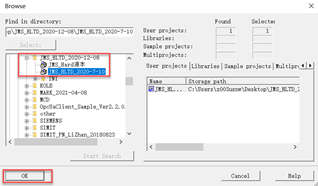

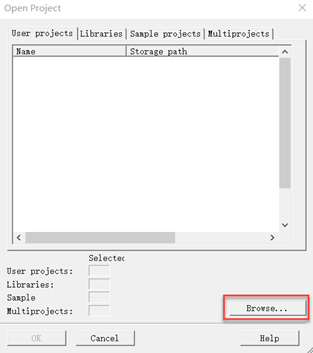

2.Browse


3.找到源Step7项目，OK确定

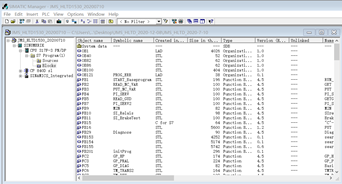

4.项目打开


5.1.2          STEP 7移植前准备

1.删除FB15


2.删除DB1

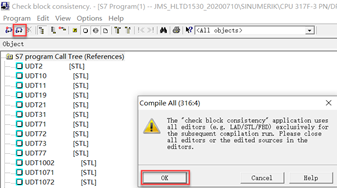

3. Check Block   Consistency检查块一致性

选择项目“Blocks”，右击选择”Check Block Consistency…”；


4. Compile All全部编译

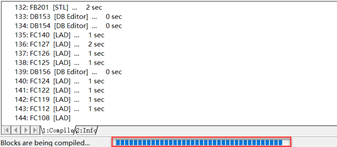

5.编译进行中，耐心等待

等待编译




6.编译存在错误





5.1.3          一致性检查出错处理

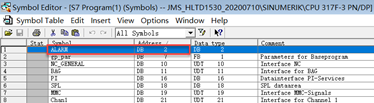

1.打开S7 Program->Symbol


2.删除行ALARM –DB2

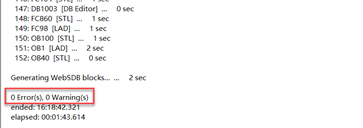

3. Compile All全部编译，最后错误消失






5.2      TIA移植

5.2.1          项目移植载入

1.项目->移植项目

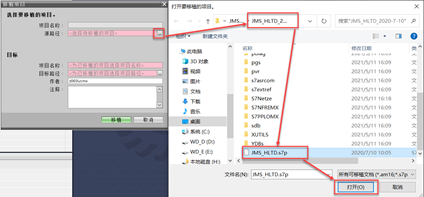

2.打开前面移植前准备好的项目


3.移植

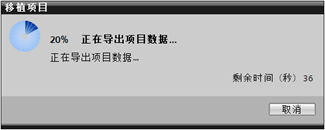

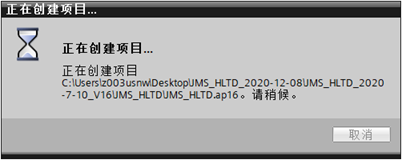

4.等待


5.等待


6.移植完成-确定

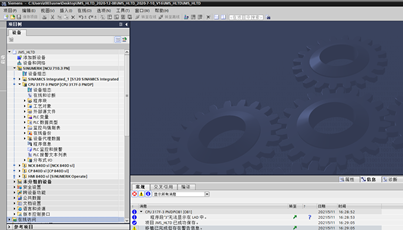

7.预览


5.2.2          硬件编译处理

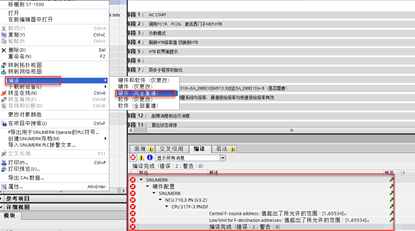

1.硬件完全编译

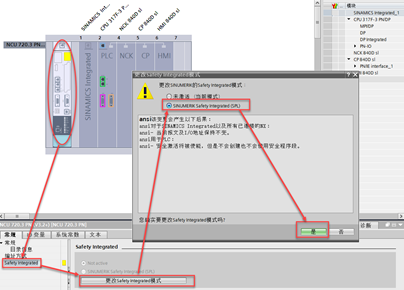

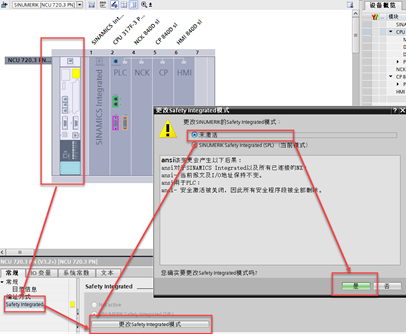

2.临时打开安全集成模式

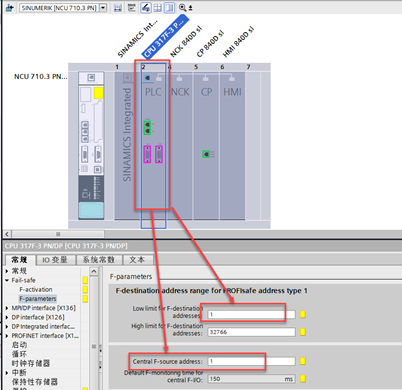

3.修改安全地址0->1


4. 关闭安全集成模式


3. 硬件完全编译-OK


5.2.3          软件编译处理

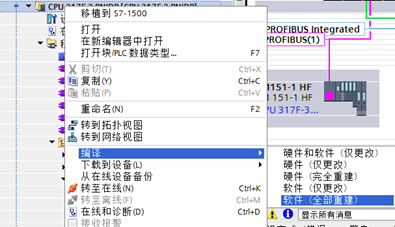

1.软件完全编译；

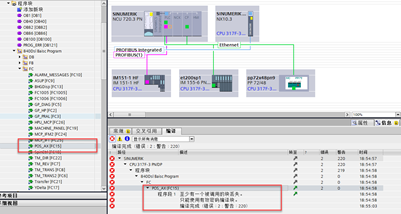

2.删除FC15

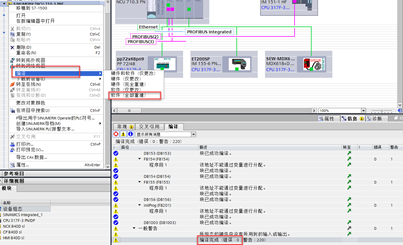

3. 硬件完全编译-OK(错误=0)



6      参考文献

1.Migration STEP7 Classic Project -> TIA Portal


7      作者/联系人

张建滨

2021.05.11
