2            概述

在从前的加工应用中，一些关键的加工位置、或到刀具，出于安全、测试工艺等目的，需要预先设置一个暂停标记，通常的做法是采用，在程序中添加M00、M01指令。或直接使用单段功能。

新的功能--“已配置的停止”（Configured stop-CST），可以让机床操作者选择多种灵活的停止条件，包括G0与G0语句间、G0与非G0语句过渡，以及M/H/T/D 功能指令、子程序名称作为配置停止的条件。“已配置的停止”（Configured stop-CST）可以让机床操作者选择仅在关键程序位置停止，在程序开始前，操作者须从OEM定义的该功能选择中选择与此相关的停止情况。

实际的应用案例，模具制造的零件程序由大量的G1小线段组成。为了确保加工测试安全兼顾测试效率，可预先 通过“Configured stop”功能设定暂停条件为：每一个G0与G0、G0过渡到非G0、非G0过渡为G0，程序为暂停状态，但G1、G2、G3的语句是连续执行。

3            要求

3.1      硬件要求

·         V4.9以上版本

3.2      软件版本要求

•         V4.9及以上版本

3.3      其他要求

需要激活选项：6FC5800-0AS 24-0YB0 ，已配置的停止，Configured stop – CST

4            注意事项

4.1      注意事项一

为书写方便，在余下的内容介绍中，将使用缩写CST，来表示”已配置的停止”功能（Configured stop – CST）

4.2      注意事项二

在以下情况下，会被CST功能忽略，不执行停止操作:

•          攻丝G331/G63

•         螺纹加工G33

•         刀具的回退运动

•         ASUB启动时

•         安全ASUB运行期间

•         在可有条件中断的程序区域(停止-延迟区域)中出现

4.3      注意事项三

标准过渡条件G1，指非G0，包括G1、G2、G3等

4.4      注意事项四

828D需在PLC操作CST的HMI信号，置位CST功能，否则无法在界面中勾选激活功能。

840D sl及ONE，无需进行此操作。



5            调试或使用步骤

5.1      激活选项

激活或试用选项：S24                                              image.png

5.2      CST功能的简单测试

5.2.1     828D，修改HMI接口信号

对于828D，需要在PLC中增加以下语句，以实现在Operator中，程序控制，CST功能的选择。（840D sl和ONE无需修改。）


5.2.2    从程序控制中激活CST功能

在AUTO或MDA模式下，进入“程序控制”，勾选“CST 配置的停止”，如下图：



5.2.3    配置停止条件

默认状态下，配置的停止条件仅包括以下三种条件：

            G0 – G0的过渡
            G0 – G1的过渡
            G1 – G0的过渡

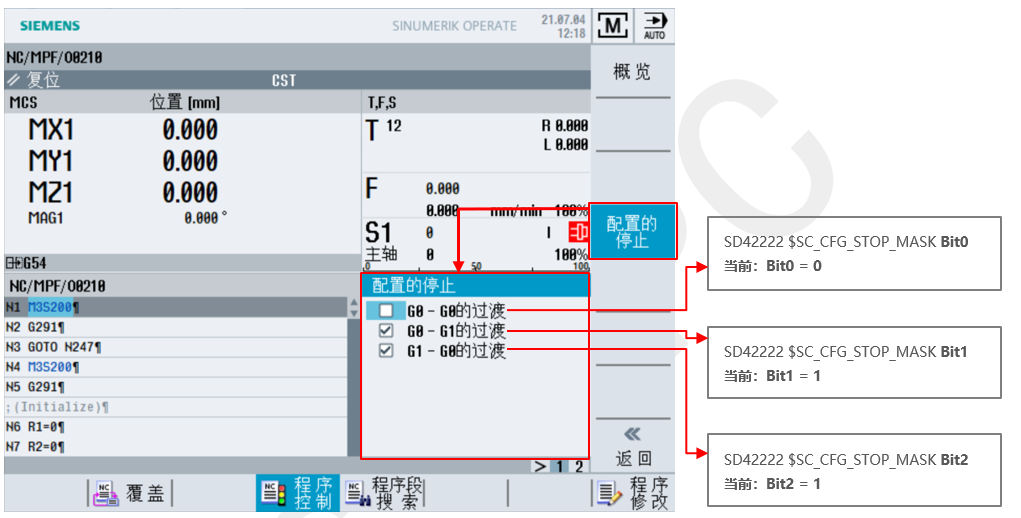

通过“程序控制”，右侧VS4键—“配置的停止”键，可打开配置交互界面，勾选“G0 – G1的过渡”和“G1 – G0的过渡”，进行测试：



 勾选“G0 – G1的过渡”，“G1 – G0的过渡”，使用以下程序进行测试：

N10 G0 X10

N20 G0 X20

N30 G1 X30 F1000

N40 G1 X40

N50 G0 X50

N60 G0 X70

N70 M30




5.3      CST功能可配置条件(指令)

以下NC函数调用或NC函数转换可以指定为停止条件

•         G功能转换：

G0 à G0

G0 à G1（非G0）

G1à G0 （G1：非G0）

•         M/H/T/D 功能指令调用

•         子程序调用，及异步子程序调用

5.3.1     G代码组1转换作为停止条件

•         G0 à G0

连续的G0指令语句，每一个G0与在每执行完一个程序段语句，将会执行CST停止，举例如下：


•         G0 à G1（G1--非G0）

G0至G1的过渡，此处的G1，实际指非G0的G代码组1指令，常用的非G0指令包括，G1、G2、G3、G331、G332等，在这些非G0指令间，如果勾选了“G0 à G1”，不会出现程序暂停，举例如下：


•        G1 à G0（G1--非G0）



5.3.2       M/H/T/D 功能指令、子程序名称作为配置停止的条件

•         通过设定参数SD42220 $SC_CFG_STOP_ARRAY[n]，自定义配置停止条件，n=0~19，即可以自定义20组CST停止条件。

SD42220 $SC_CFG_STOP_ARRAY[n]，引发系统停止的NC功能名称

允许输入字符串，如：数控语言功能名称或者子程序名称。

目前只允许输入M/H/T/D辅助功能或子程序名称。

如，输入： M=123、H=5, T[*]=*，D=1，或子程序名称_N_CST_CALL_1。


设置指令代码字符串，允许使用通配符：“ * ”，如：M[*]=3；

带有刀具管理功能的机床，不支持设定指定刀具的配置停止，只能使用：“T[*]=*”，在每次更换刀具前停止；
未激活工具管理，则T函数与其他辅助函数类似设置，允许在特定工具更改之前进行选择性停止，如：T=3；

H指令，即可在G290模式下，作为辅助功能配置，也可以在G291模式下，作为刀具的H导配置；

子程序名称作为停止条件配置，需在程序名前，加字符串”_N_”，即：

子程序名称：CST_CALL.SPF
            SD42220 $SC_CFG_STOP_ARRAY[n] ： _N_ CST_CALL

5.3.3    使能开关的标记的设定参数

•         SD42222 CFG_STOP_MASK，G代码过渡的停止标记

该设定数据指出了G代码过渡的停止标记：

Bit0： 从G0向G0过渡

Bit1：从G0向非G0过渡

Bit2：从非G0向G0过渡



•         SD42224 $SC_CFG_STOP_ARRAY_MASK，SD42220 $SC_CFG_STOP_ARRAY使能开关的标记

该设定数据用来激活由CFG_STOP_ARRAY定义的功能的停止操作

Bit0 SD42220 $SC_CFG_STOP_ARRAY[0]

Bit1 SD42220 $SC_CFG_STOP_ARRAY[1]

Bitn SD42220 $SC_CFG_STOP_ARRAY[n]





5.4      错误的预设停止条件引发的报警

当SD42220 $SC_CFG_STOP_ARRAY[n]错误的字符串语句定义，并通过操作界面，或SD42224的对应位进行生效设置，则会出现报警



根据报警提示，修改SD42220 $SC_CFG_STOP_ARRAY[n]，对应的设定

5.5      接口信号及PLC

5.5.1     接口信号

•         通过Operator激活已配置的停止 (CST)，Configured stop function (CST) selected, HMI → PLC

828D : DB1700.DBX0.1

840D sl / ONE : DB21, ... DBX24.1 image.png

通过SINUMERIK操作用户界面在操作区“自动”à“程序控制”，“CST 配置的停止”，设置此HMI/PLC接口信号来选择。

需要说明，828D需在PLC中处理此信号，否则无法勾选功能，840D sl及ONE无需处理。


•         激活CST功能，activate configured stop（PLC → NC）

828D : DB3200.DBX7.6

840D sl / ONE : DB21, ... DBX7.6

信号状态1：请求激活“已配置的停止”功能

信号状态0：取消激活“已配置的停止”功能

要求NC激活CST功能，PLC用户程序必须设置此NC/PLC接口信号


•         CST功能有效的反馈信号，Configured stop is activated（NC → PLC）

828D : DB3300.DBX7.6

840D sl / ONE : DB21, ... DBX39.6

信号状态1：“Configured stop”功能在内部被激活

信号状态0：“Configured stop”功能在未被激活


•         CST功能，停止状态的反馈信号，Stop at end of block due to configured stop（NC → PLC）

828D : DB3300.DBX7.7

840D sl / ONE : DB21, ... DBX39.7

            信号状态1：当前程序，触发CST设定条件的暂停

信号状态0：当前程序，未触发CST设定条件的暂停


•         CST功能有效触发时，通道状态及程序状态测试


DB21, ... DBX39.7

DB21, ... DBB35

CST条件有效，停止

1

01000100



DB21, ... DBX39.7

DB21, ... DBB35

CST条件有效，停止

1

01000100




5.5.2    828D – Tx按键关联HMI中CST按键的控制示例




6            参考文献

1.     SINUMERIK 828D Basic functions manual, 10/2020



7            作者/联系人

Cao Peng

2021.07.06
