1      免责声明

本使用手册及样例包目录内所包含文档、PLC程序、机床可执行程序（MPF、SPF、…）、电气图，可能与用户实际使用不同，用户可能需要先对例子程序做修改和调整，才能将其用于测试。本例程的作者和拥有者对于该例程的功能性和兼容性不负任何责任，使用该例程的风险完全由用户自行承担。由于它是免费的，所以不提供任何担保，错误纠正和热线支持，用户不必为此联系西门子技术支持与服务部门。

对于在使用中发生的人员、财产损失本公司不承担任何责任，由使用者自行承担风险。

以上声明内容的最终解释权归西门子（中国）有限公司所有，后续内容更新不做另行通知。



2      概述

在车床的ISO编程中，往往会使用G83来对端面进行深孔钻削，深孔钻削一般有两种加工方式­­——断屑和排屑，本文主要介绍828D如何运用参数和变量来选择使用这两种加工方式。



3      要求

3.1     硬件要求


硬件

工艺

PPU24x

PPU26x

PPU28x

PPU28x.Advance

车床

●

●

●

●

铣床

-

-

-

-

3.2     软件版本要求

•         V4.7 及以上



4       注意事项

•         系统参数MD52810默认值为0激活的是深孔钻削断屑功能，此时变量_ZSFR[21]返回量起作用。当修改MD52810为1激活深孔钻削排屑功能时，由于每次回退都是返回至起始点，因此，变量_ZSFR[21]返回量不起作用。



5       使用方法

5.1     参数及变量说明

通道机床数据

描述

MD52810

（修改立即生效）

0：深孔钻削带断屑功能

1：深孔钻削带排屑功能


全局用户变量

描述

_ZSFR[20]

深孔钻削安全距离，mm

_ZSFR[21]

深孔钻削返回量，mm

_ZSFR[22]

深孔钻削返回R平面暂停时间：秒



6       应用举例

•  例1：设置MD52810=0；深孔钻削带断屑功能

                设置变量_ZSFR[20]=5；_ZSFR[21]=2；_ZSFR[22]=5

      编辑如下程序：


如上图所示，编程起始位置为Z100，R-2表示基准R平面位置为100-2=98，由于安全距离设置为5mm，则G83起始加工位置为98+5=103，Q5000表示每前进5mm返回一次，返回量为2mm，P1000表示孔底停留1秒

执行程序：


如上图所示，G83起始加工位置为Z103，安全距离与_ZSFR[20]相对应。

每前进5mm立即返回2mm，返回量与_ZSFR[21]相对应。


       加工完成返回R平面时暂停5秒，与_ZSFR[22]相对应。



•  例2：设置MD52810=1；深孔钻削带排屑功能

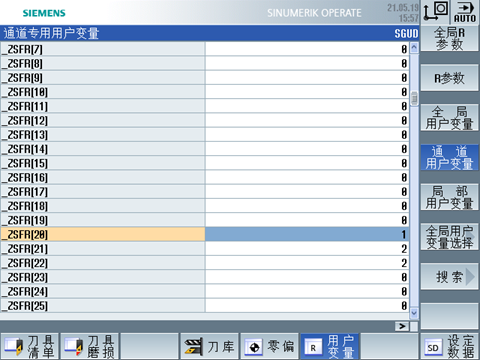

                设置变量_ZSFR[20]=3；_ZSFR[21]=2；_ZSFR[22]=6

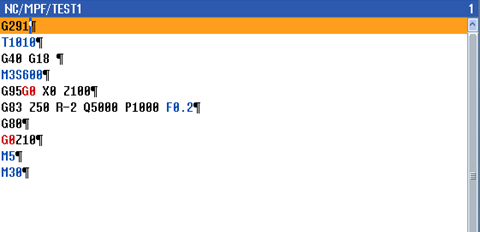

      编辑如下程序：


如上图所示，编程起始位置为Z100，R-2表示基准R平面位置为100-2=98，由于安全距离设置为3mm，则G83起始加工位置为98+3=101，Q5000表示每前进5mm返回一次，返回至起始点，P1000表示孔底停留1秒

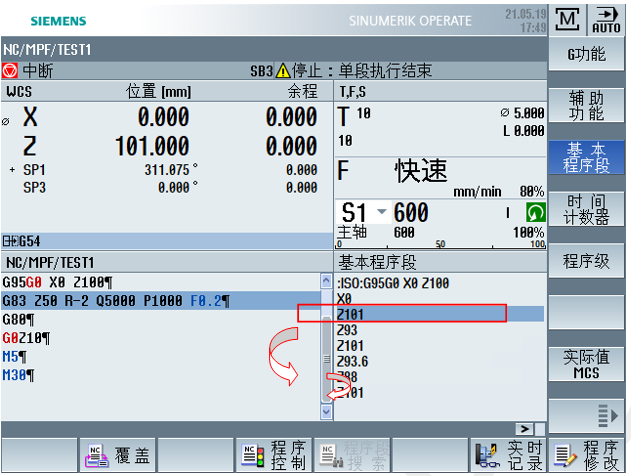

执行程序：


G83起始加工位置为Z101，安全距离与_ZSFR[20]相对应。

每前进5mm返回至起始点，即深孔钻削排屑功能已激活。


     加工完成返回R平面时暂停6秒，与_ZSFR[22]相对应。






7        作者/联系人

Wu Bin

2021.05



8         版本信息

版本

日期

修改内容

V1.0

2021.05
