2     概述

SINUMERIK包含了多种程序段搜索方式，带计算，不带计算，带程序测试，使用非常方便。最近调试了一台不带X轴的卧加。在带计算的程序段搜索模式中出现报警17040非法轴分度报警，将处理过程跟大家分享下。

3     要求

3.1   硬件要求


硬件

工艺

PPU24x/NCU710

PPU26x/NCU720

PPU28x/NCU730

PPU28x.Advance

车床

●

●

●

●

铣床

●

●

●

●

磨床

●

●

●

●

3.2    软件版本要求

•         V4.7

3.3    其他要求



4     注意事项


5     处理步骤

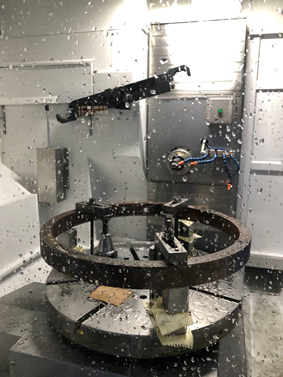

1．机床基本配置：Y轴,Z轴,C轴SP，其中C轴绕Y轴旋转，不带X轴。

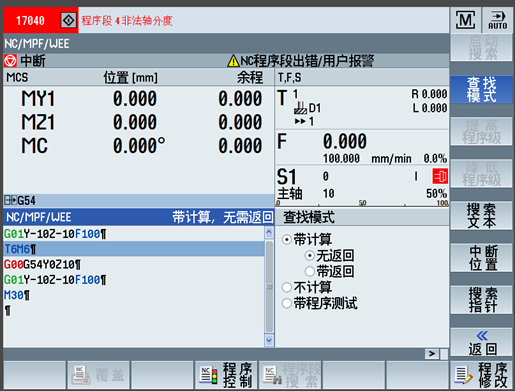

2．带计算，无返回程序段搜索时出现报警17040 非法分度轴。

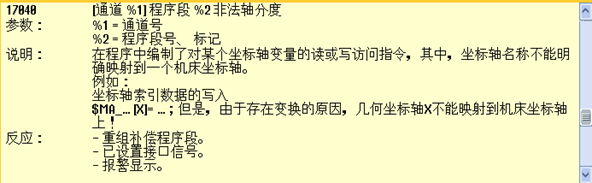

3．查询报警说明没有发现特别明确的指示说明，系统也不存在虚拟轴也无特殊的几何转换如transmit，tracyl等。

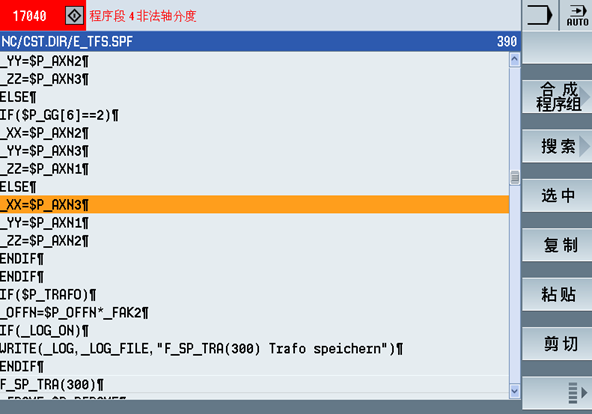

4．怀疑 程序段搜索时内部程序引起。翻查当前运行内部程序级，最末级E_TFS.SPF的N375行。发现此处定义了基本平面为G17, G18, G19情况下几何轴的处理。由于机床本生并不具备X轴，所以造成报警17040。




5. 将当前所用到的程序从标准循环拷贝至制造商循环，并且删除关于X轴的相关指令，故障解决。



6．总结：对于标准车铣程序段搜索并不存在如下问题，但是对于一些在车铣标准机上衍生出的专用机床，比如缺少X轴，Y轴等应该也会存在类似问题。













参考文献

1.     SINUMERIK 840D sl/828D 诊断手册

6     作者/联系人

Chen Jian

2021．7.19
