2      概述

提到NX模块，大家最熟悉的功能是用来扩展控制轴的数量，因为PPU 或者NCU内置的驱动控制器最大控制 6 个轴，当系统控制的轴数超过 6 个轴时，要通过连接 NX 模块来扩展驱动的控制轴数量。其中NX10.3(最多控制 3 个轴)，NX15.3(最多控制 6 个轴)。

828D扩展连接NX模块支持数量：

扩展模块

SW26铣

SW28车

SW28铣

SW28磨

NX10.3

1

1

1

1

NX15.3


1

1

1



840DSL扩展连接NX模块支持数量：

扩展模块

NCU710.3BPN

NCU720.3BPN

NCU730.3BPN

NX10.3

2

5

5

NX15.3

2

5

5



除了为系统增加更多轴扩展以外，NX模块还有其他的功能应用，本文将详细总结NX模块的应用场合。


3      要求

3.1硬件要求


硬件

工艺

NCU710

NCU720

PPU28x/NCU730

车床

●

●

●

铣床

●

●

●

磨床

●

●

●

3.2软件版本要求

•         V4.8+SP02




4      应用

4.1   扩展电源模块



SINAMICS S120 DRIVE-CLiQ 连接规则 要求1 个 CU 只能控制 1 个 ALM电源模块。当系统含有多个 ALM模块 时，需增加 NX 模块。

例如配置：NCU+1个NX15.3+1个NX10.3+3个ALM 电源模块的拓补结构图如下图。


4.2    自动优化

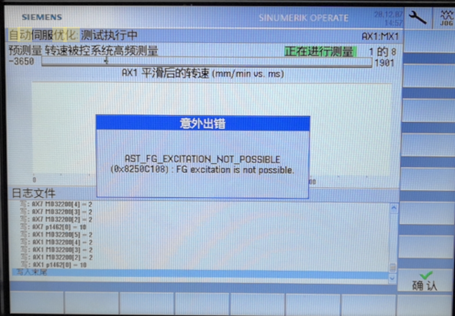

涉及到龙门+主从 4 轴配置时，1个轴用4个电机进行驱动，不可以将 4 根轴都连接在同一个控制单元（CU）上，否则无法进行自动优化。会出现如下图的报警信息。




在一个 控制单元(CU)上，最多同时允许3个驱动进行优化和测量(速度环优化/函数发生器)，对于耦合连接的驱动多于3个时，需要将驱动分配至多个控制单元上，需要增加NX模块。


在龙门主从控制的双电机消隙的应用上，注意NX模块的选型，经常会遇到漏选的情况出现。



4.3    更改采样时间



 NCU内置的驱动控制器CU最多控制6个驱动， NX10.3最大控制3个轴，NX15.3最大控制6个轴。NX10.3/NX15.3除了适用于扩展轴数以外，还适用需要将电流环循环周期降至 31.25 µs 的应用，比如在 NX模块上可以连接一根高速主轴。

NCU 可控制的轴的数量取决于采样时间和闭环控制模式。下图列出了可用轴的数量和所对应的采样时间。

电流环采样时间P115[0]

单个CU控制轴数

125微秒

6个伺服轴

62.5微秒

3个伺服轴

31.25微秒

1个伺服轴



电机最高转速与电流环采样周期和电机极对数有关，最大转速计算公式如下：

               p1082 <= 60 / (10.5 * p0115[0] * r0313)

 S120配置电主轴同步电机时，防止主轴最高转速限制，注意NX扩展轴模块的选型。
