2 概述
在机械加工中，我们会把加工效率与加工质量作为衡量机床好坏的重要因素。针对现有机床，如何选择合适的加工工艺就显得尤为重要了。合适的工艺一方面可以保证我们的加工效率，另一方面可以避免切削负载过大造成刀具、主轴以及机床的损坏，尤其体现在粗加工或者重切当中。所以，在加工之前，我们就需要了解所使用工艺对应需要的功率以及扭矩。
利用Easy xml功能，我们可以制作用户自定义画面。在自定义画面中输入当前的加工工艺值，系统会自动计算出当前工艺对应的主轴功率与扭矩，并将这些值与机床主轴的实际最大功率与扭矩相比较。通过比较，我们可以：
· 当前工艺对应的主轴功率扭矩与主轴最大功率扭矩相比过小，可适当修改工艺，比如加大进给，增大切削量，提高机床效率。
· 当前工艺对应的主轴功率扭矩接近或大于等于主轴最大功率扭矩，可适当修改工艺，比如减小进给，减小切削量，避免主轴以及机床的损坏。
3 要求
3.1 硬件要求
硬件 | ||||
工艺 | PPU24x.3/PPU28x.3 | PPU27x.4/29x.4 | NCU710/NCU720/NCU730 | |
车床 | ● | ● | ● | |
铣床 | ● | ● | ● | |
磨床 | ● | ● | ● | |
3.2 软件版本要求
• 828D V4.7.4以上
3.3 其他要求
无
4 调试或使用步骤
4.1 装载自定义画面文件

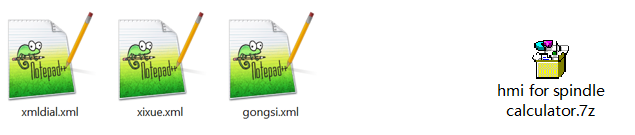

此自定义画面包含三个文件，如下图所示：
将安装包中的三个文件粘贴至系统CF卡下的\hmi\oem\sinumerik\hmi\appl 。
4.2 使用方法
在工件加工中，材料比切力KS是个很重要的参数，它反映了材料的切削难易程度，直观上有点类似于
抗拉强度。材料不同，对应的材料比切力不同，大体上可按如下列表选择材料比切力值：
在此自定义界面中，我们只需要选择切削的材料，系统会自动给出相应的材料比切力，不需要我们去查找相关材料的比切力。
4.2.1 钻削主轴功率与扭矩计算

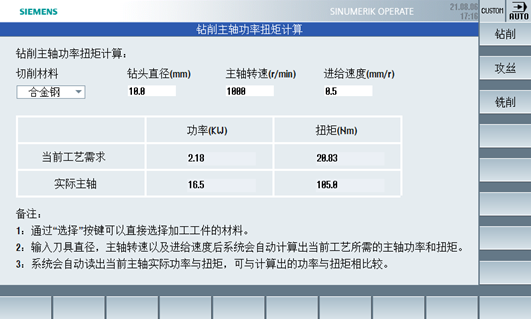

按下“CUSTOM”按键进入自定义画面，默认直接进入钻削主轴功率扭矩计算界面。
将光标移至切削材料输入框，按下“选择”按键可以选择工件的材料：
输入刀具的直径，主轴转速以及进给速度后系统会自动计算出当前工艺所需要的主轴功率与扭矩，并在界面中显示出来。
实际主轴的最大功率和扭矩也会在画面中显示，我们可以将两者进行比较，选择合适的加工工艺。
4.2.2 攻丝主轴功率与扭矩计算
在自定义画面中，按下右侧的“攻丝”
按键，显示如下：
将光标移至切削材料输入框，按下“选择”按键可以选择工件的材料：
输入丝锥大径，螺距以及主轴转速后系统会自动计算出当前工艺所需要的主轴功率与扭矩，并在界面中显示出来。
实际主轴的最大功率和扭矩也会在画面中显示，我们可以将两者进行比较，选择合适的加工工艺。
4.2.3 铣削主轴功率与扭矩计算

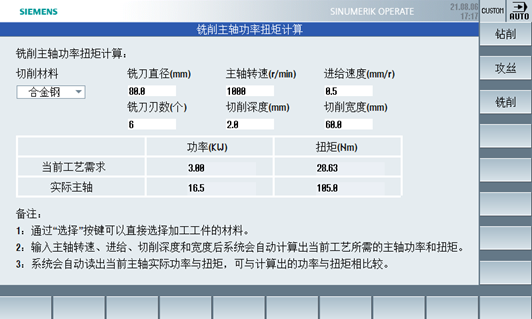

在自定义画面中，按下右侧的“铣削”
按键，显示如下：
将光标移至切削材料输入框，按下“选择”按键可以选择工件的材料：
输入主轴转速、进给速度、切削深度和切削宽度后系统会自动计算出当前工艺所需要的主轴功率与扭矩，并在界面中显示出来。
实际主轴的最大功率和扭矩也会在画面中显示，我们可以将两者进行比较，选择合适的加工工艺。
5 参考文献
SINUMERIK 840D sl-828D Easy XML.pdf 08/2018
