2     介绍

2.1     概述

本文主要是针对3GL开发包在MCU开发中的问题汇总。

3     问题汇总

3.1     问题一：连接问题

问题：通讯连接

解决方法：MCU连接端口，可利用MCU-X127端口，在调试电脑端IP可设为自动获取，通过ping 192.168.214.1（或者192.168.215.1）ping通则说明通讯没问题

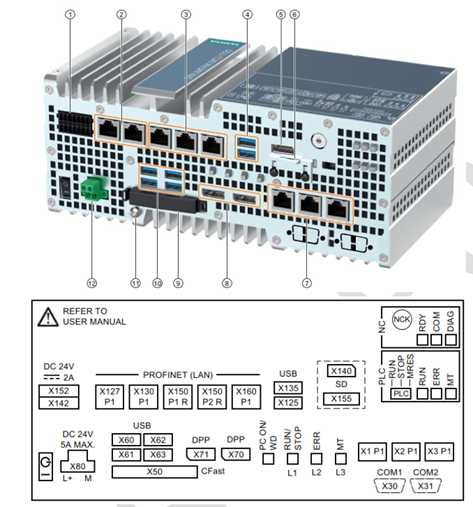

Figure 1 MCU端口


3.2     问题二：版本不匹配

问题：Ping通后发现调试电脑端Operate Commissioning软件报警显示等待与PLC连接， NC连接成功，但是在MCU本机上的PLC和NC连接都没有问题

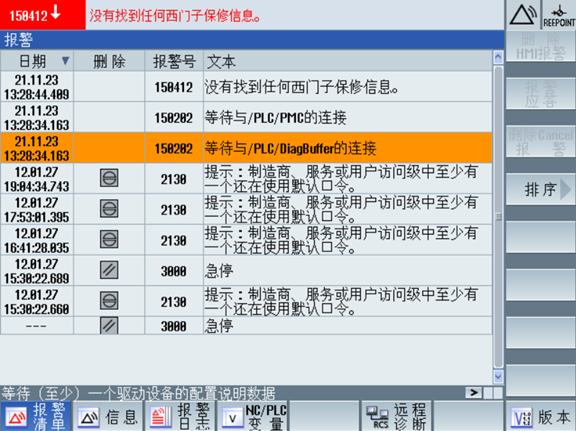

Figure 2 调试电脑端NC连接成功，PLC等待连接


解决方法：确保调试电脑端的Operate Commissioning的版本匹配  如Figure 3所示数控软件的版本为V01.15则对应的SINUMERIK Operate PCU/PC版本必须为V06.15（MCU和调试电脑都需要满足）[v1.14则对应v6.14]

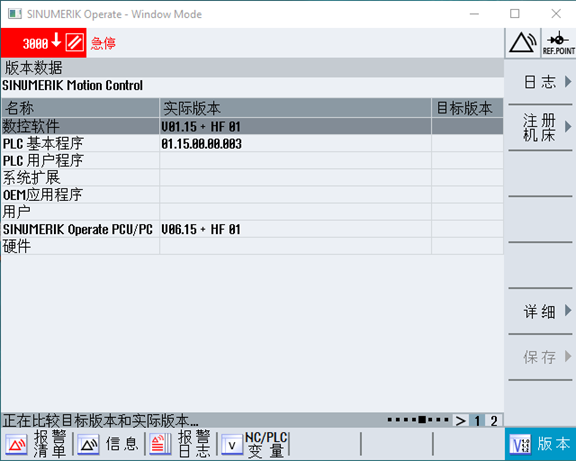

Figure 3 软件与数控版本


备注：用6.14的开发包，开发数控版本6.13系统的界面时，会显示创建实例化失败（版本不匹配造成）

3.3     问题三：直接运行exe文件

问题：在MCU/调试电脑上直接通过双击exe文件打开程序

解决方法：

·       调试电脑端

1.     安装了3GL包，同时应用程序的属性-“Target”一行的当前条目前面插入以下命令（找到安装3GL包安装后的run_hmi.exe的目录Z:\hmisl\siemens\sinumerik\hmi\autostart\run_hmi.exe –start

“Z”是虚拟盘符。“-start” 后面需跟空格。【可参照vs的Target设置】

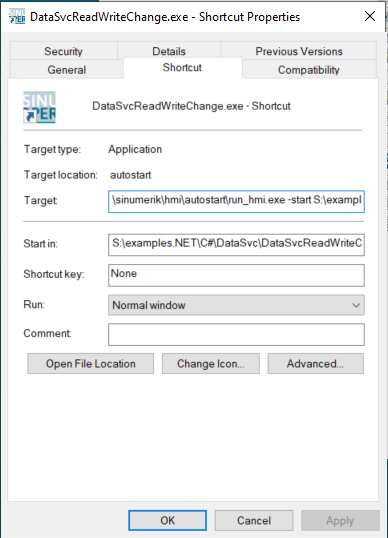

Figure 4 Target设置


2.     打开Operate commissioning或者BaseOnly或者HMI


3.     可以直接双击打开开发的程序

·       MCU

1.     需安装baseonly [ONE] 。 baseonly可单独安装，Baseonly安装包可以不是3GL包中的。

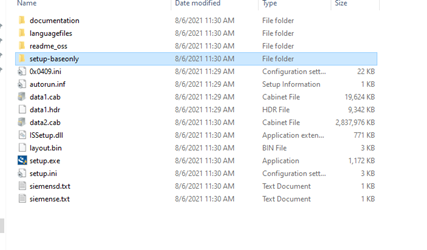

Figure 5 BaseOnly安装包


2.     应用程序的属性-“Target”一行的当前条目前面插入以下命令（找到安装3GL/BaseOnly包安装后的run_hmi.exe的目录）

"C:\Program Files (x86)\Siemens\MotionControl\siemens\sinumerik\hmi\autostart\run_hmi.exe" –start

其中C:\Program Files (x86)\Siemens\MotionControl为baseonly的安装目录， “-start” 后面需跟空格。样例："C:\Program Files (x86)\Siemens\MotionControl\siemens\sinumerik\hmi\autostart\run_hmi.exe" –start  S:\examples.NET\C#\DataSvc\DataSvcReadWriteChange\bin\x86\Debug\DataSvcReadWriteChange.exe


3.     打开Operate commissioning或者BaseOnly


4.     可以直接双击打开开发的程序
