2       概述

通过FC18可以通过PLC控制主轴或其他轴，轴动作可以独立于NC轴。比如：

定位主轴

主轴旋转

主轴往复

运行分度轴

运行定位轴

但是轴控制权一旦移交至PLC，遇到突发情况，轴的控制权不会自动切换至NC，在此种情况下，没有正确的PLC控制逻辑，此轴在当NC中编程运行时，就会出现“等待轴交换，PLC轴：轴名”。此时如果系统不重新启动，此轴在NC中将无法编程运行。此文档给出一种编程方法来解决此问题。

3       要求

3.1        硬件要求

840D sl


硬件

工艺

NCU710

NCU720

NCU730


车床

●

●

●


铣床

●

●

●


磨床

●

●

●









SINUMERIK ONE


硬件

工艺

NCU1740

NCU1750

NCU1760

PPU1740

车床

●

●

●

●

铣床

●

●

●

●

磨床

●

●

●

●






3.2        软件版本要求

•        测试数控系统软件版本：ONE V6.14

•        PLC编程软件：TIA Portal V17

4       FC18功能介绍与轴控制权限切换

4.1       FC18功能介绍

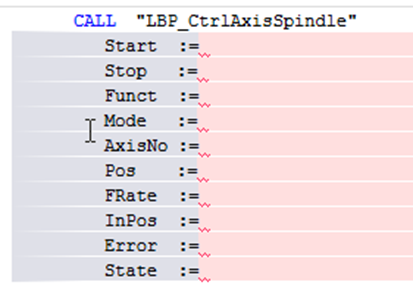

在TIA Portal中调用FC18

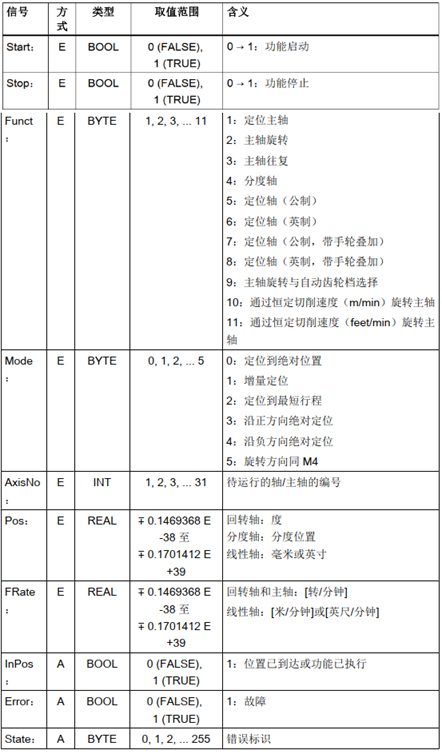

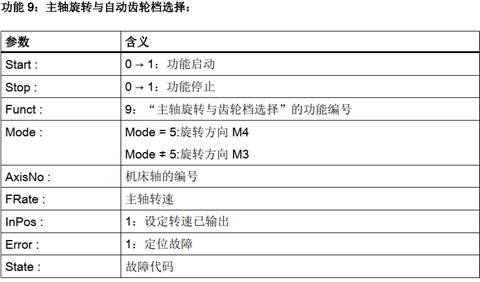

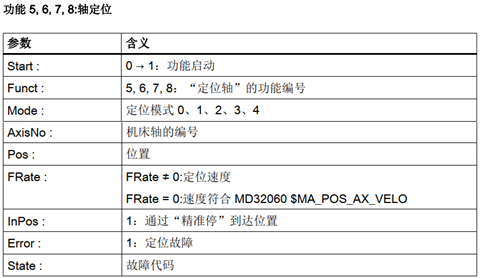

管脚参数说明

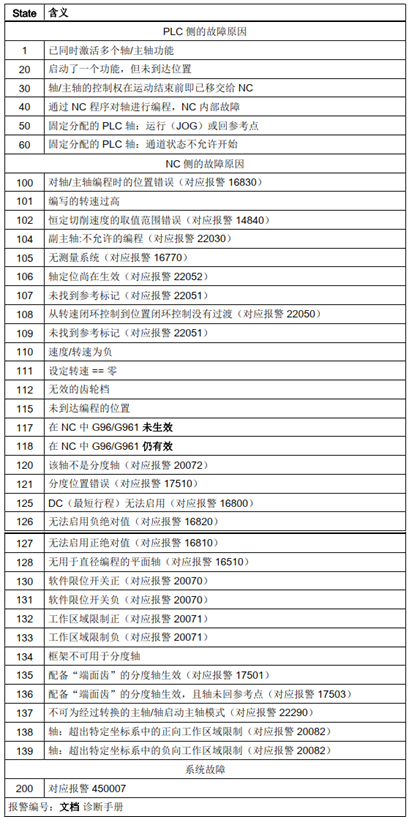

故障代码

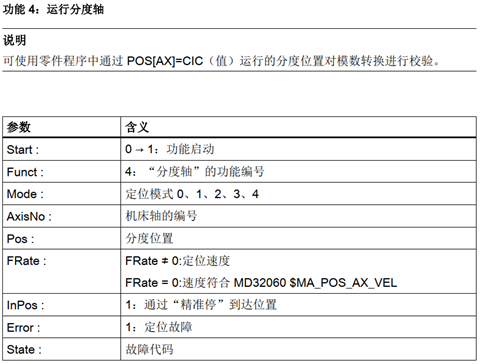

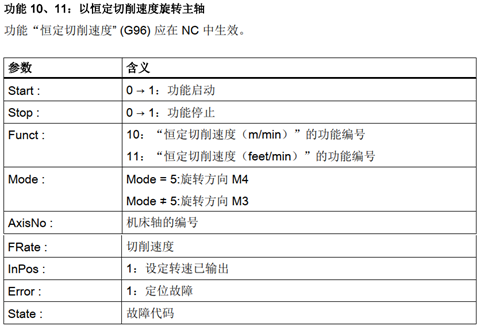

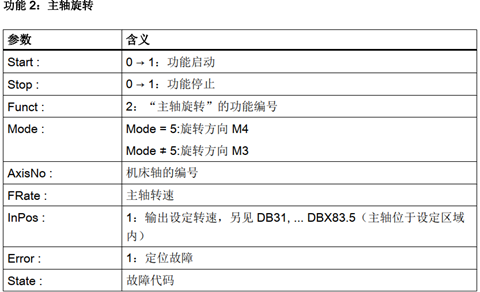

功能介绍









4.2       获得PLC轴控制权

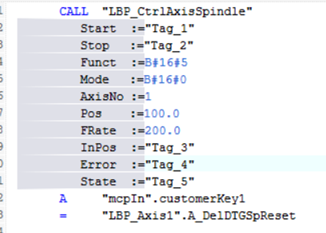

通过FC18控制定位轴（功能5）来说明如何编写程序快速释放PLC控制权。

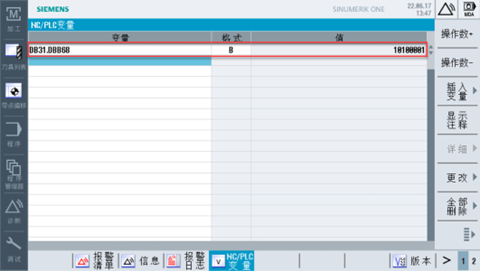

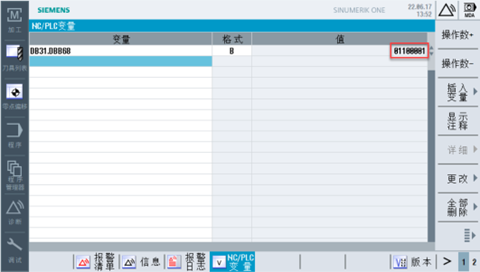

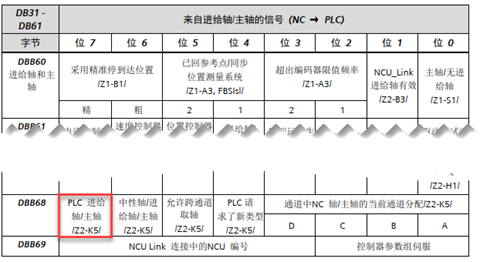

PLC轴控制权标志位：DB3n.dbx68.7


通过FC18控制NC轴，获得PLC轴控制权，但是如何轴没有走完行程，突然中断或复位，此时PLC轴的控制权并不会自动移交到NC。

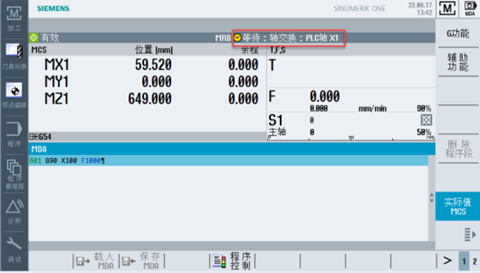

此时执行NC程序，将出现:等待轴交换，PLC轴X1。


4.3       释放PLC轴控制权

4.3.1         测试1:直接删除剩余行程，无效

当出现报警提示后，直接使用按键删除轴剩余行程，经测试无效。



4.3.2         测试2：通过删除剩余行程终止FC18控制轴的运行

现在把触发信号如MCP RESET按键与FC18结合起来，实现当触发RESET按键时，自动删除控制轴剩余行程，自

动把轴的控制权由PLC移交给NC。

注意：

一定要通过删除剩余行程来中断FC18的轴运动过程，不能通过FC18的管脚Stop来触发。否则轴控制权不会自

动移交。

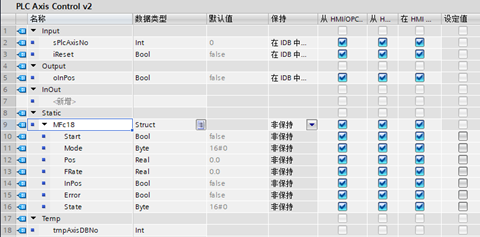

定义局部变量




 PLC代码：

      L       #sPlcAxisNo

      L       30

      +I

      T       #tmpAxisDBNo

      OPN DB [ #tmpAxisDBNo]



      A       #iReset

      =       %DBX2.2                //DB3x.dbx2.2



      CALL    "LBP_CtrlAxisSpindle"

         Start  :=#mFc18.Start

         Stop   :=FALSE

         Funct  :=B#16#5

         Mode   :=#mFc18.Mode

         AxisNo :=#sPlcAxisNo

         Pos    :=#mFc18.Pos

         FRate  :=#mFc18.FRate

         InPos  :=#mFc18.InPos

         Error  :=#mFc18.Error

         State  :=#mFc18.State



      A       #mFc18.Start

      A       #mFc18.InPos

      S       #oInPos



      A       #mFc18.InPos

      O       #mFc18.Error

      R       #mFc18.Start



//PLC轴号



//计算PLC轴对应的轴DB块

//打开PLC轴对应的轴DB块



//触发信号

//删除轴剩余行程

//循环触发FC18



经过测试，当FC18控制轴运行时，直接按下RESET键，轴停止运行，并且可以在NC中直接编程运行。
