1.1 背景
很多时候,为了更合适加工工艺要求和操作的便利性,OEM会结合用户需求开发一些用户自定义界面。自定义界面一般建立在CUSTOM区域。

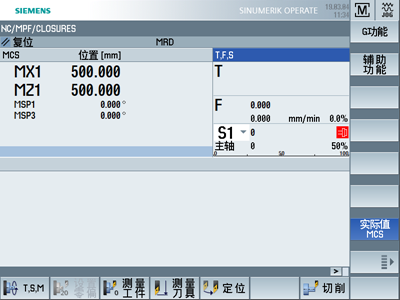

而西门子数控Operate操作系统,默认开机画面为MACHINE,每次开机,用户都需要手动操作进入CUSTOM界面,都说西门子系统开放性很高,能否实现让客户自定义开机进入的界面呢?
答案是可以的。按如下步骤编辑配置文件即可实现。
实现方法
注意:实现方法需要修改系统配置文件,修改后如有语法错误,可能会导致系统无法正常启动。建议在实现此方法前做好系统整机或HMI数据备份。如遇无法正常启动,请参见下文(1.3章节)处理方法。 |
1.2 检查systemconfiguration.ini文件。

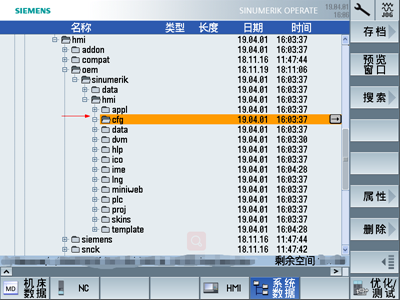

在系统CF卡oem/sinumerik/hmi/cfg和user/sinumerik/hmi/cfg文件夹下,检查是否已有systemconfiguration.ini文件。
1.2.1 没有systemconfiguration.ini文件
1) 在电脑上新建一个文本文档,在文档中写入如下代码:
[miscellaneous] startuparea = Custom |
将文档另存为systemconfiguration.ini。
说明:Custom为关键字,表示系统开机进入用户自定义界面,其他部分为固定语法。请注意拼写正确且不要出现中文字符。

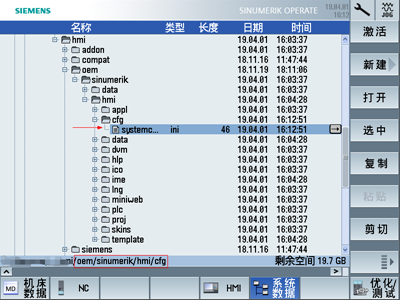

2) 将systemconfiguration.ini拷贝到oem/sinumerik/hmi/cfg文件夹下。HMI重启。完成配置。
1.2.2 已有systemconfiguration.ini文件
1) 修改或增加[miscellaneous]字段:
2) 修改:已有[miscellaneous]字段, 将startuparea = 赋值修改为Custom;HMI重启。完成配置。
3) 增加:没有[miscellaneous]字段,在文件开头增加如下两行代码;增加完成,HMI重启。完成配置。
[miscellaneous] startuparea = Custom |
提示:
修改或增加字段,可以将systemconfiguration.ini文件拷贝到电脑上进行,注意拼写正确且不要出现中文字符;完成后,再拷贝到oem/sinumerik/hmi/cfg或uesr/sinumerik/hmi/cfg文件夹下,HMI重启即可。
1.3 异常处理
如果遇到修改配置文件后,系统无法正常启动的情况。一定是配置文件中有语法错误造成的。
处理方法:
1. 进行HMI出厂设置。(详细介绍)
可以在开机启动时进入专家启动菜单,选择HMI default data
2.恢复之前的HMI数据备份。
3.检查并修正systemconfiguration.ini中的语法错误,再次配置。可能的语法错误如下
· 有中文字符
· 有英文拼写错误
· 有英文大小写错误

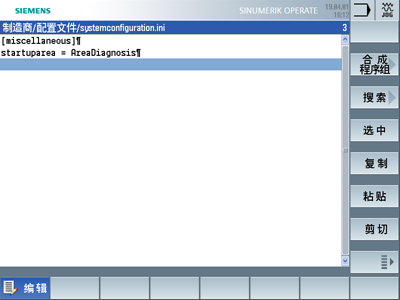

除此之外,还可以替换Custom关键字,定义进入其他区域的主界面。
[miscellaneous] startuparea = Custom |
关键字 | 界面区域 |
AreaMachine | 加工界面 |
AreaParameter | 参数界面 |
AreaProgramEdit | 程序界面 |
AreaProgramManager | 程序管理器界面 |
AreaDiagnosis | 诊断界面 |
AreaStartup | 调试界面 |
Custom | 用户界面 |
